SEŘÍZENÍ LANKA RUČNÍHO UVOLNĚNÍ
Potřebné nástroje:
• klíč 8 mm
• klíč 10 mm
• 2 závaží po 22,7 kg
Postup:
1. Podepřete lehátko tak, aby
nepůsobilo hmotností na
podvozek.
2. Ujistěte se, že lanko ručního
uvolnění (A) není poškozené
(Obrázek 101).
3. Pomocí kombinovaného klíče
vel. 10 mm povolte pojistnou
matici (B) lanka (Obrázek 101).
4. Pomocí kombinovaného klíče vel.
8 mm seřiďte napnutí ručního
uvolňovacího lanka tak, aby se
právě dotýkalo dvojitého držáku (C) (Obrázek 101).
Poznámka: Dvojitý držák nesmí být těsně u matic ručního ventilu.
5. Utáhněte pojistnou matici lanka.
6. Seřízení vyzkoušejte pomocí následujících kroků A-D:
A. Položte 22,7 kg závaží na povrch ovládaný hydraulikou.
B. Výška musí být mezi 87,6 a 90 cm.
C. Položte závaží o hmotnosti 45 kg na povrch ovládaný hydraulikou, zvedněte lůžko do maximální výšky, zatáhněte
za ruční uvolňovací ovladač a ujistěte se, že lůžko neklesá.
D. Sundejte 45 kg závaží, zvedněte lůžko do maximální výšky, zatáhněte za uvolňovací lanko a sledujte, zda lůžko
neklesá.
Poznámka: Pokud nebylo v krocích A–D dosaženo požadovaného výsledku, zopakujte kroky 3–6.
7. Před uvedením zařízení do chodu zkontrolujte jeho funkčnost.
www.stryker.com
Informace o servisu
6506-109-005 REV F
C
B
A

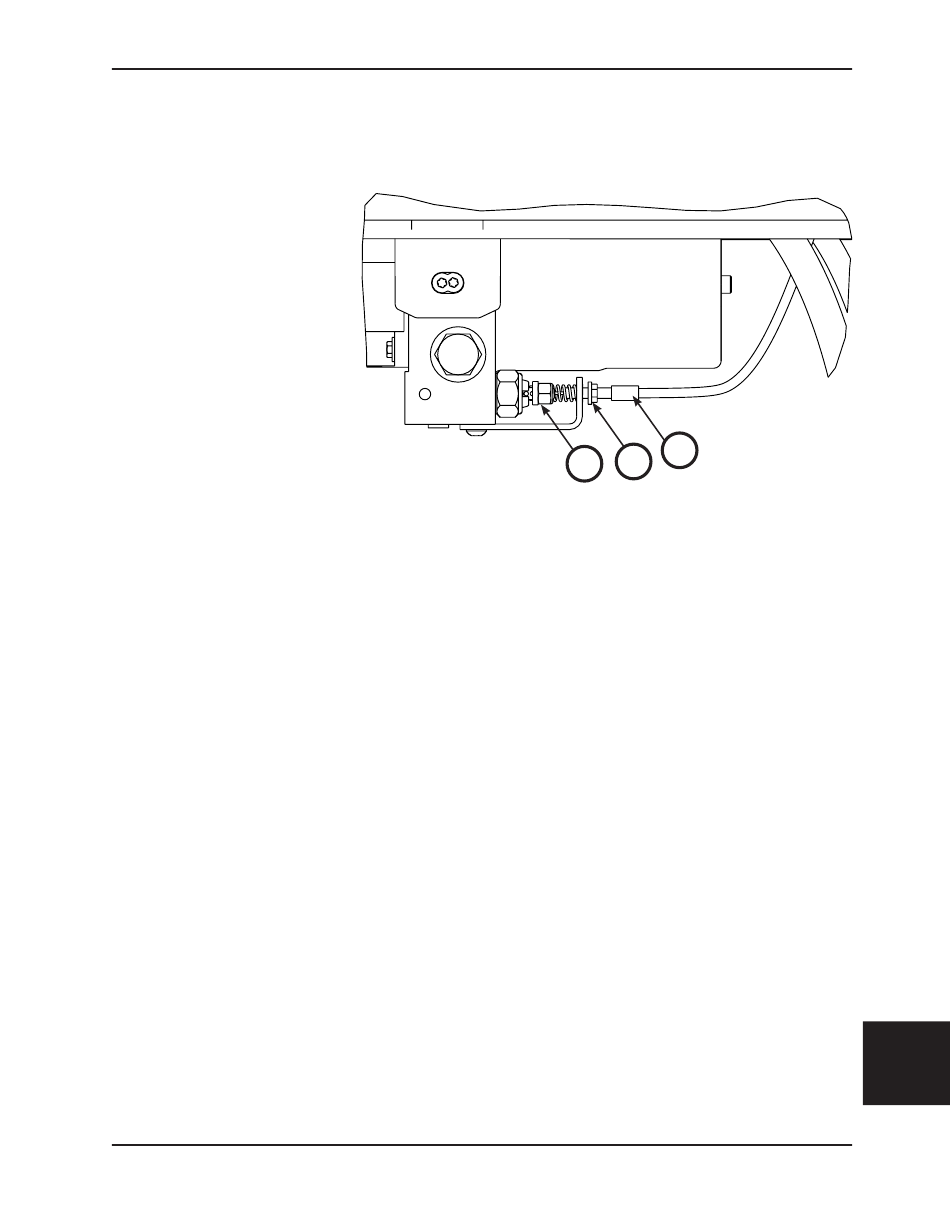

Obrázek 101
