SUBSTITUIÇÃO DO CONJUNTO DE GRADES LATERAIS (OPÇÃO XPS)
Ferramentas necessárias:
• Chave T25 Torx
• Chave sextavada de 1/4"
• Chave sextavada de 3/16"
• Chave de parafusos ranhurada
• Martelo sem retrocesso
• Chave dinamométrica (Nm/pés-lb)
Procedimento:
1. Elevar a maca e a cabeceira Fowler para a posição vertical máxima.
2. Retirar o colchão.

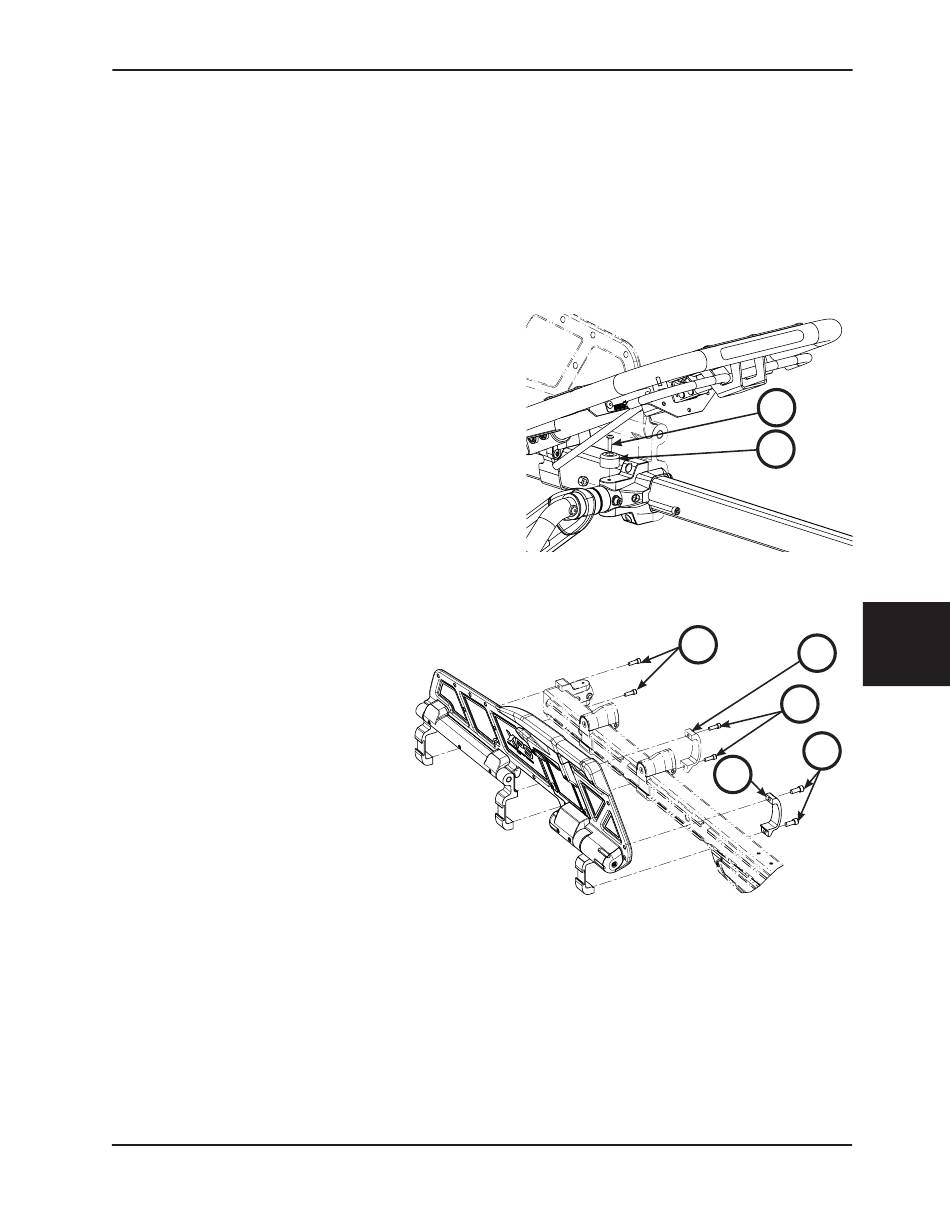

3. Com uma chave T25 Torx, remover o parafuso de cabeça de
tremoço (A) e o amortecedor preto (B) no lado onde a grade
lateral estiver a ser substituída (Figura 118). Retirar o parafuso e o
amortecedor e guardar para reinstalação.
4. Utilizando uma chave de parafusos ranhurada, remover o
amortecedor da calha exterior.
Nota: Ao remover o amortecedor da calha exterior, segurar no
conjunto principal da calha lateral, para que não caia. Ter também
em atenção que os eixos da calha lateral do lado da cabeça e da
parte central podem soltar-se e cair do conjunto principal.
5. Com uma chave sextavada de 1/4", remover os parafusos
sextavados interiores (C) que fixam o grampo da calha lateral
(D) ao conjunto de roquete no lado dos pés
do conjunto principal (Figura 119). Durante a
instalação, apertar ambos os parafusos novos
a 29,8 Nm ± 4,4 Nm (22 ± 3,3 pés-lb).
Nota: A calha lateral estará solta, por isso
não utilizar nem empurrar a calha lateral.
6. Com uma chave sextavada de 3/16", retirar os
dois parafusos sextavados interiores (E) que
fixam o grampo do meio da calha lateral (F) ao
conjunto da calha exterior (Figura 119).
7. Com uma chave sextavada de 3/16", retirar os
dois parafusos sextavados interiores (G) que
fixam a parte superior e inferior do suporte de
interface da base/cama no conjunto da calha
exterior (Figura 119).
8. Inverter os passos para reinstalar. Utilizar um
martelo sem retrocesso para voltar a instalar o
amortecedor da calha exterior.
9. Verificar se a unidade está a funcionar
correctamente antes de voltar a utilizá-la.
