REGOLAZIONE DEL PERNO DI FISSAGGIO DELLA BARELLA

Attrezzi necessari:
• Cacciavite Torx T30
ATTENZIONE
Il perno di fissaggio della barella viene spedito preconfigurato per una barella con telaio a X. Il perno di fissaggio
della barella è preconfigurato per una barella con telaio a H; il perno di fissaggio della barella deve essere regolato
compatibilmente con questo dispositivo di ancoraggio.
Procedura:
1. Con un cacciavite Torx T27, rimuovere le due viti a testa piatta (A) che fissano le staffe perno (B) al telaio del
carrello (C) (Figura 106). Conservare entrambe le viti per il riassemblaggio.
2. Ruotare la staffa inferiore di 180˚.
3. Con un cacciavite Torx T27, reinstallare le due viti a testa cava esagonale rimosse al punto 1.
4. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
Per determinare se la barella è una barella con telaio a X o H, cercare la freccia o la scanalatura sulla staffa inferiore
del perno di fissaggio della barella.
• Il perno di fissaggio della barella è regolato per una barella con con telaio a X se la freccia sulla staffa inferiore del
perno di fissaggio è rivolta verso il lato testa della barella o se la scanalatura sulla staffa inferiore del perno si trova
all ' interno del lato sinistro del tubo base.
• Il perno di fissaggio della barella è regolato per una barella con con telaio a H se la freccia sulla staffa inferiore del
perno di fissaggio è rivolta verso il lato piedi della barella o se la scanalatura sulla staffa inferiore del perno si trova
all ' esterno del lato sinistro del tubo base.
www.stryker.com
Informazioni sulla manutenzione
C
B A

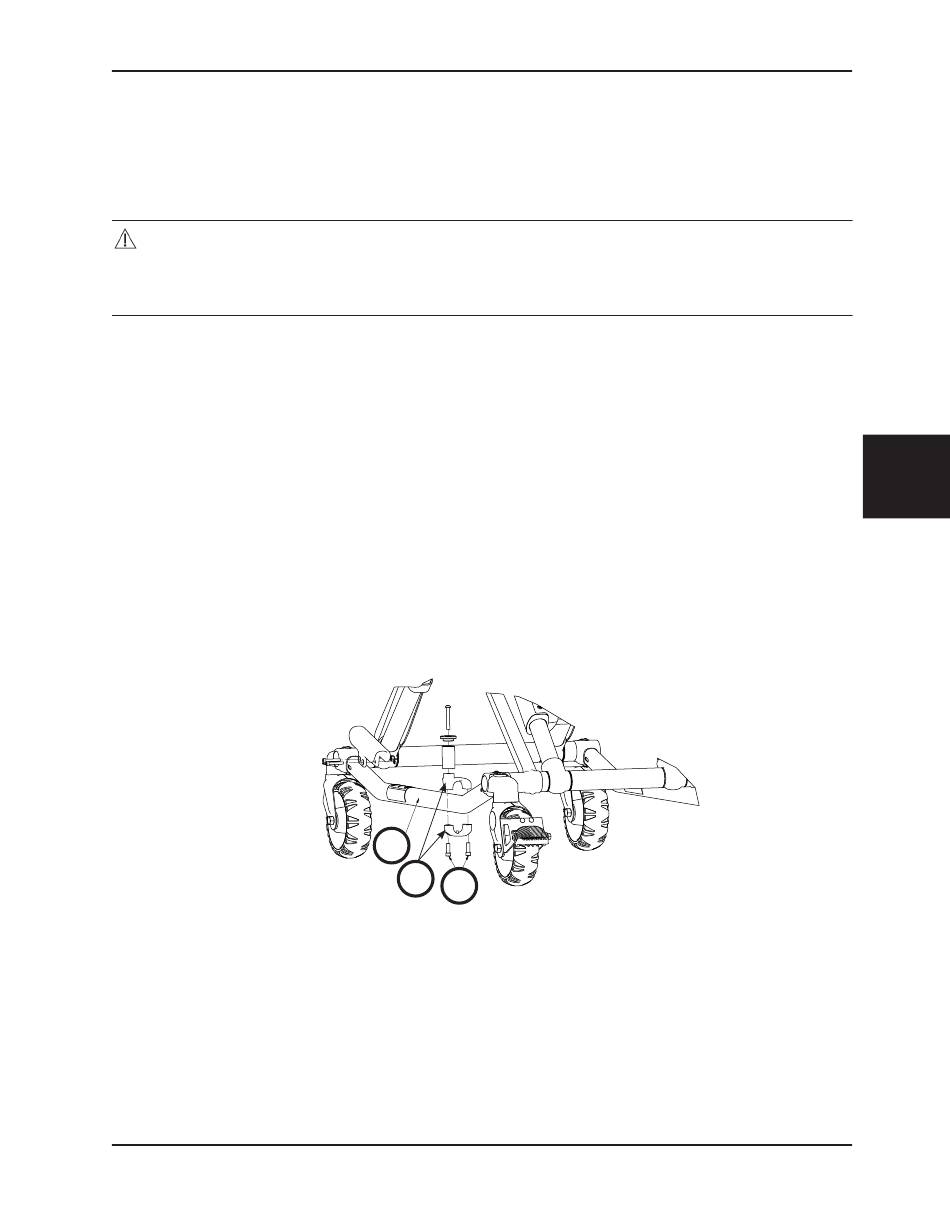

Figura 106
