INSTALLIEREN DES ABSCHALTSYSTEMS IN DER
TRAGENBEFESTIGUNG
Hinweis: Diese Installationsanweisungen sind für Tragen
bestimmt, die NICHT mit Power-LOAD verwendet werden.
Installationsanweisungen für Tragen des Modells 6506 mit
Power-LOAD-Option finden Sie im Power-LOAD Bedienungs- und
Wartungshandbuch.
WARNUNG
Das Abschaltsystem in der Tragenbefestigung muss vor
Inbetriebnahme der Trage korrekt positioniert werden. Wird das
Abschaltsystem in der Tragenbefestigung nicht installiert, können
Patient oder Bediener verletzt und/oder das Fahrzeug beschädigt
werden.
Trage und Befestigungssystem verfügen über eine integrierte
Abschaltung in der Tragenbefestigung, die den Tragenmotor
deaktiviert, wenn die Trage in der Tragenbefestigung gesichert
ist. Die Bolzen an der Befestigung vor der Installation des
Abschaltbügels gut festziehen. Vor Inbetriebnahme der Trage den
Abschaltbügel auf der Schienenklemmenbaugruppe installieren.
1. Die Trage in Ladeposition bringen (jede Position, in der
sich die Laderollen des Kopfteils auf Fahrzeugbodenhöhe
befinden).
2. Die Stoßstange des Fahrzeugs (sofern möglich) hochklappen.
3. Die Trage zur offenen Tür des Patientenabteils rollen.
4. Die Trage vorschieben, bis sich die Laderollen auf dem Boden
des Patientenabteils befinden und der Sicherheitsbügel den
Sicherheitshaken passiert hat.
5. Für maximalen Spielraum zum Anheben des Grundgestells
die Trage zurückziehen, bis der Sicherheitsbügel in den
Sicherheitshaken einklinkt.
6. Das Basisgestell anheben und die Trage unter Einhaltung
der entsprechenden Ladeanweisungen in das Patientenabteil
schieben.
7. Das ausgezogene Kopfteil der Trage in der Geweihstange
der Tragenbefestigung arretieren und den Tragenpfosten in
der Schienenklemme der Befestigung sichern.

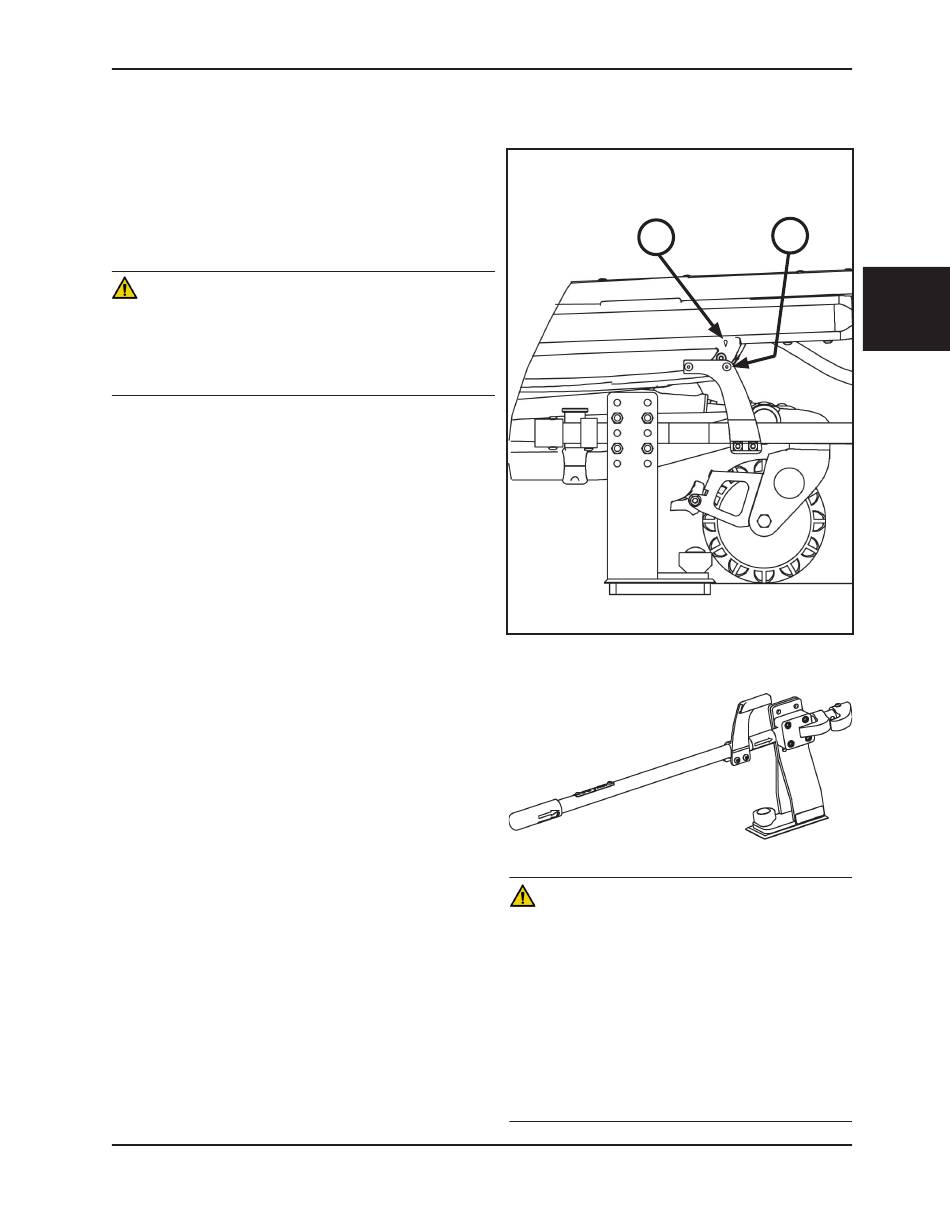

8. Den Abschaltbügel entlang der Schienenklemme justieren, bis
das „diamantförmige Zeichen" (A) auf dem Sensorgehäuse
auf den Blindnietkopf (B) ausgerichtet ist, wie in Abbildung 11
dargestellt.
9. Zur Anbringung des
Schienenklemmenbaugruppe die Bolzen mit einem T27 Torx-
Schlüssel gut festziehen.
10. Den Knopf Einziehen (–) drücken, um eine Motordrehung
auszuschließen, während sich die Trage in der Befestigung
befindet. Die Akkuanzeige leuchtet dann immer noch.
Schaltet sich der Motor ein, den Abschaltbügel neu justieren.
www.stryker.com
Installation der Tragenbefestigung
Abschaltbügels an
6506-109-005 REV F
Hinweis: Das „diamantförmige Zeichen" (A) auf der
Abdeckung des Sensorgehäuses auf den Blindnietkopf
(B) auf dem Abschaltsystem ausrichten.
A
Abbildung 11
Abbildung 12
WARNUNG
die
• Nicht versuchen, die Trage zu bedienen, wenn sie in
eine Tragenbefestigung eingesetzt ist.
• Das Abschaltsystem in der Tragenbefestigung ist
ausschließlich ein Hilfsmittel zur Deaktivierung
der Elektronik. Wird es für einen anderen Zweck
verwendet, kann es zu Schäden am Produkt und/
oder Verletzungen des Patienten und/oder Bedieners
kommen.
• Bei einem mit dieser Trage verwendeten Krankenwagen
muss das Abschaltsystem in der Tragenbefestigung
installiert sein (wenn Power-LOAD nicht verwendet
wird).
B
Zurück zum Inhaltsverzeichnis
3-25
