AUSWECHSELN DES HYDRAULIKZYLINDERS

Erforderliche(s) Werkzeug(e):
• 9/16-Zoll-Kombischlüssel
• 3/4-Zoll-Kombischlüssel
• 11/16-Zoll-Kombischlüssel
• 13/16-Zoll-Kombischlüssel
• 3/8-Zoll-Kombischlüssel
• 1/8 Zoll-Sechskantschlüssel
• (2) Sägeböcke
Vorgehensweise:
1. Die Trage in die vollständig aufrechte Position anheben.
2. Die Liegefläche auf die zwei Sägeböcke auflegen, den
manuellen Entriegelungsgriff betätigen und mit der Hand
den Druckkolben zusammendrücken, um den Druck von
der Verbindungsschraube an der Fahrgestellquerstange zu
nehmen.

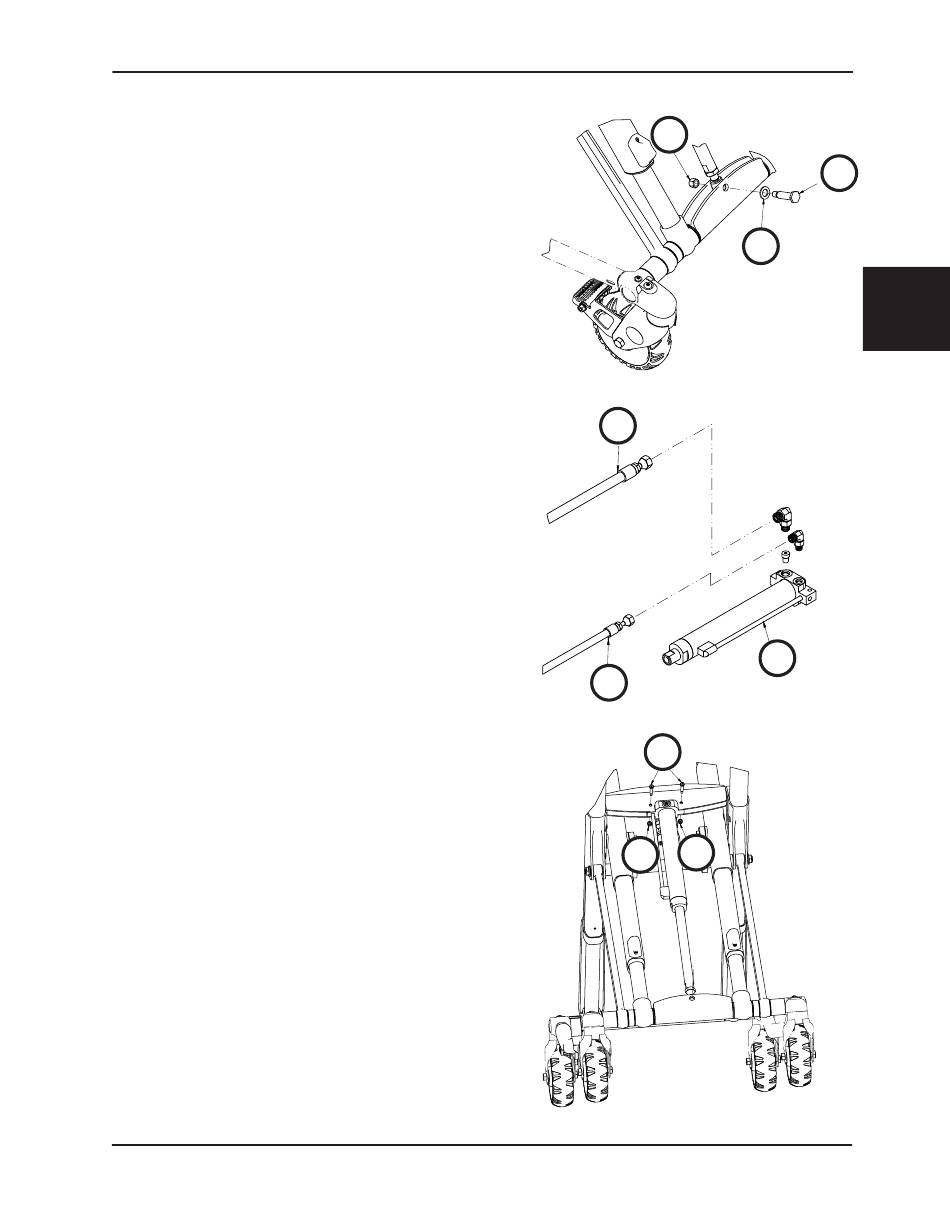

3. Mit einem 3/4-Zoll- und einem 9/16-Zoll-Kombischlüssel den
Befestigungsstift der Stange (A), die Unterlegscheibe (B)
und die selbstsichernde Sechskantmutter (C) entfernen,
durch die der Hydraulikzylinder am Fahrgestell befestigt wird
(Abbildung 111).
4. Den manuellen Entriegelungsgriff
Hydraulikzylinder vollständig zusammendrücken.
5. Mit einem 11/16-Zoll- und einem 13/16-Zoll-Kombischlüssel
die beiden Schläuche (D) vom Hydraulikzylinder (E) entfernen
(Abbildung 112).
Hinweis: Aus den Schläuchen und dem Zylinder läuft
Hydrauliköl heraus. Handtücher bereitlegen, um Flüssigkeiten
aufzufangen.
6. Die Schlauchenden aufrecht nach oben halten, um die Menge
der verloren gegangenen Flüssigkeit gering zu halten.
7. Mit einem 1/8 Zoll-Sechskantschlüssel und einem 3/8 Zoll-
Kombischlüssel die beiden Sechskantstellschrauben (F) und
die Fiberlock-Sechskantmuttern (G) entfernen, durch die der
Hydraulikzylinder am Fahrgestell befestigt wird (Abbildung 113).
8. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge
vornehmen.
9. Die Trage auf einwandfreie Funktion überprüfen. Die Trage dazu
mehrere Male auf- und abbewegen. Gegebenenfalls Hydrauliköl
nachfüllen. Siehe „Auffüllen des Hydraulikblockreservoirs" auf
Seite 3-102.
10. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion
überprüfen.
www.stryker.com
Wartungsinformationen
betätigen und den
6506-109-005 REV F
C
B
Abbildung 111
D
E
D
Abbildung 112
F
G
G
Abbildung 113
