EINSTELLEN DES HALTEPFOSTENS DER TRAGE

Erforderliche(s) Werkzeug(e):
• T30 Torx-Schlüssel
VORSICHT
Der Haltepfosten der Trage wird für einen Trage mit X-Rahmen vorkonfiguriert geliefert. Wurde die Tragenbefestigung für eine
Trage mit H-Rahmen konfiguriert, muss der Haltepfosten der Trage an die Tragenbefestigung angepasst werden.
Vorgehensweise:
1. Mit einem T30 Torx-Schlüssel die beiden Innensechskantschrauben (A), die die Stifthalterung (B) am Grundgestell (C)
sichern, entfernen (Abbildung 106). Beide Schrauben für den Wiedereinbau aufbewahren.
2. Den unteren Bügel um 180˚ drehen.
3. Mit einem T30 Torx-Schlüssel die beiden in Schritt 1 entfernten Innensechskantschrauben wieder anbringen.
4. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
Um festzustellen, ob Sie eine Trage mit X-Rahmen oder H-Rahmen besitzen, auf einen Pfeil am unteren Bügel des Haltepfostens
der Trage achten.
• Zeigt der Pfeil am unteren Bügel des Haltepfostens auf das Kopfende der Trage oder befindet sich die Rille im unteren
Bügel auf der Innenseite des Grundgestellrohrs vom Fuß auf der linken Seite des Patienten, ist der Haltepfosten auf eine
Trage mit X-Rahmen voreingestellt.
• Zeigt der Pfeil am unteren Bügel des Haltepfostens auf das Fußende der Trage oder befindet sich die Rille im unteren
Bügel auf der Außenseite des Grundgestellrohrs vom Fuß auf der linken Seite des Patienten, ist der Haltepfosten auf eine
Trage mit H-Rahmen voreingestellt.
www.stryker.com
Wartungsinformationen
C
B A

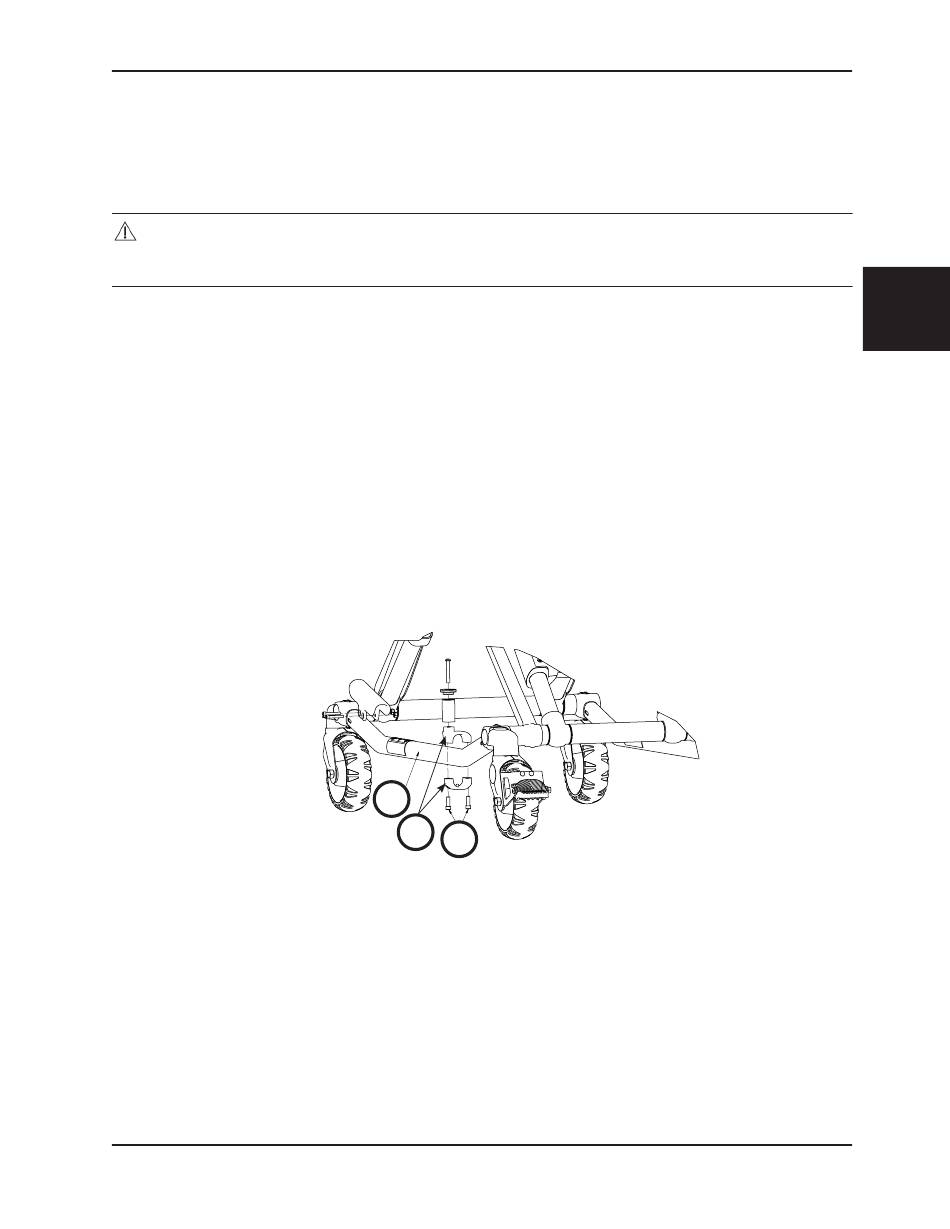

Abbildung 106
