SOSTITUZIONE DEL BLOCCO TERMINALE

Attrezzi necessari:
• Cacciavite Torx T20
• Cacciavite Torx T25
Procedura:
1. Portare la barella alla posizione completamente
alzata.
2. Rimuovere la batteria e conservarla per il
riassemblaggio.

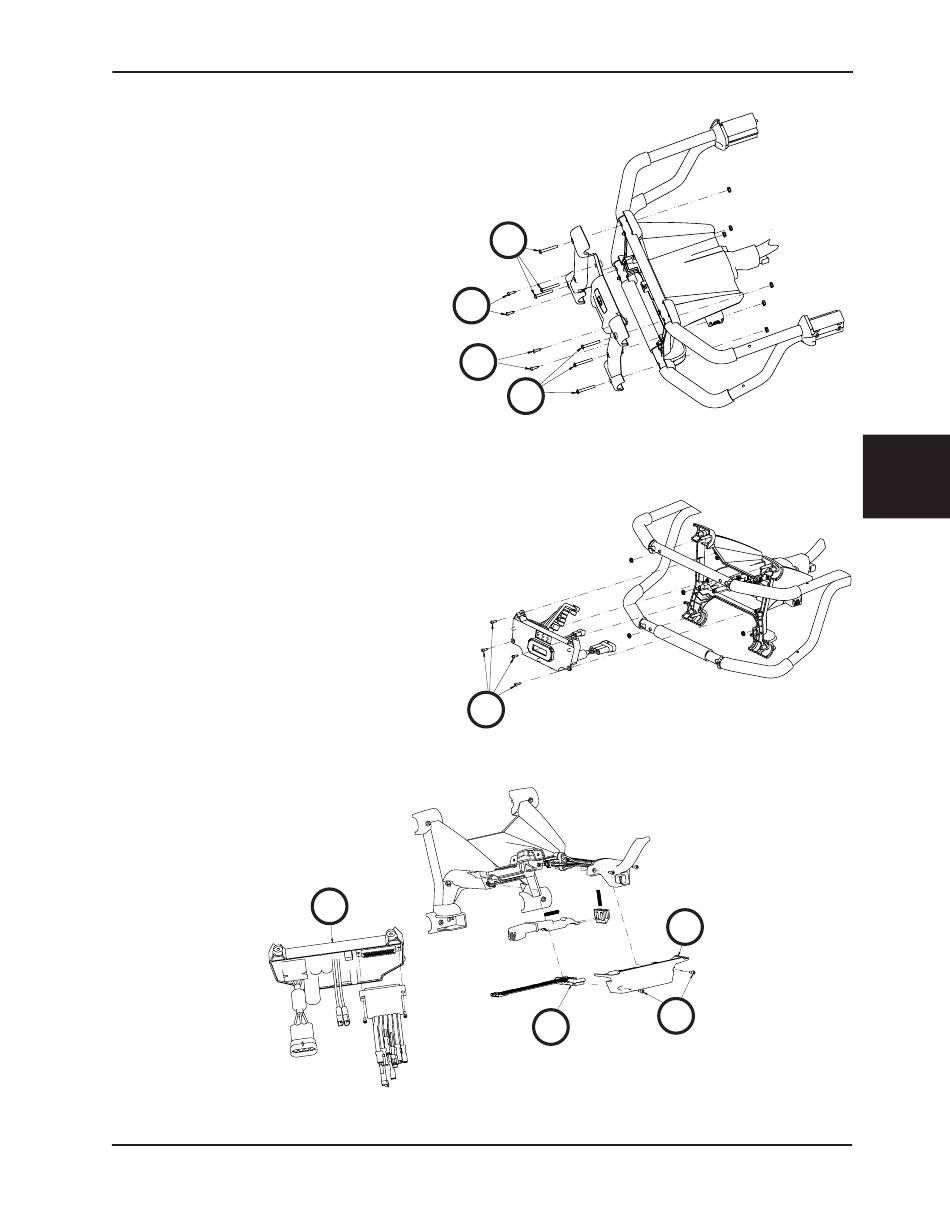

3. Con un cacciavite Torx T25 rimuovere le sei
viti a testa tonda stretta esterne (A) dalla
mascherina frontale (Figura 115). Conservare
tutte le viti per il riassemblaggio.
4. Con un cacciavite Torx T20 rimuovere le
quattro viti delta interne (B) dalla mascherina
frontale per rimuovere la stessa (Figura 115)
Conservare tutte le viti e la mascherina
frontale per il riassemblaggio.
5. Con un cacciavite Torx T20 rimuovere le quattro
viti delta (C) che fissano il gruppo elettronico
alla scatola del lato piedi ed estrarre il gruppo
stesso (Figura 116). Conservare tutte le parti
per il riassemblaggio.
6. Scollegare i fili nero e rosso che collegano
il gruppo del cavo connettore barella (D) alla
scheda di controllo (E) (Figura 117).
7. Con un cacciavite Torx T20 rimuovere le
due viti delta (F) dalla piastra inferiore della
scatola del lato piedi (G) per rimuovere la
scatola stessa (Figura 117). Conservare tutte
le parti per il riassemblaggio.
8. Rimuovere ed eliminare il blocco terminale.
9. Ripetere la procedura in ordine inverso per
reinstallare.
10. Controllare il funzionamento issando e calando
la barella diverse volte.
11. Verificare che l ' unità funzioni correttamente
prima di rimetterla in servizio.
