SUSTITUCIÓN DEL CONJUNTO DEL TRINQUETE (OPCIÓN XPS)
Herramientas necesarias:
• Llave hexagonal de 3/32"
• Llave hexagonal de 1/4"
• Llave hexagonal de 3/16"
• Llave dinamométrica (pies-lb/Nm)
Procedimiento:
1. Levante la camilla y el respaldo Fowler hasta la posición vertical.
2. Levante la barra lateral hasta la posición superior bloqueada.
3. Con una llave hexagonal de 3/32", retire los dos tornillos (A) que fijan la cubierta del trinquete (B) al conjunto del trinquete.

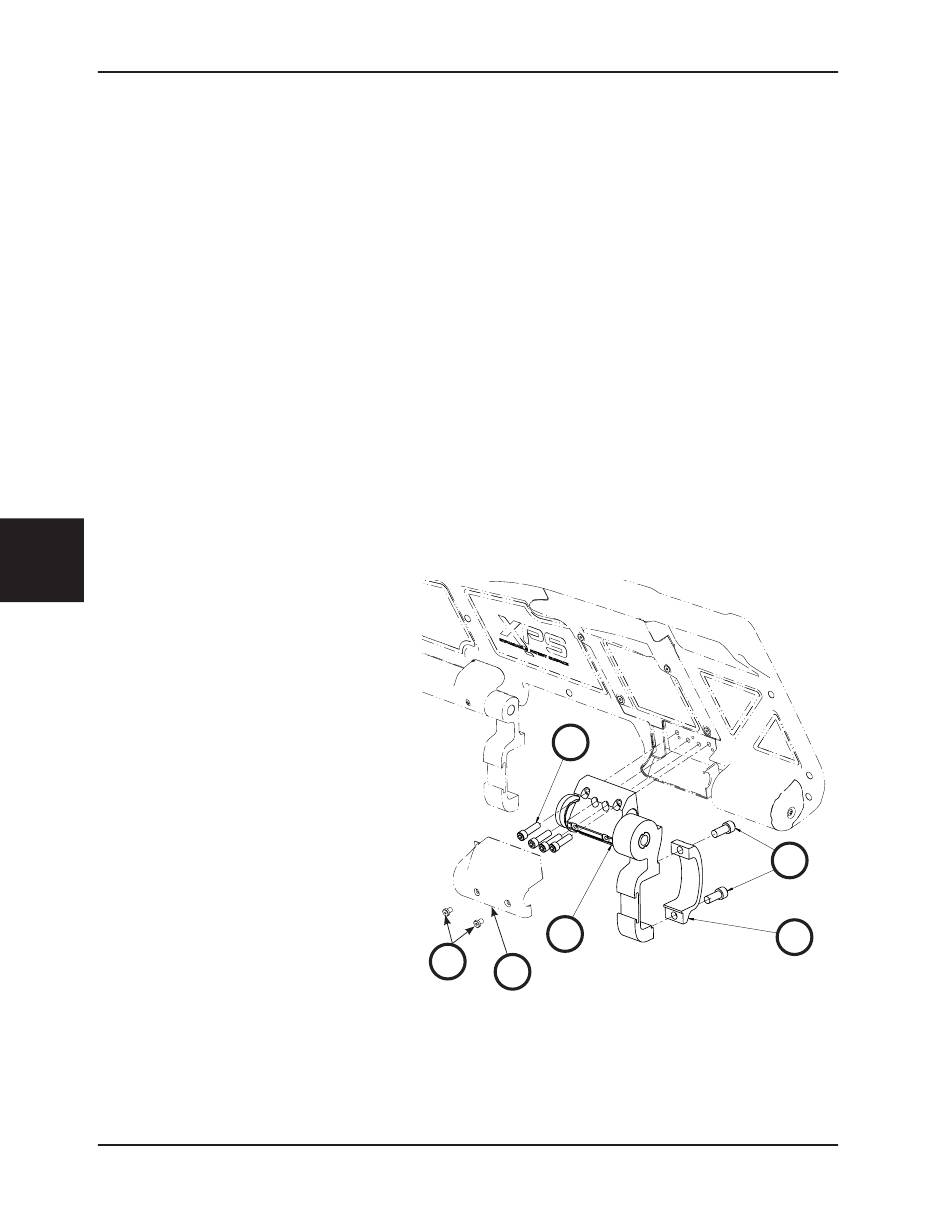

Retire la cubierta (Figura 120).
4. Con una llave hexagonal de 1/4", retire los tornillos de cabeza plana (C) que fijan la abrazadera de la barra lateral (D) al conjunto
del trinquete en el extremo para los pies del conjunto principal (Figura 120). Durante la instalación, apriete los dos tornillos
nuevos hasta un par de torsión de 22 ± 3,3 pies-lb (29,83 ± 4,47 Nm).
5. Con una llave hexagonal de 3/16", retire los cuatro tornillos (E) que fijan el conjunto del trinquete (F) al conjunto sobremoldeado
y deséchelos; a continuación, retire el conjunto del trinquete (Figura 120).Durante la instalación, apriete los cuatro tornillos
nuevos hasta un par de torsión de 9,5 ± 1,5 pies-lb (12,88 ± 2,03 Nm).
6. Agarre el conjunto del trinquete y tire de él hacia el extremo para la cabeza de la camilla para retirarlo.
7. Para volver a instalar repita los pasos anteriores en orden inverso.
8. Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio.
