Déroulement dans Operate

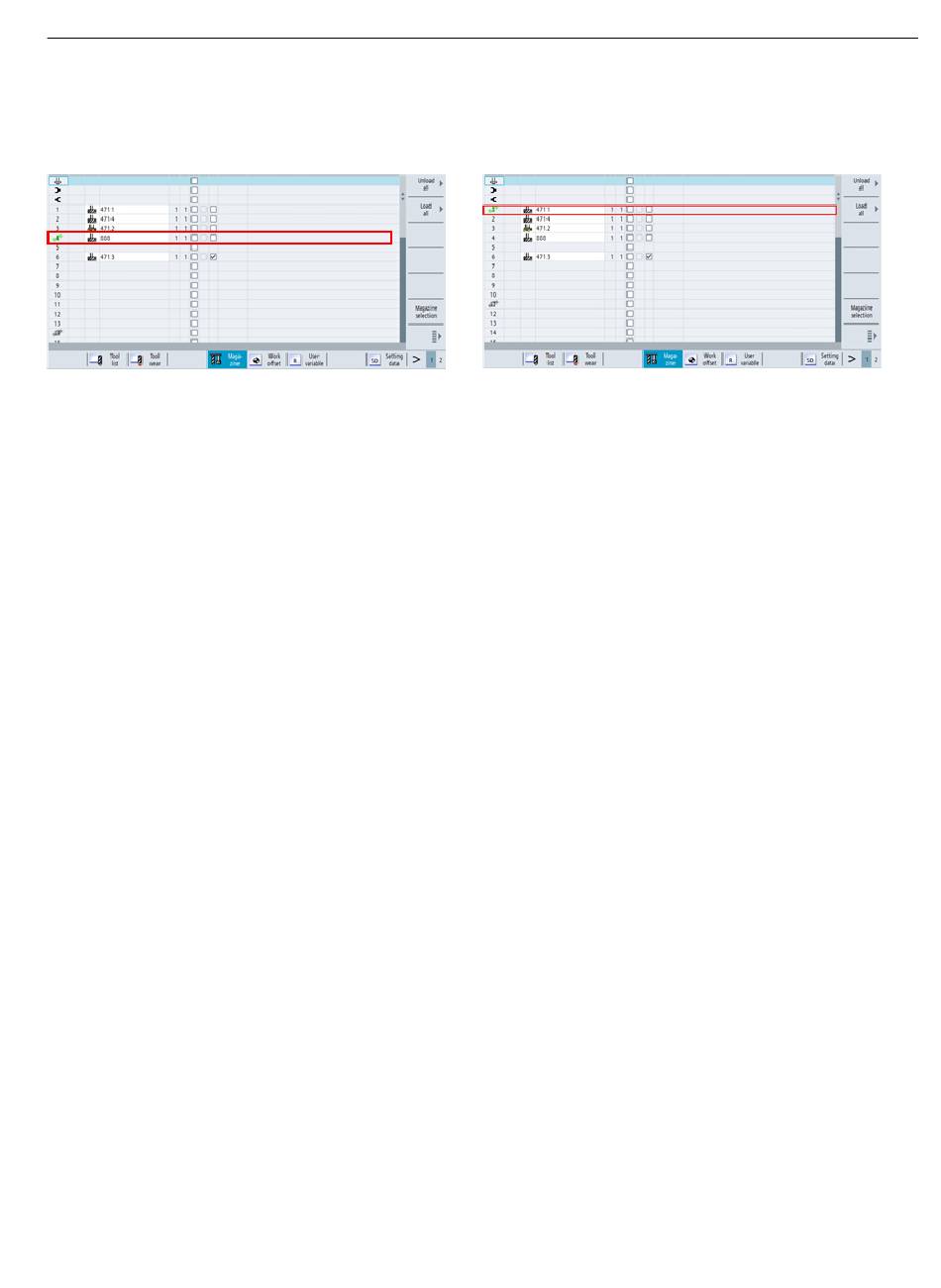

Dans SINUMERIK Operate, le point de changement est déplacé vers l'emplacement du magasin :
Point de changement à l'emplacement "4"
9.5.2 Déplacement avec PLC Basic Program
9.5.2.1 Déroulement du déplacement
Principe
Lors du déplacement, un outil est transporté d'un emplacement de magasin à un autre
emplacement de magasin. Le déplacement avec DB71 (Page 203) se déroule selon les étapes
suivantes :
• L'adresse de destination, le magasin et l'emplacement de l'outil à recharger sont transmis à
l'aide de DB71.DBW(n+24) et DBW n+26 :
• L'origine de l'outil est renseignée dans DB71.DBW(n+20) et DBW(n+22) :
• L'adresse cible est communiquée au FC8/FC6 en tant que paramètres "NewToolMag" et
"NewToolLoc" et "Status" = 1 une fois le déplacement terminé avec succès.
• Les paramètres "OldToolMag" et "OldToolLoc » sont mis à zéro car la gestion des outils connaît
l'emplacement de l'ancien outil.
• Toutes les tâches de déplacement sont généralement traitées par DB71 à l'aide de la 1ère
interface.
La figure suivante montre schématiquement l'opération de déplacement via un magasin
de chargement. Alternativement, un emplacement tampon (broche ou préhenseur) peut
également être utilisé :
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
9.5 Déplacement des outils et positionnement du magasin
Déplacer le point de changement à l'emplacement "1"
Description de la fonction
583
