11.3 Interface AP dans le DB19
11.3.5.2 Diagramme des impulsions lorsqu'une fonction est exécutée positivement
Le diagramme des impulsions ci-dessous illustre le déroulement chronologique de l'exécution
d'une fonction via l'interface AP :
Request-Bit (DB19.DBX250.0)
Active (DB19.DBX252.0)
Done (DB19.DBX252.0)
Error (DB19.DBX252.1)
①
Déclenchement de la fonction par l'utilisateur
• Avant le lancement, l'utilisateur écrit les paramètres de transfert requis et le code K dans l'AP
• Lorsqu'il est déclenché, Tool Ident Connection évalue le code K
②
Signalisation en retour de Tool Ident Connection
• Si le code K est valide, le bit actif est mis à 1
③
Période d'usinage
• Tool Ident Connection lit les paramètres de transfert requis et exécute l'opération/le service PI souhaité
• Selon la fonction, les paramètres de retour sont écrits dans l'AP
④
Signalisation en retour Usinage
• Après avoir traité avec succès la fonction, Tool Ident Connection écrit "0" dans l'Error-Code-Word et définit le bit
Done
• Réinitialisation du bit actif
⑤
L'utilisateur réagit à un front descendant du bit actif
• L'utilisateur évalue le bit Done ou d'erreur et éventuellement le mot de code d'erreur, lit les éventuels paramètres
de retour et réinitialise le bit de requête
⑥
Tool Ident Connection répond à un front descendant du bit de requête
• Définit le bit Done et le bit d'erreur sur "0"
• L'Error-Code-Word est défini sur "0".

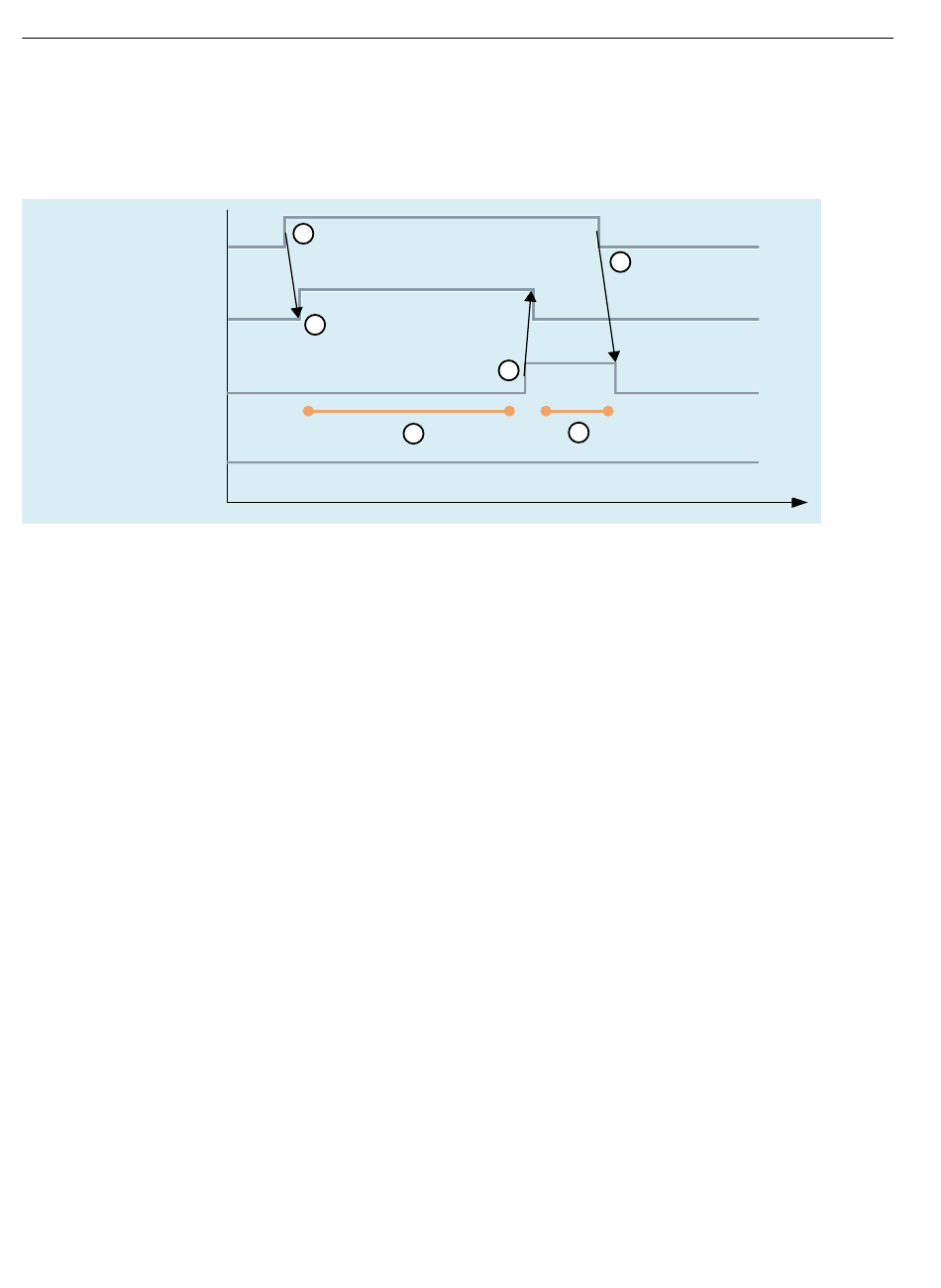

Figure 11-17 Diagramme des impulsions en cas d'exécution positive
