Description de la fonction
9.3 Déchargement
Déclencher le déchargement via SINUMERIK Operate
Le chargement est déclenché dans SINUMERIK Operate :
1. L'outil est sélectionné dans le magasin.
2. Le "déchargement" de l'outil du magasin est déclenché via une touche logicielle.

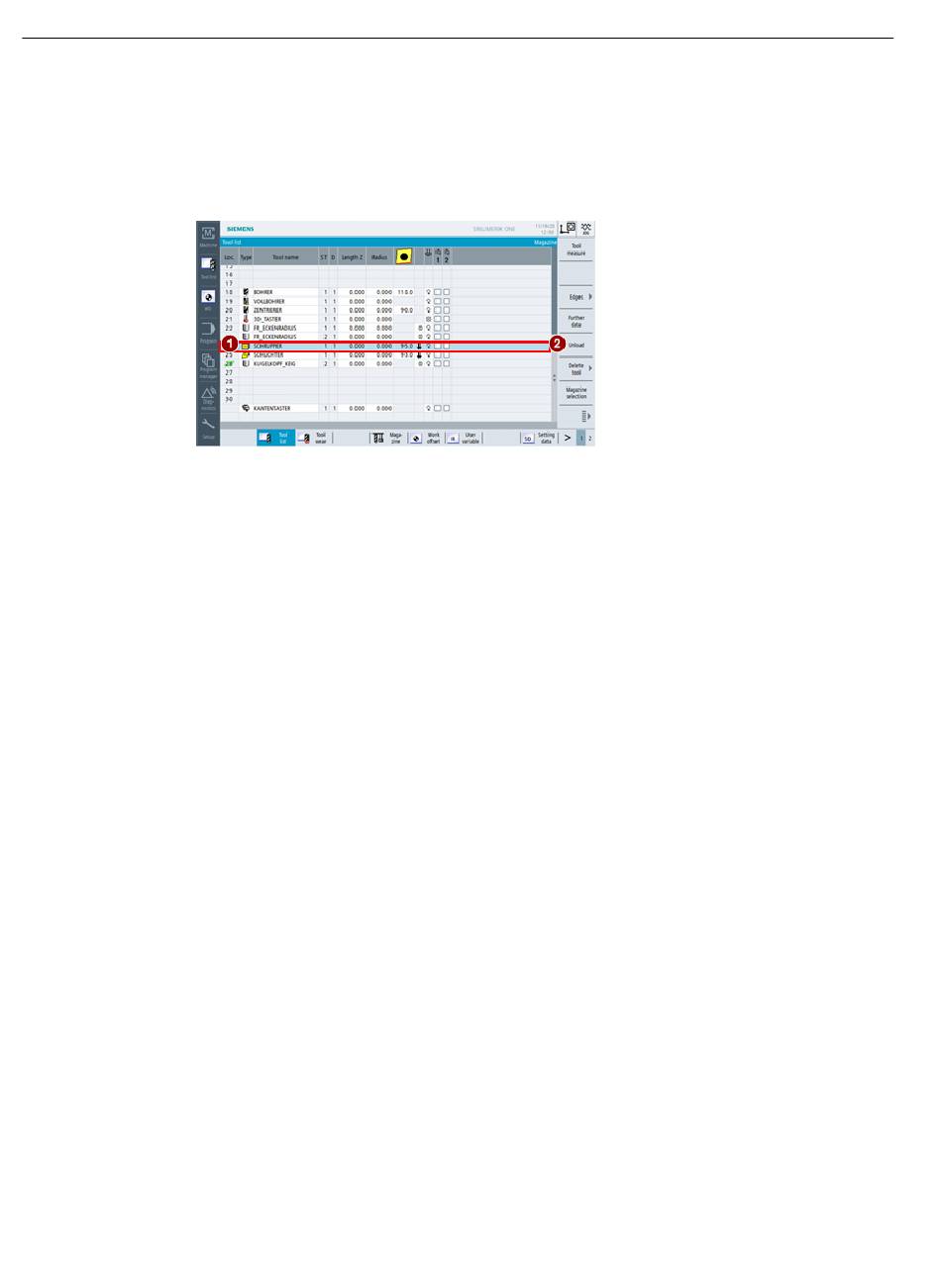

Figure 9-15
Les différentes étapes sont acquittées via le programme utilisateur dans l'AP.
9.3.1.2 Fonction de l'AP lors du déchargement
Aperçu
Pendant l'opération de déchargement, l'AP est informé par la CN des numéros de magasin et
d'emplacement via le type de données NCK_typeLoadingPoint.
Lors du déchargement, les octets suivants sont renseignés dans NCK_typeLoadingPoint
(Page 138) (ici LoadingPoint2) :
• LoadingPoint2.command.in.request = TRUE ; indique qu'il y a une requête
(Request) de la CN.
• LoadingPoint2.command.in.SourceMagazine = 1 ; Numéro du magazine réel, ici
"1".
• LoadingPoint2.command.in.SourceLocation = 6 ; Numéro d'emplacement de
l'outil qui est déchargé.
• LoadingPoint2.command.in.TargetMagazine = 9999 ; Numéro du point de
chargement
• LoadingPoint2.command.in.TargetLocation ; Numéro d'emplacement du point de
chargement
Ces adresses cibles sont communiquées à la CN via NCK_typeLoadingPoint avec les
paramètres suivants :
• Identifiant du point de chargement LoadingPoint2,ack.out.toolMagazine ; ici
"9999"
• Le numéro d'emplacement du point de chargement
contient LoadingPoint2,ack.out.toolLocation, ici "2"
474
Décharger un outil
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
