Programmation AP Basic Program plus
6.7 Signalisations à la CN (acquittements)

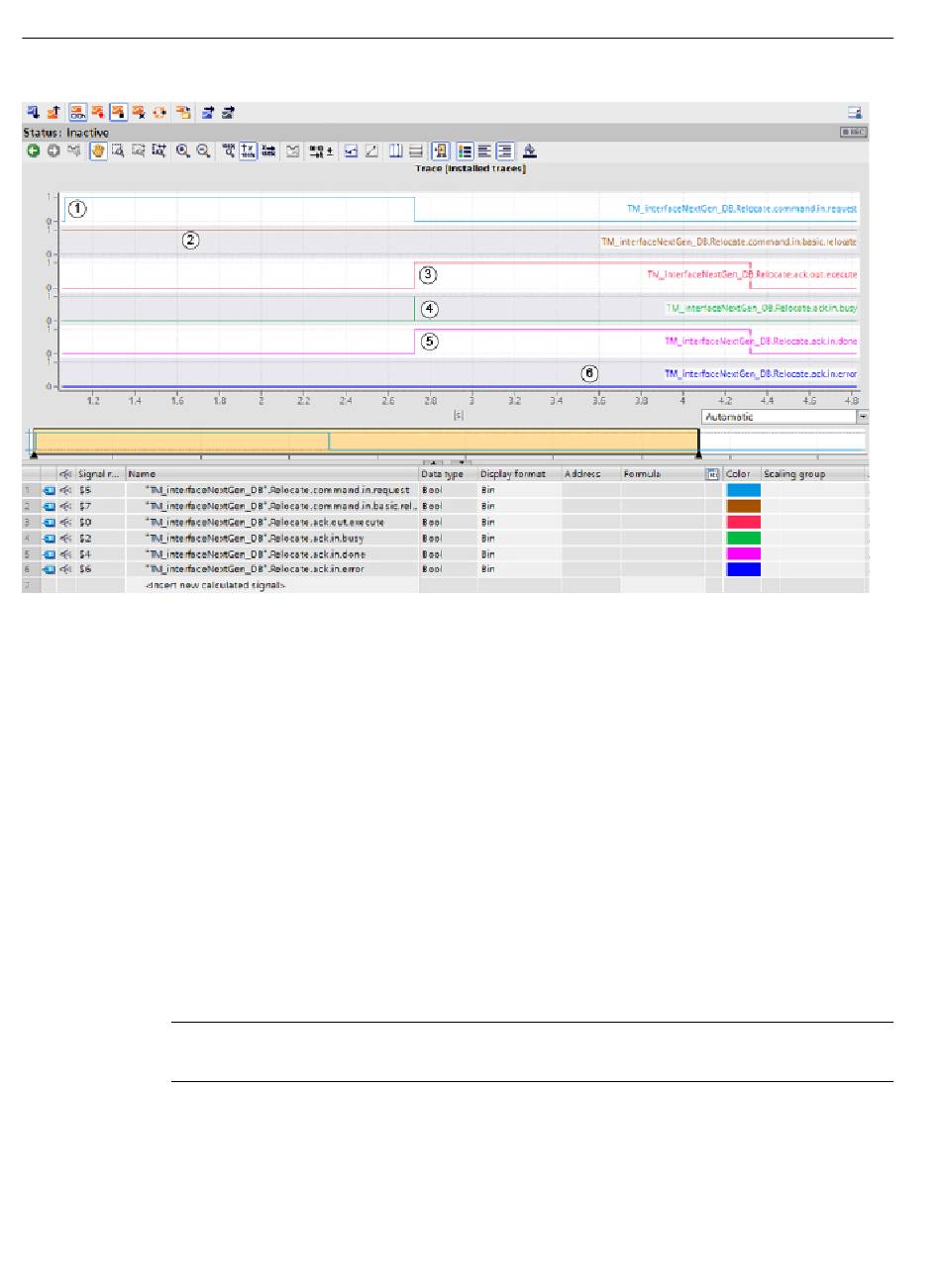

①
Après l'ordre "Déplacement", Relocte.command.in.request = TRUE est présent. Après l'acquittement global,
le signal repasse à "FALSE".
②
Le signal Relocate.command.in.basic.relocate = TRUE indique qu'un ordre "Déplacement" est en attente.
③
Affiche l'allure du signal pour Relocate.ack.out.execute. Après l'acquittement global, le signal doit être mis sur
"FALSE".
④
Le signal Relocate.ack.in.busy indique que l'acquittement global a été exécuté.
⑤
Le signal Relocate.ack.in.done = TRUE est présent jusqu'à ce que le signal "Execute" soit mis sur "FALSE".
⑥
Le signal Relocate.ack.in.error = FALSE indique qu'aucune erreur ne s'est produite.
6.7.7

Diagnostic de la communication CN-AP

Généralités
Il est possible d'enregistrer la communication CN-AP dans un fichier dans le cadre du
changement d'outil.
Remarque
Les données de diagnostic sont enregistrées avec le bouton de reset ou d'annulation.
