9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle
revolver
9.4.1 Aperçu
Changement d'outil - aperçu
Lors d'un changement d'outil, un outil est transféré d'un magasin réel à la broche ou la tourelle
revolver est tournée dans la bonne position. L'outil utilisé est transféré de la broche à un magasin
réel. L'outil peut être changé avec un magasin tampon, comme par exemple un préhenseur.
D'autres options sont, par exemple, le changement d'outil avec des tourelles revolver (rotation
de la tourelle revolver) et le changement d'outil manuel (outil manuel).

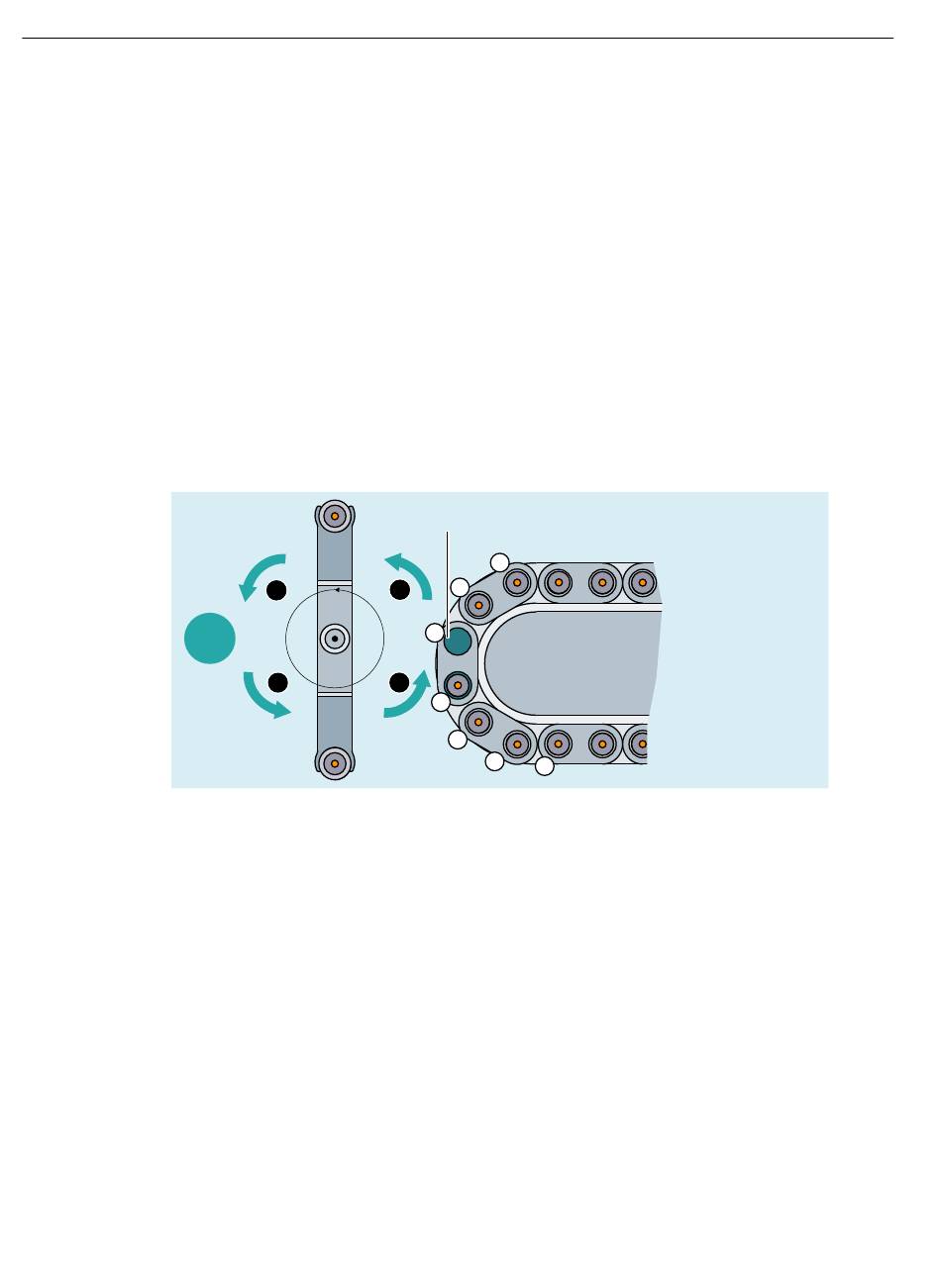

L'exemple suivant montre un changement d'outil dans un magasin à chaîne avec un
préhenseur double.
Broche 1
9998, 1
Figure 9-21
Toutes les étapes intermédiaires d'un changement d'outil doivent être programmées dans
le programme utilisateur de l'AP et acquittées via nck_typeToolHolder. Dans l'exemple
ci-dessus, cela signifie que :
• L'outil est positionné au point de changement du magasin.
①
•
①
•
②
•
②
•
482
Préhenseur 1,
9998, 2
2 1
3 4
Préhenseur 2,
9998, 3
Changement d'outil avec un préhenseur double
L'outil est chargé dans le préhenseur 1 à partir du point de changement du magasin 1.
L'outil est chargé dans le préhenseur 2 à partir de la broche 1.
L'outil est chargé dans la broche 1 à partir du préhenseur 1.
L'outil est chargé dans le magasin 1 à partir du préhenseur 2 sur le point de changement.
Point de change-
ment pour broche
4
3
2
Magasin 1
1
18
17
16
