Description de la fonction
9.14 Adaptateur d'outil
Détermination de l'adaptateur
Lors de la détermination de l'adaptateur pertinent, une distinction est faite entre la tourelle
revolver et les autres magasins.
Pour les tourelles revolver :
L'adaptateur à l'emplacement privé (c'est-à-dire l'emplacement d'origine, où l'outil ne quitte
l'emplacement de magasin que pour des raisons liées aux données) de l'outil sélectionné est
utilisé.
Ce qui suit s'applique aux types de magasins magasin à chaîne et à râtelier :
On utilise l'adaptateur de l'emplacement actuel en magasin sur lequel se trouve l'outil
(généralement la broche).
Exemple :
Un outil est changé du Magasin_1/Emplacement_1 à la broche. L'adaptateur n'est plus lu
depuis l'emplacement_en_magasin_1, mais depuis l'emplacement de broche. C'est-à-dire
que, dans le cycle de changement, les données d'adaptateur doivent être copiées de
l'emplacement de magasin vers l'emplacement de broche.

Exemple de transformation d'adaptateur

Un outil de tournage avec les longueurs L et Q est décrit.
z
T=1=Identité
T=5

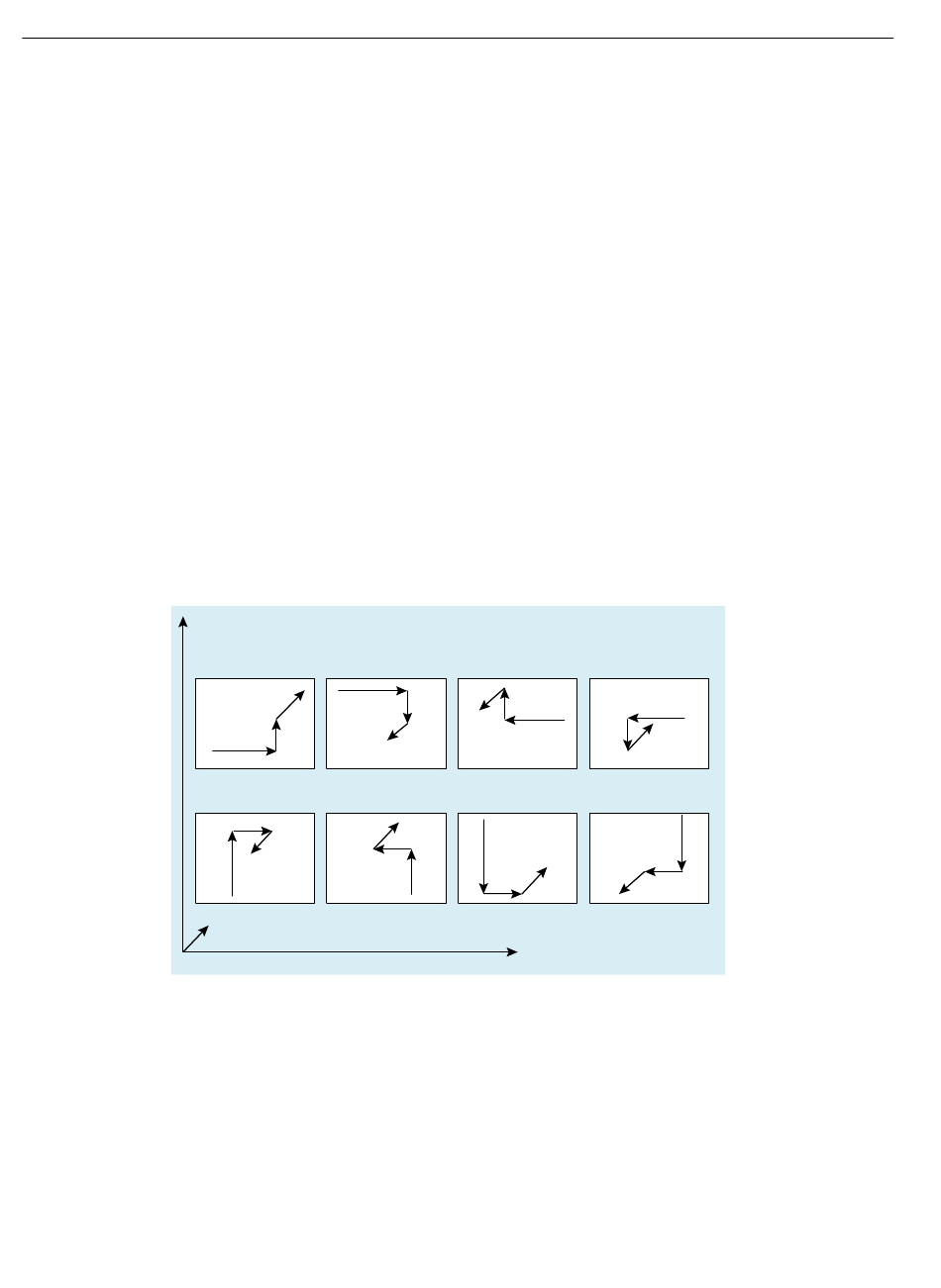

Figure 9-78
Les transformations numérotées de 1 à 8 ont été définies. Le chiffre 1 décrit l'identité ; pas de
transformation des données d'entrée.
D'autres transformations sont possibles. Cependant, les transformations disponibles sont
initialement orientées vers les outils de tournage. Ceux-ci sont typiquement décrits par
Q=I
1
690
T=2
l
1
l
3
I l =L
=Q
2
1
T=6
l l
2 3
l
l
3
2
l
1
y
Les 8 transformations définies (T = 1...8) pour l'adaptateur avec G 18 et pour un outil de
tournage. Les affectations des longueurs d'outil I1, I2 et I3 aux axes géométriques x, y et
z sont représentées.
=$TC_DP3 et L=I =$TC_DP4 .
2
T=3
l
l l
2
2 3
l
1
l
3
T=7
l
1
l
l
2
l
3
1
x
Description fonctionnelle, 01/2024, A5E48053832D AG
T=4
l
1
l
l
3
2
T=8
l =Q
1
l =L
2
l
3
