Interface utilisateur SINUMERIK Operate
10.4 Usinage avec deux porte-outils
10.4

Usinage avec deux porte-outils

Il est possible de travailler sur un tour avec deux organes porte-outils montés les deux sur un axe
X. Les organes porte-outil peuvent être des tourelles revolver, porte-outil Multifix ou une
combinaison des deux. Les deux organes porte-outil étant montés sur le même axe, il n'est
possible que de travailler avec un seul outil à la fois. La pièce se trouve entre les deux porte-outils.
Tous les outils ont le même point de référence (sur l'organe porte-outil 1), indépendamment
de l'organe porte-outil sur lequel ils se trouvent. Par conséquent, les longueurs d'outil du
second organe porte-outil sont toujours supérieures aux longueurs d'outil du premier porte-
outil. L'usinage principal s'effectue dans le sens négatif de l'axe X.
Organes porte-outil
Le PM52248 REV_2_BORDER_TOOL_LENGTH permet de définir une limite de longueur d'outil X
afin que les outils puissent automatiquement être affectés aux deux organes porte-outils :
Longueur d'outil X < PM52248 : L'outil appartient au 1er organe porte-outil
Longueur d'outil X ≥ PM52248 : L'outil appartient au 2e organe porte-outil
Paramétrages supplémentaires
Pour les fonctions miroir des axes X, Y et les décalages de l'axe C utilisés, les paramètres machine
suivants doivent être configurés :
PM24006 $MC_CHSFRAME_RESET_MASK
Bit 4 = 1
806

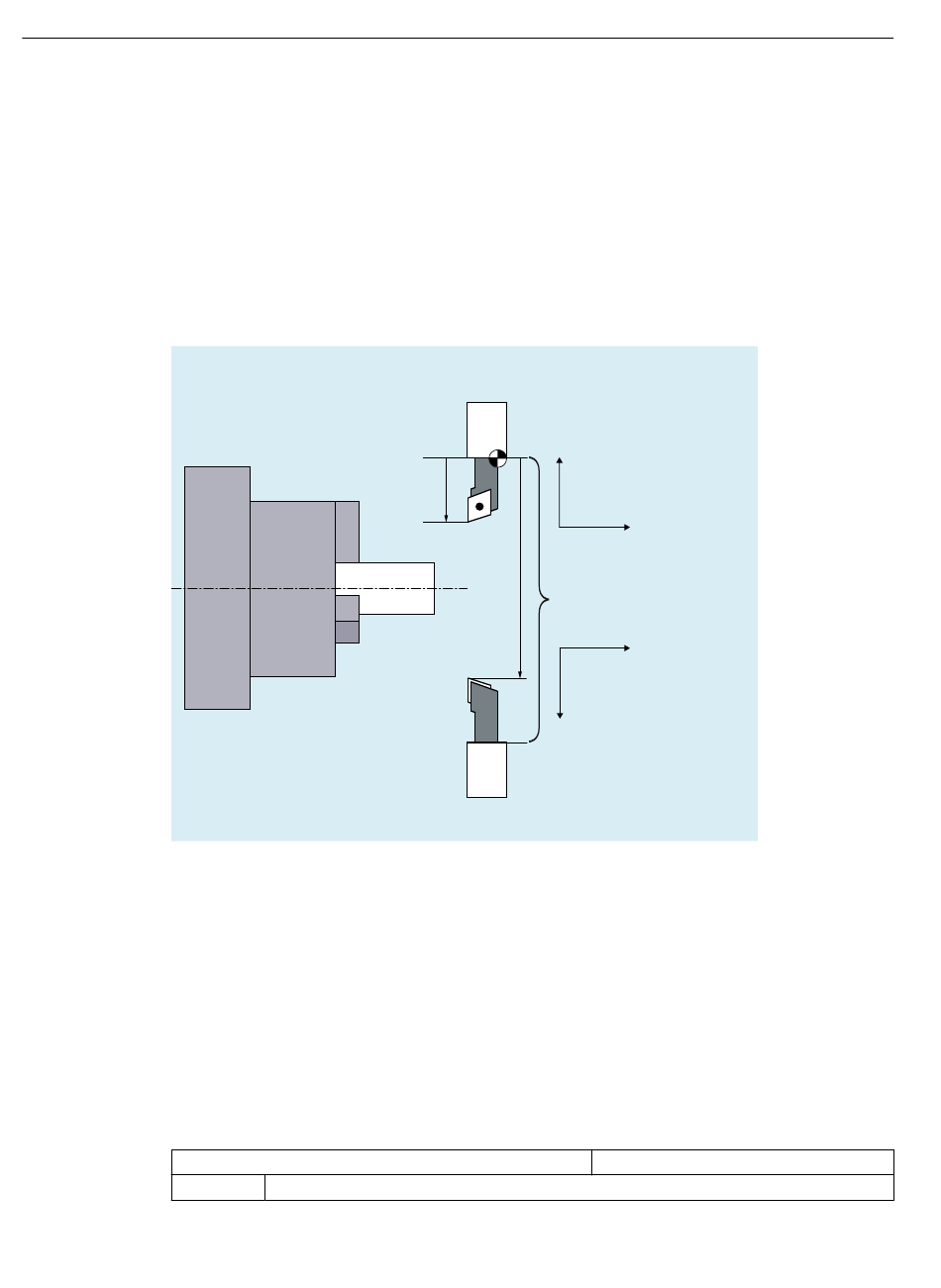

Organe porte-outil 1
L1
Organe porte-outil 2
Le frame système référence pièce reste actif après une réinitialisation
x
Système coordonnées pièce
lors de l'utilisation du
1er organe porte-outil
z
L2
L
MD52248 ~ L / 2
z
Système coordonnées pièce
lors de l'utilisation du
2e organe porte-outil
x
Frames système actifs après un RESET
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
