Changement d'outil avec acquittement global
L'exemple illustre un changement d'outil de l'emplacement d'outil "1" à l'emplacement d'outil
"5". La tourelle revolver tourne de manière à ce que l'emplacement "5" soit face à la broche. Avec
une tourelle revolver, les opérations "Préparation" (Prepare) et "Exécution" (Perform) ont lieu
simultanément.
La CN transmet les paramètres suivants :
• Toolholder1.command.in.basic.newToolTargetMagazin = 9998
• Toolholder1.command.in.basic.newToolTargetLocation = 1
• Toolholder1.command.in.basic.newToolSourceMagazin = 1
• Toolholder1.command.in.basic.newToolSourceLocation = 5
• Toolholder1.command.in.basic.oldToolSourceMagazine = 9998
• Toolholder1.command.in.basic.oldToolSourceLocation = 1
• Toolholder1.command.in.basic.oldToolTargetMagazine = 1
• Toolholder1.command.in.basic.oldToolTargetLocation = 1

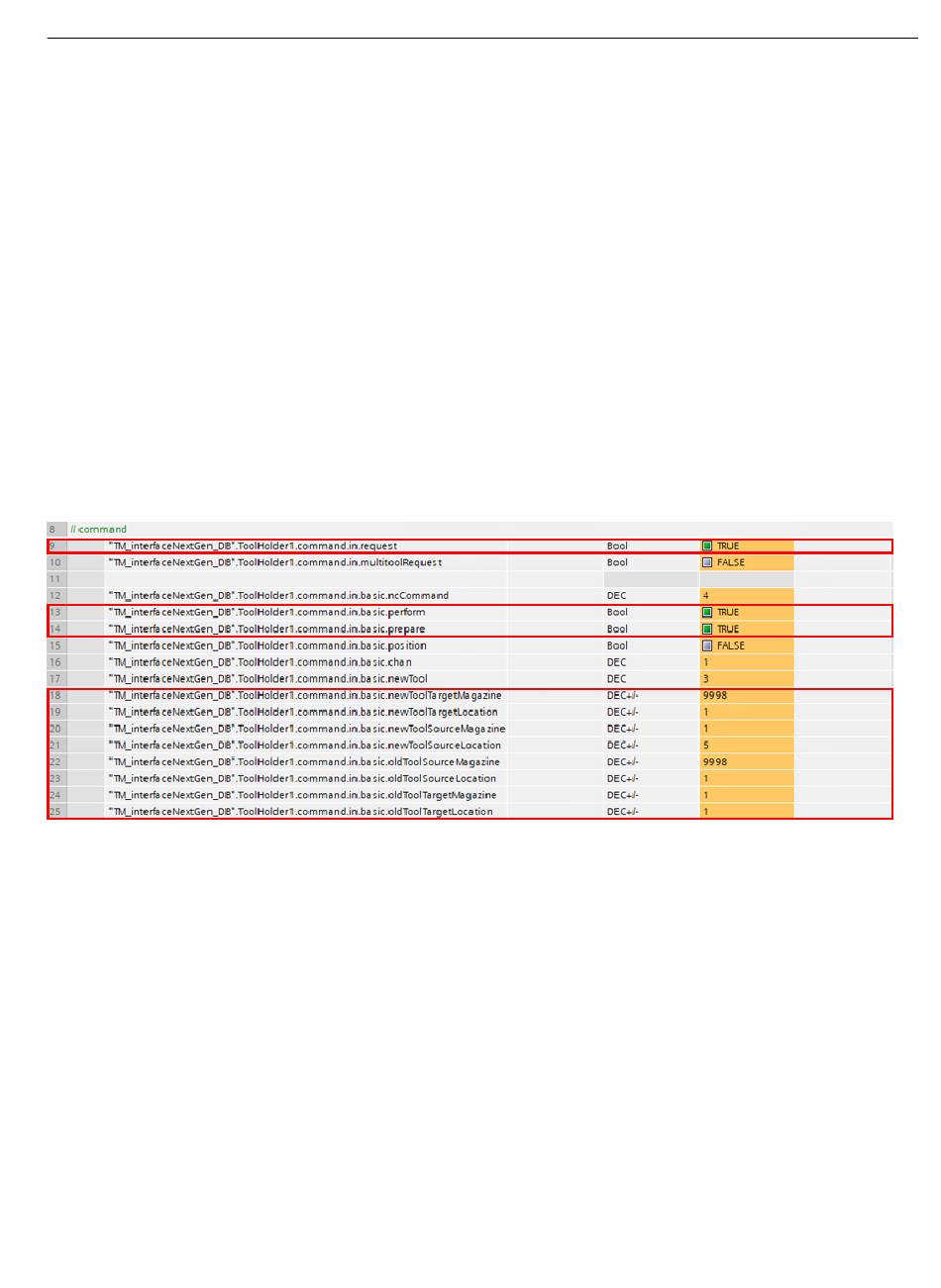

Figure 9-37 Changement d'outil pour une tourelle revolver
Effectuer un acquittement
• ToolHolder1.ack.out.execute = TRUE
• ToolHolder1.ack.out.totalComplete = TRUE (seulement pour un acquittement
global)
• Le signal Execute ne peut être réinitialisé que lorsque ToolHolder1.ack.in.done =
TRUE ou ToolHolder1.ack.in.error = TRUE est en attente.
• Le "changement d'outil" est terminé avec Toolholder1.ack.out.execute = FALSE .
Annuler l'opération
• ToolHolder1.ack.out.execute = TRUE
• ToolHolder1.ack.out.totalFailed = TRUE (l'acquittement est négatif)
Gestion des outils
