Programmation AP Basic Program plus
6.7 Signalisations à la CN (acquittements)
6.7.4.3

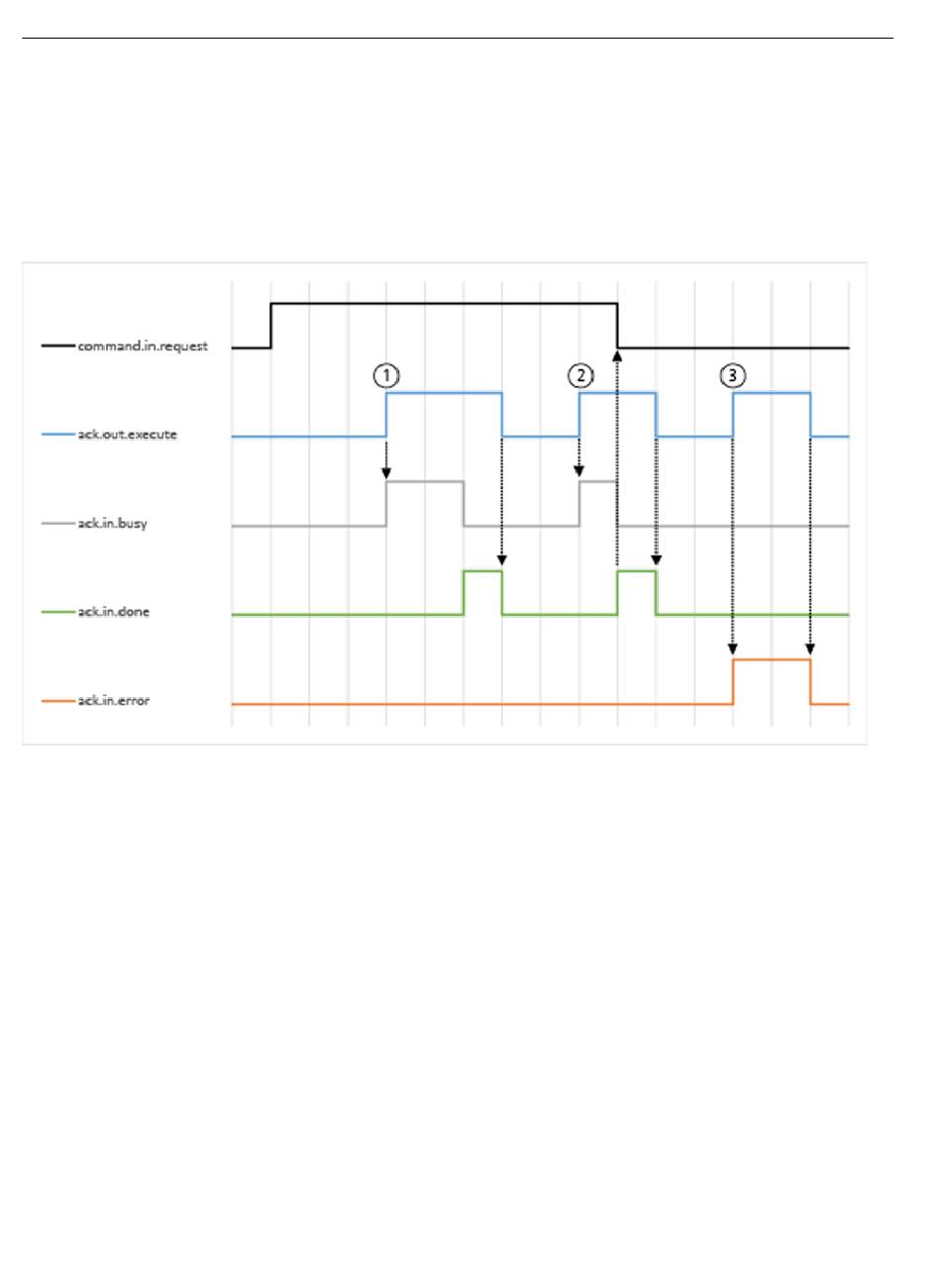

Diagramme des impulsions pour acquittement avec signal "execute"

Diagramme des impulsions
Le diagramme des impulsions suivant montre trois scénarios pour différents acquittements avec
"ack.out.execute".
1 Acquittement intermédiaire pendant un ordre de gestion des outils (command.in.request) avec signalisation en retour
positive, l'ordre de gestion des outils reste actif.
2 Acquittement final pendant un ordre de gestion des outils avec signalisation en retour positive, l'ordre de gestion des
outils est terminé en même temps qu'apparaît ack.in.done.
3 L'acquittement sans ordre de gestion des outils n'est pas autorisé.
Figure 6-5 Diagramme des impulsions avec "Execute"
6.7.5 Exemple "Déplacer l'outil"
Déplacement d'un outil
Dans SINUMERIK Operate, un outil doit être déplacé de l'emplacement "6" à l'emplacement "1"
dans le magasin.
Pour ce faire, l'outil (ici la position 6) est sélectionné sous "Magasin". Le transport est ensuite
déclenché via "Déplacer".
148
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
