Interface utilisateur SINUMERIK Operate
10.1 Configurer l'interface utilisateur
Entrées
IconX - pour les technolo‐
gies tournage et rectification
Icon9_2
Iconorder
DisableInNewToolDialog
DELETE_TOOLTYPE
GrindingTooltypes
IconTrafoYTurning
IconTrafoYTurning

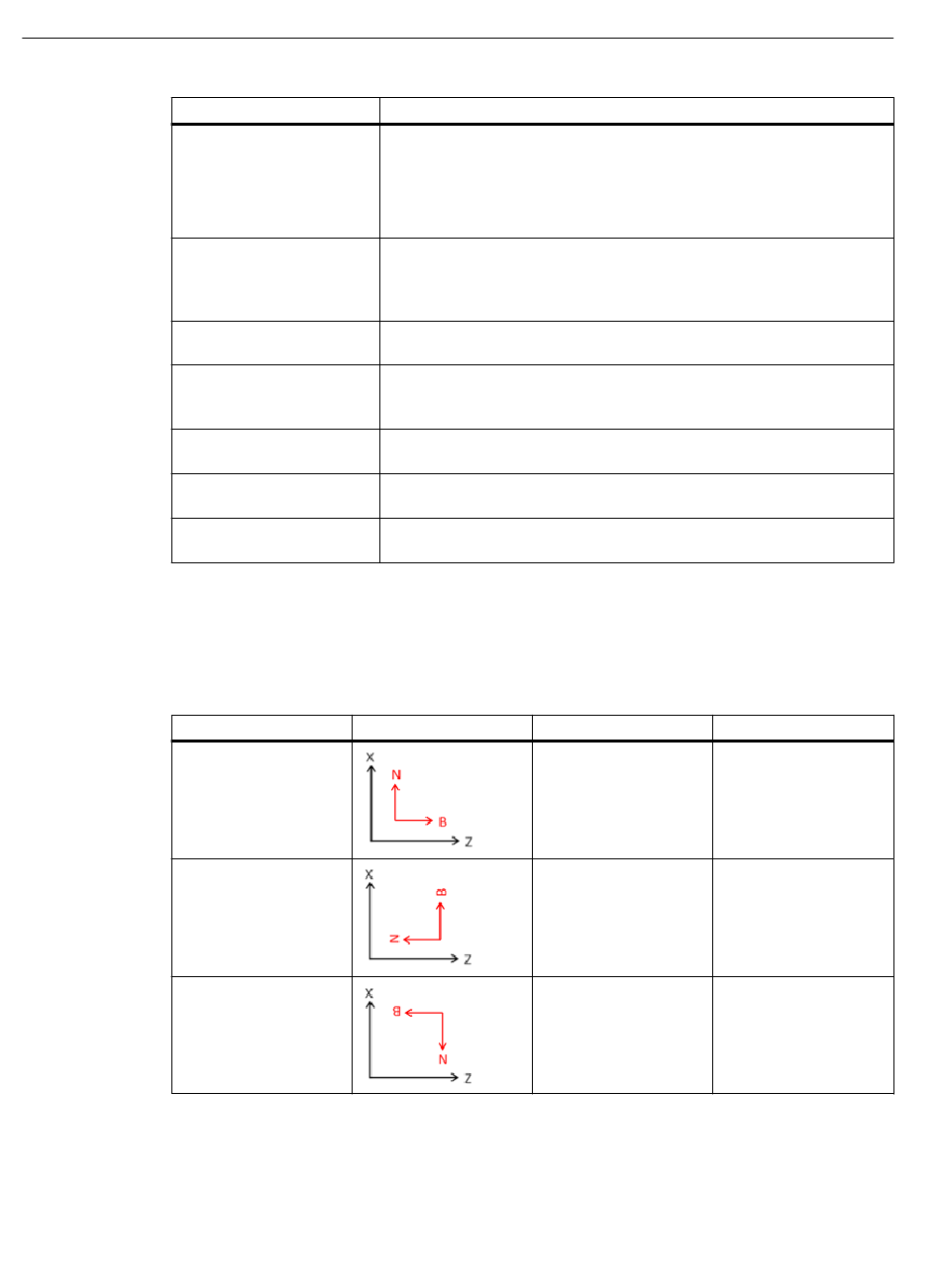

Si le système de coordonnées d'outil (B, N, O) ne correspond pas au SCP (Z, X, Y) lors de
l'usinage, une adaptation pour la représentation des positions des positions de tranchants,
des directions de référence et de la représentation de l'outil peut être configurée dans la
gestion des outils.
IconTrafoYTurning
0
1
2
750
Signification
Icône représentant le type d'outil (voir Icon9 - pour la technologie fraisage)
Particularité - dans les technologies tournage et rectification, différentes
positions d'outils sont prises en charge.
Le X est la position de l'outil représentée par l'icône. La position 9 est une
position non définie et est représentée par une croix.
Icône représentant le type d'outil dans la position du tranchant 9. Utilisée
lorsque la position du tranchant 9 doit être traitée comme une position de
tranchant valide. (voir <SETTINGS> - CreateNewToolWithCuttPos9Ena‐
bled, chapitre "Paramètres généraux (Page 714)")
Ordre de commutation des positions de l'outil, représentées par des icô‐
nes.
Cette entrée permet de ne pas proposer le type d'outil concerné lors de la
création de nouveaux outils. Si la liste d'outils détecte qu'il existe déjà un
outil de ce type, celui-ci est alors affiché.
Tous les types d'outils prédéfinis qui ne doivent pas être pris en charge
dans les listes d'outils.
Tous les types d'outils qui doivent être utilisés comme des types d'outils de
rectification.
Adaptation de l'affichage des positions des tranchants et des directions de
référence pour les outils de tournage Y (voir table ci-dessous)
Transformation Affectation d'icône
505, 515:
1,2,3,4,5,6,7,8
525, 535:
1,2,3,4,5,6,7,8
505, 515:
2,3,4,1,6,7,8,5
525, 535:
3,5,4,6,7,1,8,2
505, 515:
3,4,1,2,7,8,5,6
525, 535:
4,7,6,1,8,3,2,5
Description fonctionnelle, 01/2024, A5E48053832D AG
Direction de référence
505, 515:
1,2,3,4
525, 535:
1,2,3,4
505, 515:
4,3,1,2
525, 535:
4,3,1,2
505, 515:
2,1,4,3
525, 535:
2,1,4,3
Gestion des outils
