Description de la fonction
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
Les figures suivantes représentent les définitions de variable nécessaires pour les variantes
suivantes :
• Utilisation de deux broches dans deux canaux et une unité TO (fonctionnalité standard)
• Utilisation de deux broches dans un canal (fonctionnalité standard)
• Utilisation de 2 porte-outils dans 2 canaux (une unité TO)
• Utilisation de deux porte-outils dans un canal
Utilisation de numéros de broche
Canal 1
$TC_MDP2[1,1]=0
Broche 1 = emplacement 1
(dans le 2ème magasin interne)
$TC_MPP1[9998,1] = 2 = emplacement de
broche
$TC_MPP5[9998,1] = 1 = numéro de broche
$MC_SPIND_DEF_MASTER_SPIND = 1

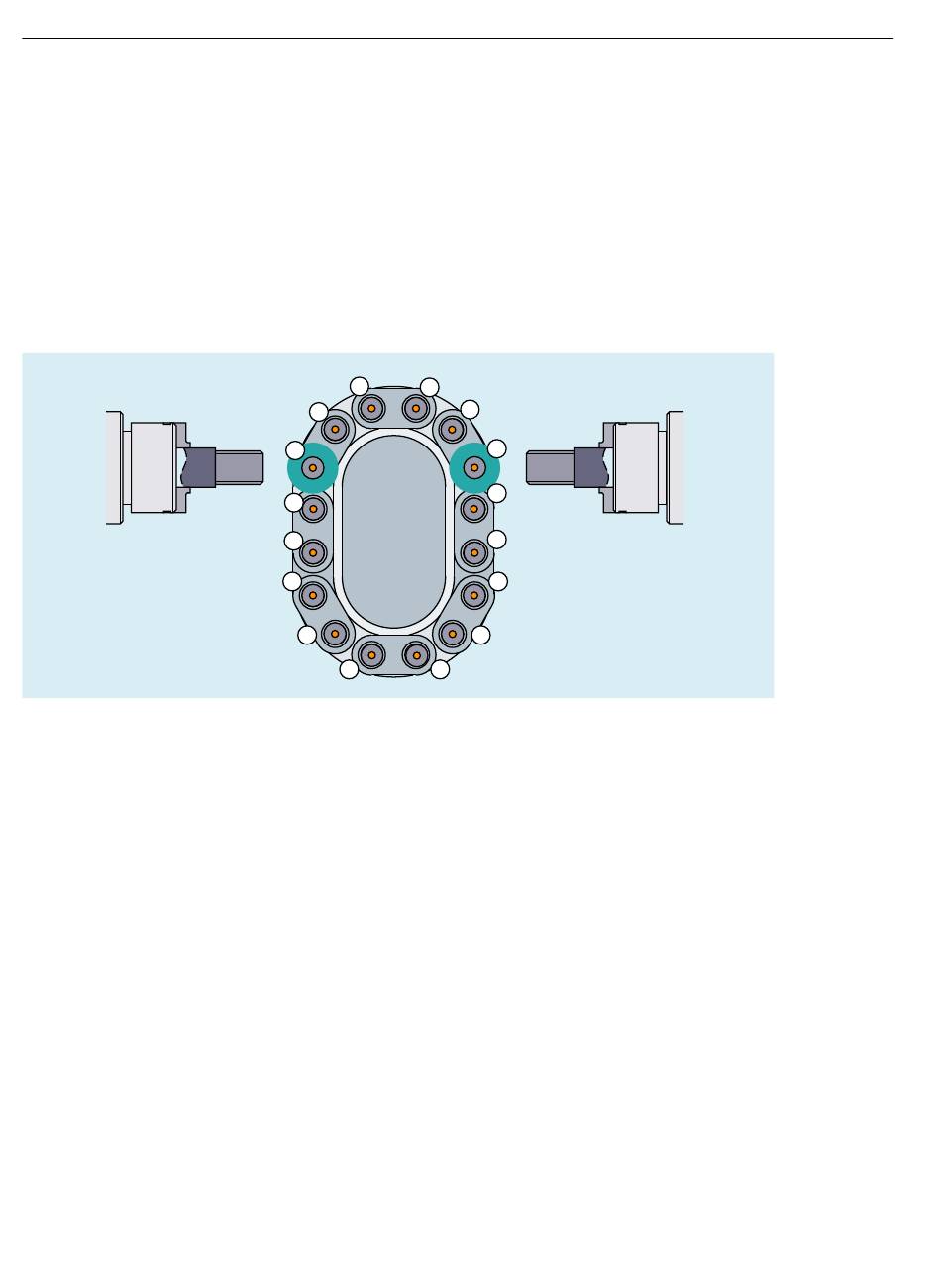

Figure 9-40 2 broches dans 2 canaux et 1 unité TO
Deux canaux utilisent les données d'une unité TO (avec un magasin). Une broche est définie
pour chaque canal.
La broche 1 avec le PM SPIND_DEF_MASTER_SPIND=1 a été déclarée broche maître sur le
canal 1. La broche 2 est la broche maître sur le canal 2.
Les deux broches doivent être numérotées différemment car l'affectation de la broche au
deuxième magasin interne (magasin tampon) doit être univoque.
Cette affectation s'effectue à l'aide de $TC_MPP1 (emplacement de broche) et de $TC_MPP5
(numéro de broche).
554
3
4
2
1
Magazin 1
16
$TC_MAP8[1]=6
15
14
13
12 11
Canal 2
5
$
TC_MDP2[1,2]=4
6
7
8
Broche 2 = emplacement 2
(dans le 2ème magasin interne)
9
$TC_MPP1[9998,2] = 2 = emplacement de
broche
$TC_MPP5[9998,2] = 12= numéro de broche
10 $MC_SPIND_DEF_MASTER_SPIND = 2
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
