Description de la fonction
9.2 Chargement

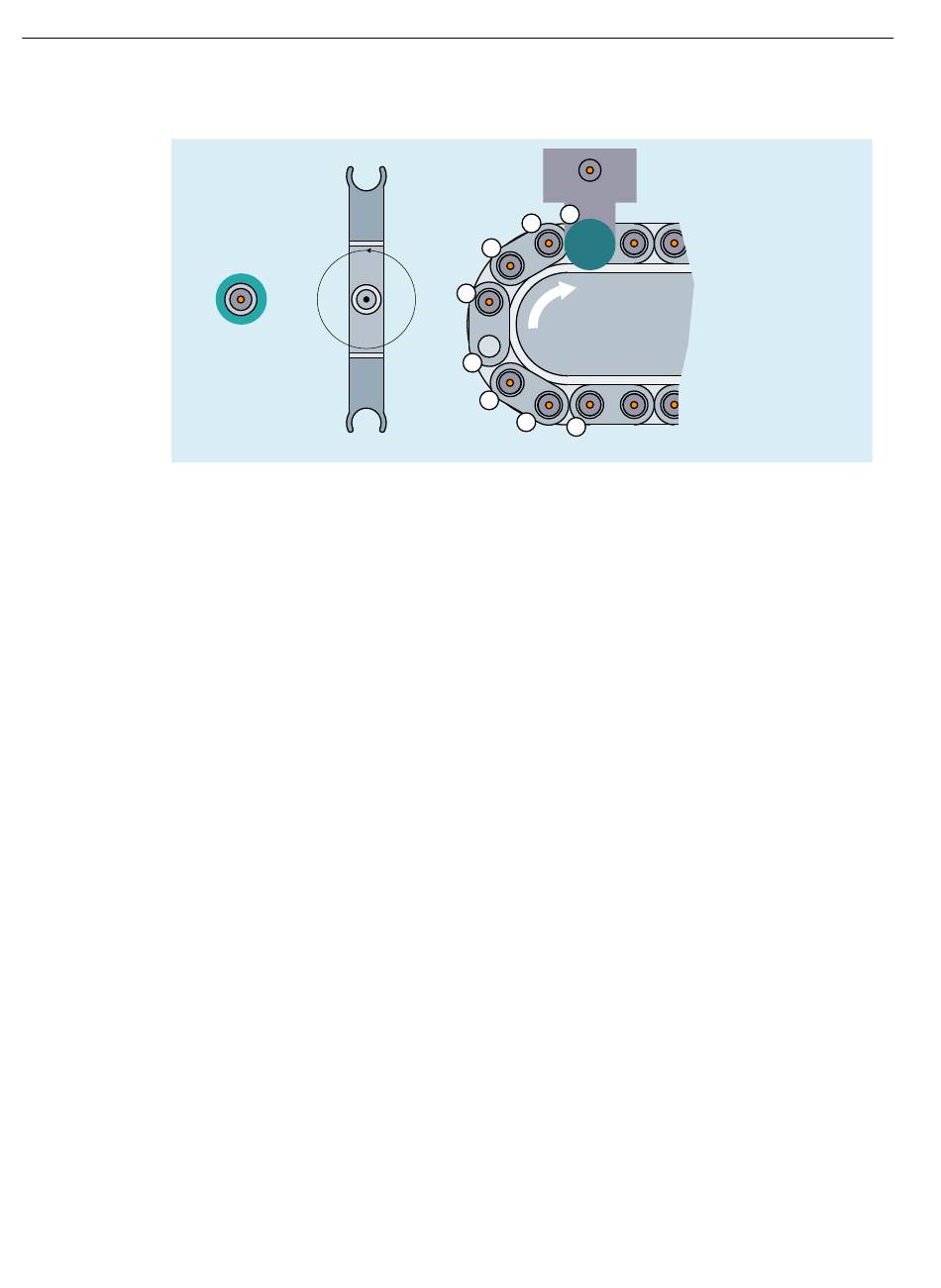

Exemple de chargement d'un outil dans un magasin réel
PC1 9999, 1
Emplacement
tampon 9998, 1
Figure 9-12
Déroulement du chargement
1. Une tâche "Chargement" est émise par la CN. Les paramètres sont transmis à l'interface
DB71. Une zone d'interface séparée est définie dans DB71 pour chaque point de chargement.
2. Le magasin déplace l'emplacement de magasin (vide) sélectionné vers le point de
chargement (DB71.DBW58/60).
3. L'outil est chargé dans le magasin (dans l'exemple, l'outil est inséré manuellement).
4. La tâche "Chargement" est acquittée via l'AP avec FC6/FC8.
Déclencher le chargement via SINUMERIK Operate
Les emplacements de magasin pour le point de changement vers la broche/le préhenseur et le
point de chargement sont caractérisés par des flèches dans le magasin d'outils.
Le chargement est déclenché dans SINUMERIK Operate :
1. Un outil est inséré avec "Nouvel outil" à la fin de la liste d'outils en tant qu'outil non chargé.
2. Le "chargement" de l'outil à l'emplacement du magasin est lancé via la touche logicielle.
464
Préhenseur 1,
9998, 2
Broche 1 =
Préhenseur 2,
9998, 3
Charger un magasin
1
4
3
2
Magasin 1
1
18
17
16
Description fonctionnelle, 01/2024, A5E48053832D AG
BS2 9999, 2
Br1 Broche 1
PC1 Point de
chargement 1
G1 Préhenseur 1
G2 Préhenseur 2
PC2 Point de
chargement 2
Gestion des outils
