Utilisation des numéros de porte-outil
Canal 1
$TC_MDP2[1,1]=0
Porte-outil 1 = emplacement 1
(dans le magasin tampon)
$TC_MPP1[9998,1] = 2 = emplacement de
broche
$TC_MPP5[9998,1] = 1 = numéro de broche
TOOL_MANAGEMENT_TOOLHOLDER = 1

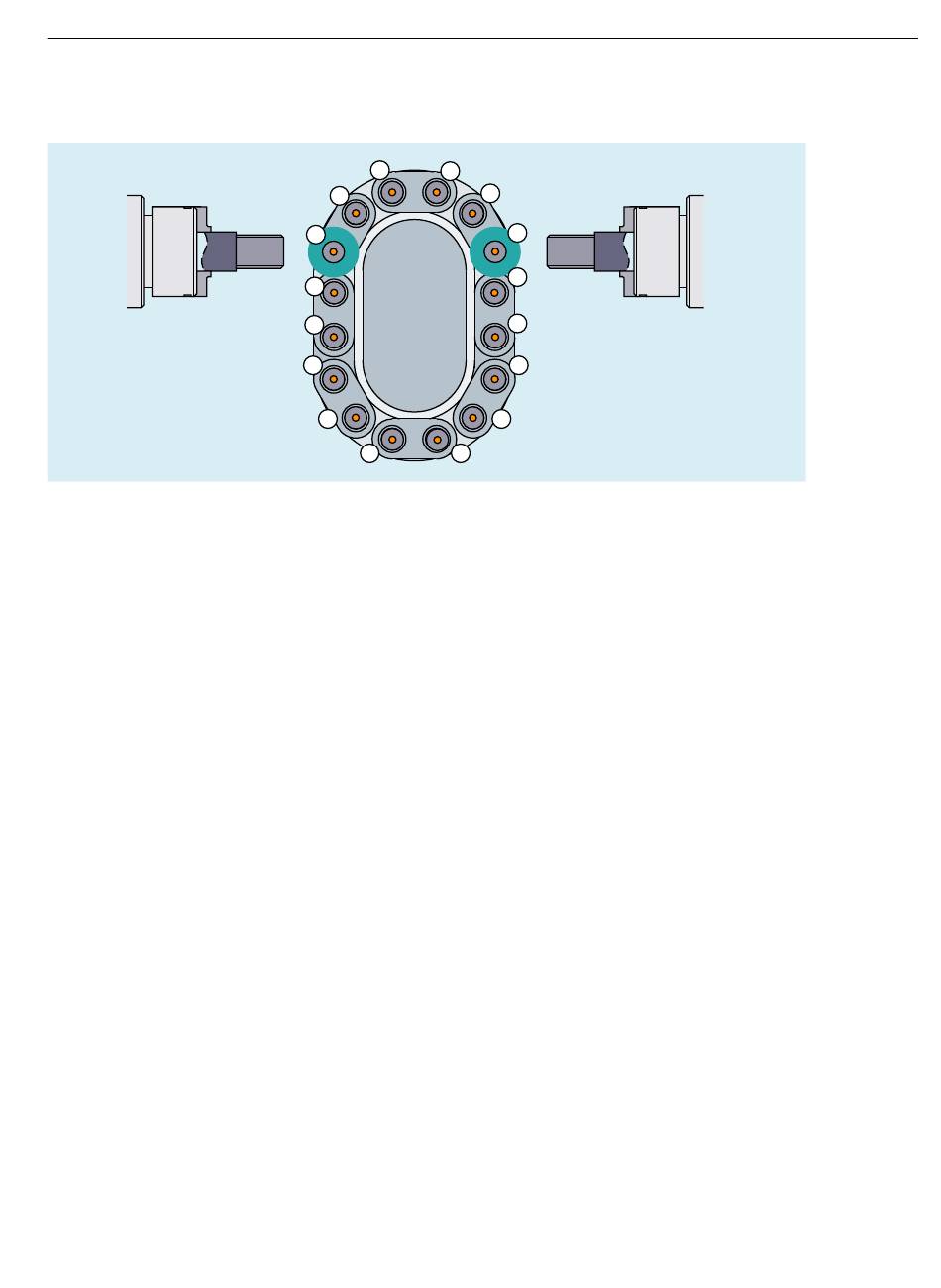

Figure 9-42 2 canaux avec chacun un porte-outil et une unité TO
(La position zéro se trouve dans le point de changement du porte-outil 1)
Deux canaux utilisent les données d'une unité TO (avec un magasin). Le changement
d'outil ne nécessite plus la spécification de numéros de broches. Les extensions
d'adresse de T et M se réfèrent désormais à la valeur du paramètre machine PM20124
$MC_TOOL_MANAGEMENT_TOOLHOLDER.
Le terme général "porte-outil" (emplacement d'usinage de l'outil) est utilisé à la place
de l'"emplacement de broche" (le standard est la broche). Si aucune extension d'adresse
n'est programmée, l'extension d'adresse est complémentée par la valeur de PM20124
TOOL_MANAGEMENT_TOOLHOLDER.
$MC_TOOL_MANAGEMENT_TOOLHOLDER = 0
La fonction précédente est conservée (réglage standard).
Une valeur supérieure à zéro active la nouvelle fonctionnalité.
$MC_TOOL_MANAGEMENT_TOOLHOLDER > 0
Si un changement d'outil est programmé dans un emplacement tampon de type "porte-outil"
avec $TC_MPP5 = TOOL_MANAGEMENT_TOOLHOLDER, les données de correction indiquées
pour cet outil corrigent la trajectoire.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
3
4
2
1
Magazin 1
16
$TC_MAP8[1]=6
15
14
13
12 11
Canal 2
5
$
TC_MDP2[1,2]=4
6
7
Porte-outil 2 = emplacement 2
8
(dans le magasin tampon)
$TC_MPP1[9998,2] = 2 = lieu d'usinage
9
$TC_MPP5[9998,2] = 12= numéro de
porte-outil
TOOL_MANAGEMENT_TOOLHOLDER = 2
10
