9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
et DBW(n+26)) doit être communiquée à FC8/FC6 dans les paramètres "OldToolMag",
"OldToolLoc" en relation avec le paramètre "État" = 1 après l'exécution de l'instruction de
changement.
Description de l'opération de changement dans la broche
L'outil à l'emplacement 1, magasin 1 doit être ramené à la broche (n° mag. 9998, emplacement
1) et l'outil dans la broche doit être ramené au magasin 1 à l'emplacement 8.
Préhenseur 1
Broche 1
Broche 1 = magasin 9998, emplacement 1
Préhenseur 1 = magasin 9998, emplacement 2
Préhenseur 2 = magasin 9998, emplacement 3

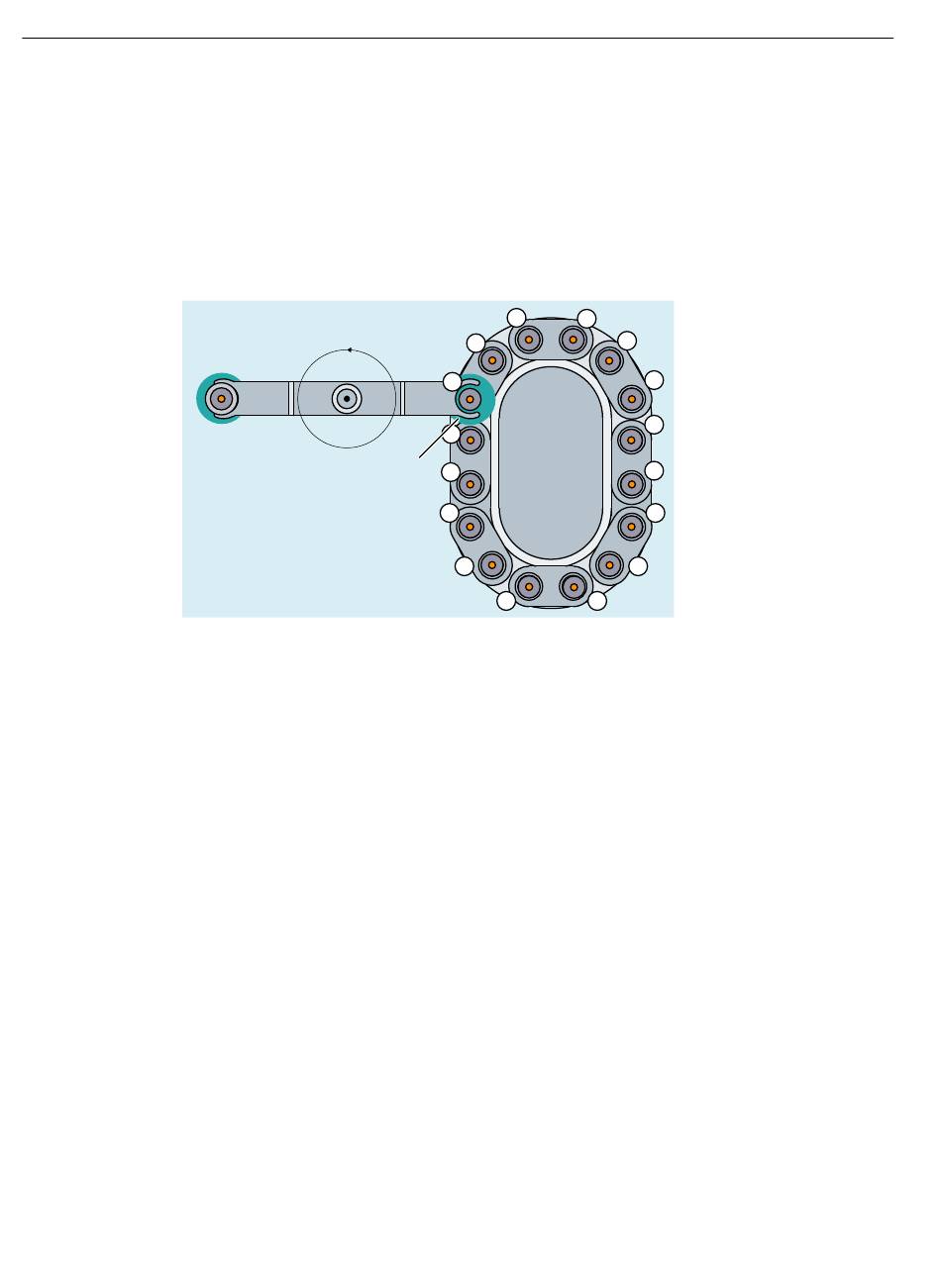

Figure 9-32
Le changement d'outil dans la broche est divisé en deux étapes (pour
TOOL_CHANGE_MODE=1) :
1. Préparer le changement :
Rechercher un nouvel outil et le déplacer au point de changement
2. Exécuter le changement :
Nouvel outil dans la broche et ancien outil dans le magasin à l'emplacement approprié
1. Préparation du changement
Le bit 2 est mis à 1 dans DB72.DBB n+0. Lors de la préparation du changement, les positions
actuelles des outils sont communiquées à FC8/FC6 dans les paramètres associés une fois
l'opération de préparation terminée. Dans ce cas, l'"état" = 1 est paramétré pour FC8. Cela
signifie que "l'ancien outil" se trouve toujours dans la broche, le "nouvel outil" est soit
toujours au même emplacement dans le magasin source, soit stocké dans un emplacement
tampon.
Les informations suivantes sont communiquées au FC8/FC6 :
• Le nouvel outil se tient prêt au point de changement, mais se trouve toujours dans le magasin
(NewToolMag = 1 et NewToolLoc = 1).
• L'ancien outil se trouve encore dans les broches (OldToolMag = 9998 et OldToolLoc = 1).
504
Préhenseur 2
1
16
Point de change-
15
ment pour broche
14
Changement d'outil dans la broche
3
4
5
2
Magasin 1
13 10
12 11
Description fonctionnelle, 01/2024, A5E48053832D AG
6
7
8
9
