11.3 Interface AP dans le DB19
11.3.6.3 Déroulement
Déroulement

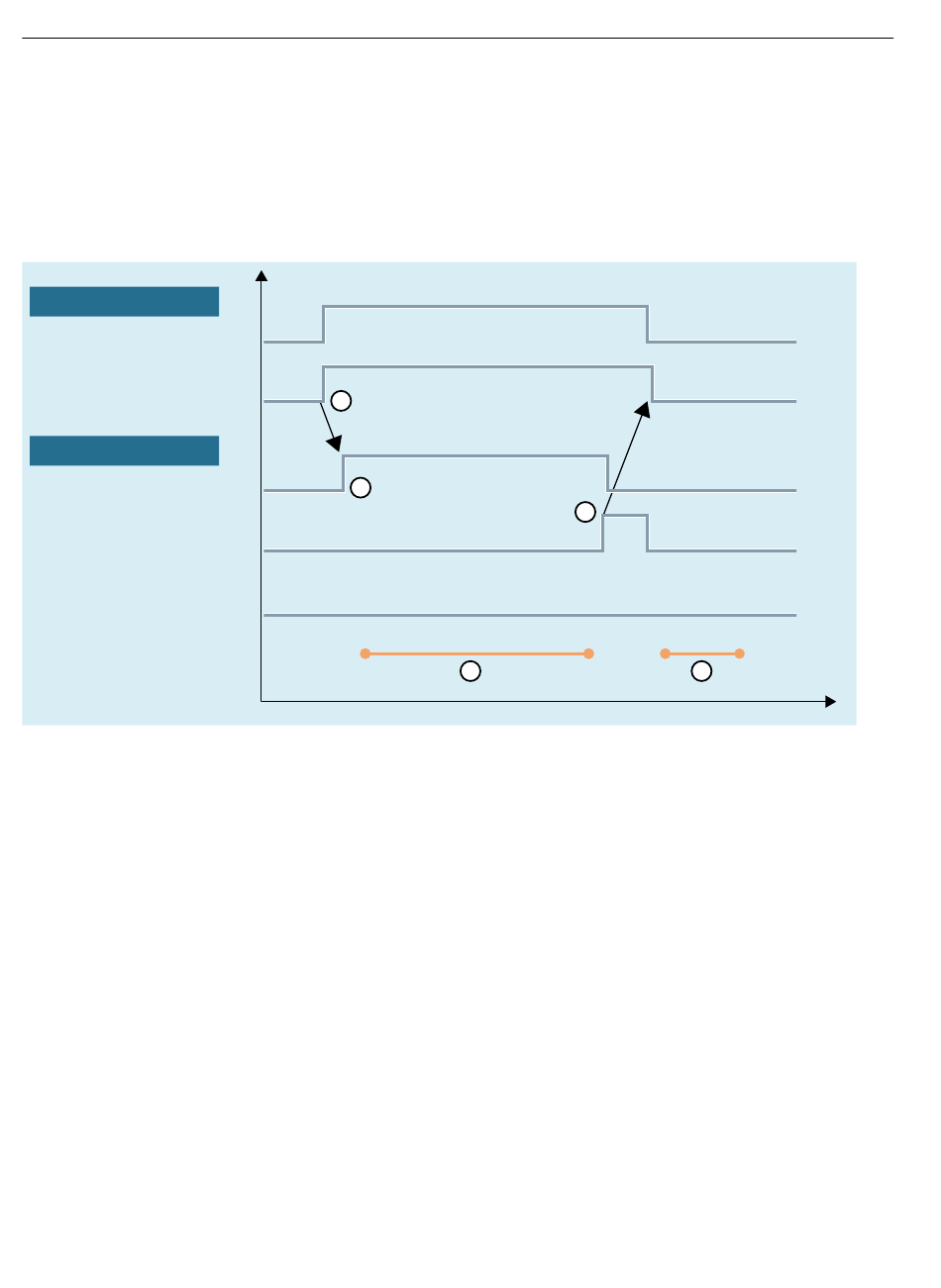

Le diagramme des impulsions ci-dessous illustre l'exécution sans erreur de la fonction
"Nouvel outil à partir du porte-code".
SINUMERIK Operate
Read (DB19.DBX259.0)
Request (DB19.DBX256.0)
PLC
Active (DB19.DBX258.2)
Done (DB19.DBX258.0)
Error (DB19.DBX258.1)
①
Déclenchement de la fonction par l'utilisateur
Les signaux "Read = 1" et "Request = 1" sont définis dans l'interface AP avec la fonction "Nouvel outil à partir du porte-
code".
②
Signalisation en retour de l'AP
L'AP met alors le signal sur "Active = 1".
③
Période d'usinage
L'AP lit les données d'outil du porte-code et les enregistre dans le bloc de données configuré.
④
Signalisation en retour Période d'usinage
• Si les données d'outil sont entièrement disponibles dans le bloc de données, l'AP active les signaux "Active = 0" et
"Done = 1".
• SINUMERIK Operate réinitialise alors les signaux "Read" et "Request".
• L'AP réinitialise également le signal "Done".
⑤
Période d'usinage
Les données d'outil du bloc de données sont lues par l'IHM et l'outil est chargé.
Figure 11-20 Diagramme des impulsions en cas d'exécution positive
862
1
2
3
4
5
Description fonctionnelle, 01/2024, A5E48053832D AG
