Programmation AP Basic Program

7.1 Aperçu

Vue d'ensemble

CN
Paramètres
machine
Gestion des
outils
Données de
magasin

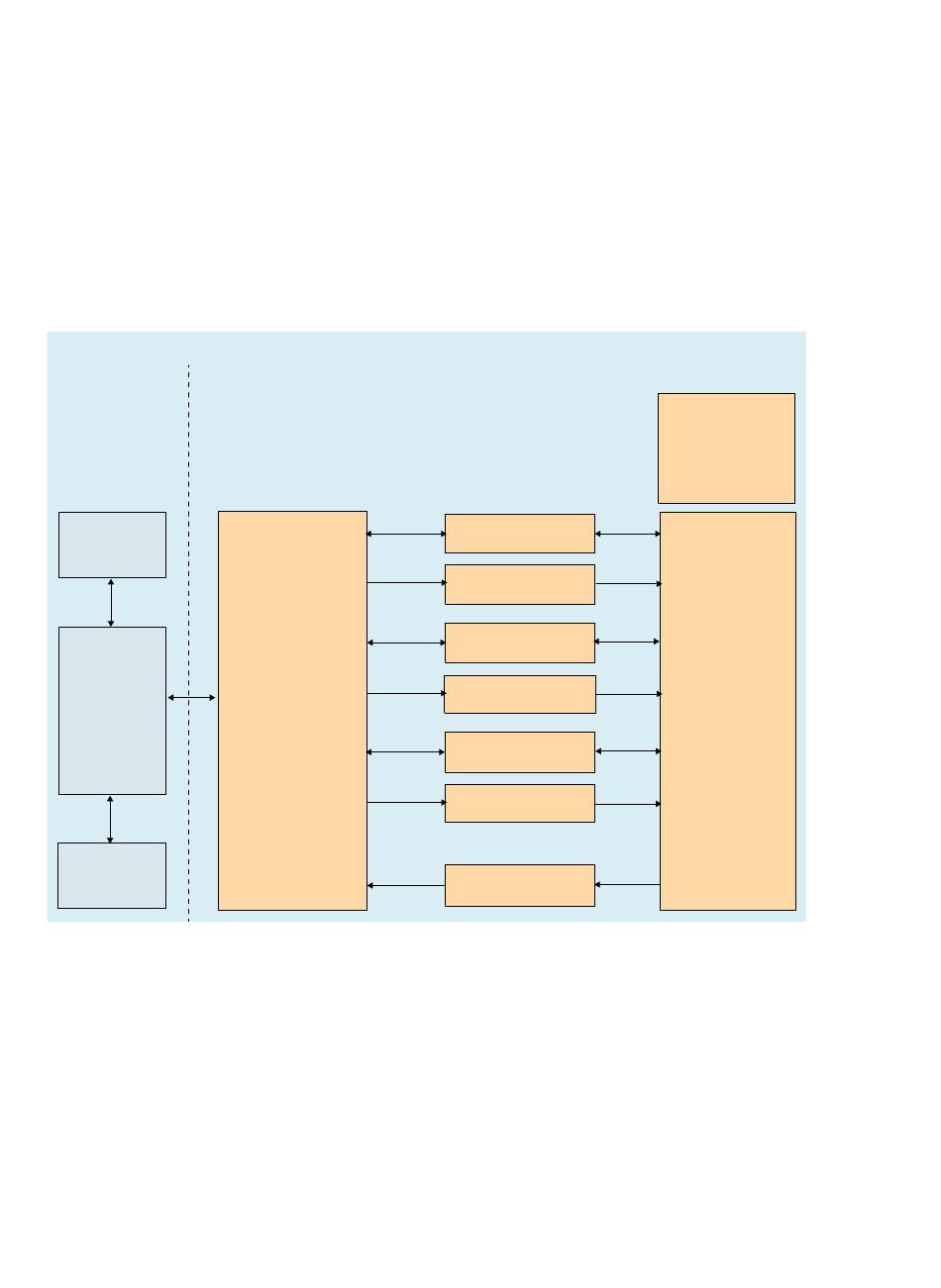

Figure 7-1 Mise en service du programme AP
Le programme de base fournit aux interfaces de gestion des outils (blocs de données
DB71-DB73) les informations pour le nouvel outil et l'ancien outil. L'utilisateur doit traiter
ces données de l'interface active dans son programme utilisateur et s'assurer que les outils
(anciens et nouveaux) arrivent aux positions appropriées (magasin, emplacement). Chaque
changement d'emplacement d'un outil doit être communiqué à la gestion des outils via l'état
d'acquittement FC7 ou FC8/FC6 afin que la gestion des outils sache toujours où se trouve un
outil.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
nck_adapter
AP
DB71 Séquence de
chargement/déchargement,
magasin à râtelier
DB1071 Données
multitool
DB72 Point de change-
ment broche
DB1072 Données
multitool (broche)
DB73 Point de change-
ment tourelle revolver
DB1073 Données
multitool
FC6, FC7, FC8
Blocs de transfert
Programme AP
utilisateur (OB100)
Call FB1
Générer des blocs de
données de gestion
des outils
Programme AP
utilisateur (OB1)
Fonctions de
charge-
ment/déchargement et
de changement d'outil
Call FC6, 7, 8
Acquittement des
étapes de transfert
- OU -
DB71, 72, 73
acquittement final
standard
Acquittement de l'état
