Description de la fonction
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
TOOL_MANAGEMENT_TOOLHOLDER = 1
Porte-outil 1 = emplacement 1
(dans le magasin tampon)
$TC_MPP1[9998,1] = 2 = lieu d'usinage
$TC_MPP5[9998,1] = 1 = numéro de porte-outil
(porte-outil maître)

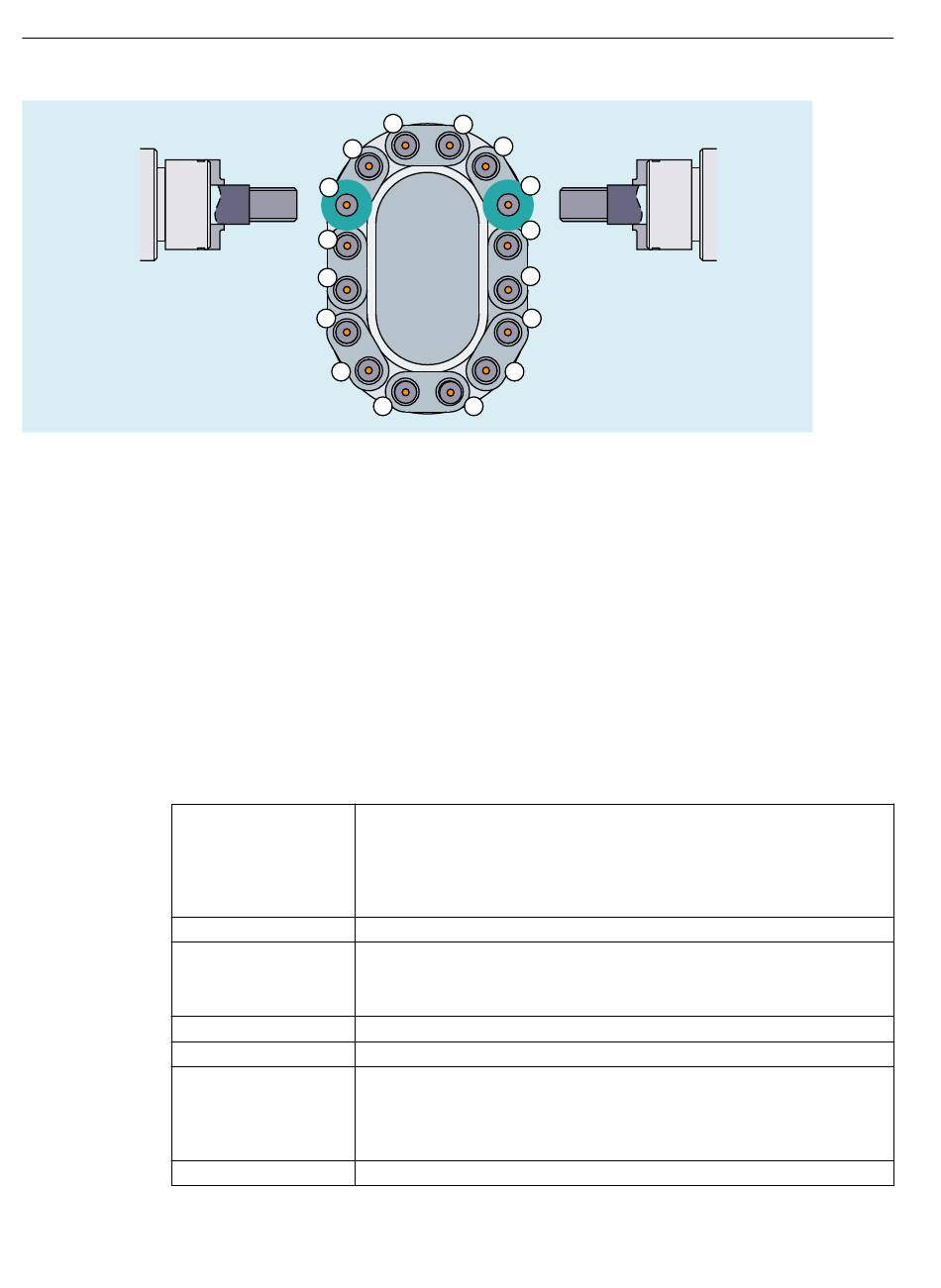

Figure 9-43 1 canal avec 2 porte-outils
(La position zéro se trouve dans le point de changement du porte-outil 1)
Deux porte-outils d'un canal fonctionnent avec un magasin. Le porte-outil 1 a été déclaré
maître avec TOOL_MANAGEMENT_TOOLHOLDER = 1 . Le porte-outil 2 est donc un porte-
outil secondaire.
Exemple de programmation :
L'instruction de langage SETMTH (numéro de porte-outil) permet de déclarer un porte-outil
parmi plusieurs comme porte-outil maître.
Le réglage de base après la mise sous tension est déterminé par le paramètre machine
$MC_TOOL_MANAGEMENT_TOOLHOLDER, le comportement au démarrage et au Reset de la
CN par les paramètres machine $MC_START_MODE_MASK et $MC_RESET_MODE_MASK.
SETMTH (Numéro de porte-outil),
T="Fraise" M06
...
T2="foret" M2=6
...
SETMTH(2)
T="Fraise_2" M06
...
558
3
2
$TC_MDP2[1,1]=0
1
Magazin 1
16
$TC_MAP8[1]=6
15
14
13
12
; Pas d'extension d'adresse programmée -> le porte-outil maître est adressé
(porte-outil 1 - valeur du paramètre machine $MC_TOOL_MANAGE‐
MENT_TOOLHOLDER).
; Le changement d'outil s'effectue à l'emplacement tampon 1.
; La trajectoire est corrigée avec les corrections de l'outil "Fraise"
; L'extension d'adresse pour le porte-outil secondaire a été programmée.
; Le changement d'outil s'effectue à l'emplacement tampon 2.
; La trajectoire n'est pas corrigée
; déclare le porte-outil 2 comme porte-outil maître
; Pas d'extension d'adresse programmée -> le porte-outil maître est adressé
(porte-outil 2).
; Le changement d'outil s'effectue à l'emplacement tampon 2.
; La trajectoire est corrigée avec les corrections de l'outil "Fraise_2".
4
5
$
TC_MDP2[1,2]=4
6
7
Porte-outil 2 = emplacement 2
8
(dans le magasin tampon)
9
$TC_MPP1[9998,2] = 2 = lieu d'usinage
$TC_MPP5[9998,2] = 12= numéro de
porte-outil
(porte-outil secondaire)
10
11
Description fonctionnelle, 01/2024, A5E48053832D AG
