9.3.2 Déchargement d'outil avec l'AP Basic Program
9.3.2.1 Déroulement du déchargement
Le déchargement consiste à retirer l'outil du magasin. Il s'agit essentiellement d'un transport
d'outil d'un magasin réel au magasin de chargement. L'emplacement privé de l'outil et toutes les
réservations dans le magasin réel sont supprimés.
PC1
9999, 1
Br1
9998, 1

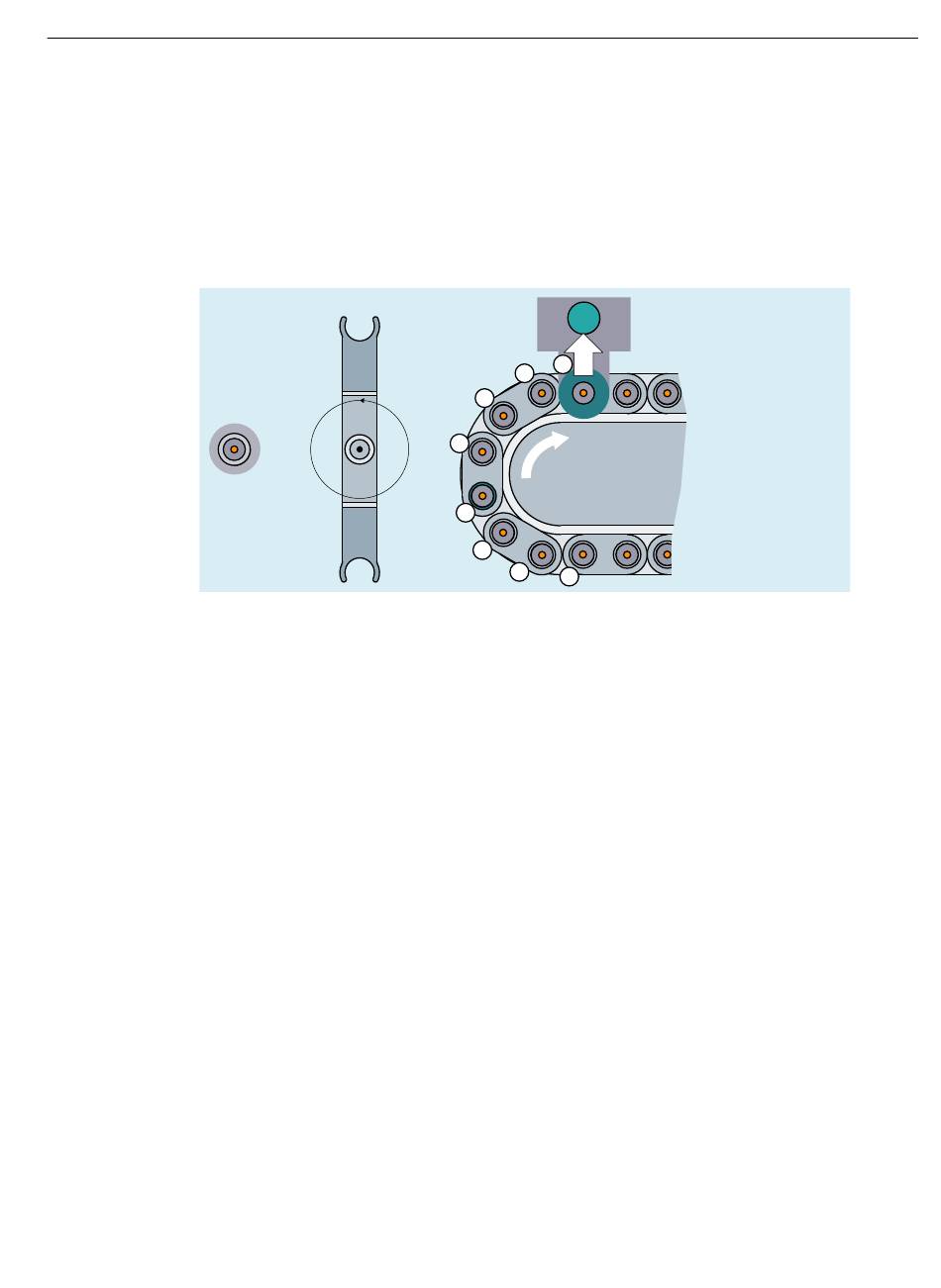

Figure 9-18
Déroulement du déchargement
1. Une tâche "Déchargement" est émise par la CN. Les paramètres sont transmis à l'interface
DB71. Une zone d'interface séparée est définie dans DB71 pour chaque point de chargement.
2. Le magasin déplace l'emplacement de magasin (chargé) sélectionné vers le point de
chargement (DB71.DBW58/60).
3. L'outil est déchargé du magasin (dans l'exemple, l'outil est retiré manuellement).
4. La tâche "Déchargement" est acquittée via l'AP avec FC6/FC8.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
"FRAISE_1"
G1,
9998, 2
2
G2,
9998, 3
Déchargement du magasin
1
4
3
Magasin 1
1
18
17
16
Description de la fonction
9.3 Déchargement
BS2 9999, 2
Br1 Broche 1
PC1 Point de
chargement 1
G1 Préhenseur 1
G2 Préhenseur 2
PC2 Point de
chargement 2
