Description de la fonction
9.14 Adaptateur d'outil

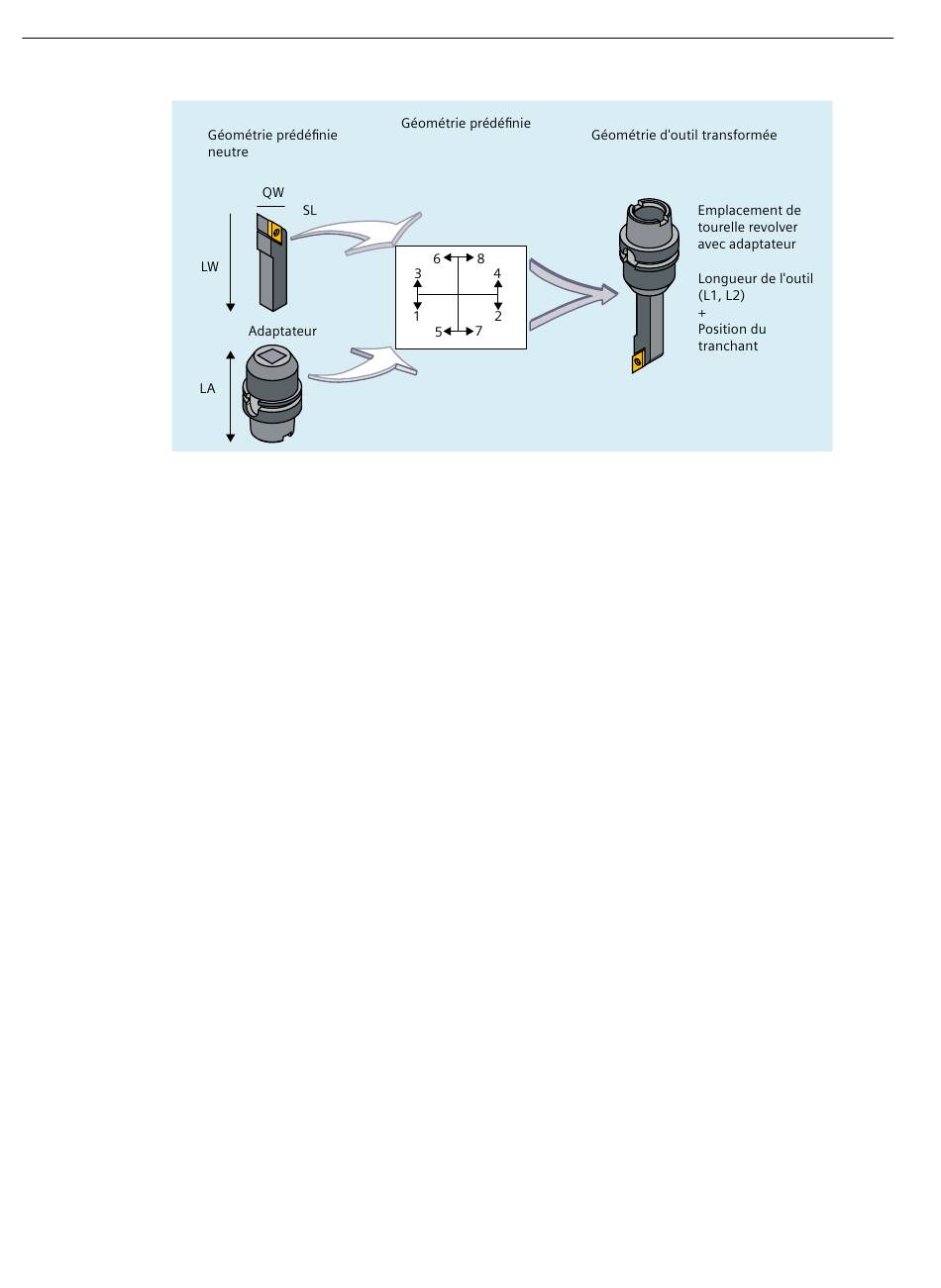

Figure 9-77
Transformation d'adaptateur
La donnée adaptateur "transformation adaptateur" permet une orientation fixe de l'outil sur
l'adaptateur ou une orientation de l'adaptateur comprenant l'outil qu'il contient par rapport à la
machine.
Lorsque vous travaillez avec des données d'adaptateur, les variables système $TC_DP21,
$TC_DP22 et $TC_DP23 ont une référence différente et ne sont donc qu'un composant formel
du bloc de données de tranchant dans la CN.
9.14.5.2
Description fonctionnelle
La fonction de données d'adaptateur doit être activée via un paramètre machine (PM18104 :
$MN_MN_MM_NUM_TOOL_ADAPTER).
Pour que le réglage prenne effet, le bit 7 doit être activé dans PM18080
MM_TOOL_MANAGEMENT_MASK.
Spécifications
Deux types de définition de données d'adaptateur peuvent être définis via les paramètres
machine :
• Un bloc de données d'adaptateur est affecté par défaut à chaque emplacement de magasin.
• Les blocs de données d'adaptateur peuvent être isolés des emplacements de magasin.
L'affectation à des emplacements de magasin est alors une étape supplémentaire à effectuer.
L'emplacement de magasin est le point de référence pour l'adaptateur et l'outil. Les deux
sont affectés à l'emplacement de magasin.
686
Transformation d'adaptateur
Description fonctionnelle, 01/2024, A5E48053832D AG
