Description de la fonction
9.2 Chargement
Dans ce cas précis (le chargement depuis l'emplacement 1 dans le magasin 1), la position du
magasin est mise à 1 avec l'acquittement final (Status_1) (les éventuels décalages existants
sont ignorés). Cela n'est pas toujours souhaité, p. ex. lors du chargement d'une tourelle
revolver, puisque le HMI Operate dérive l'affichage de la position actuelle du magasin.

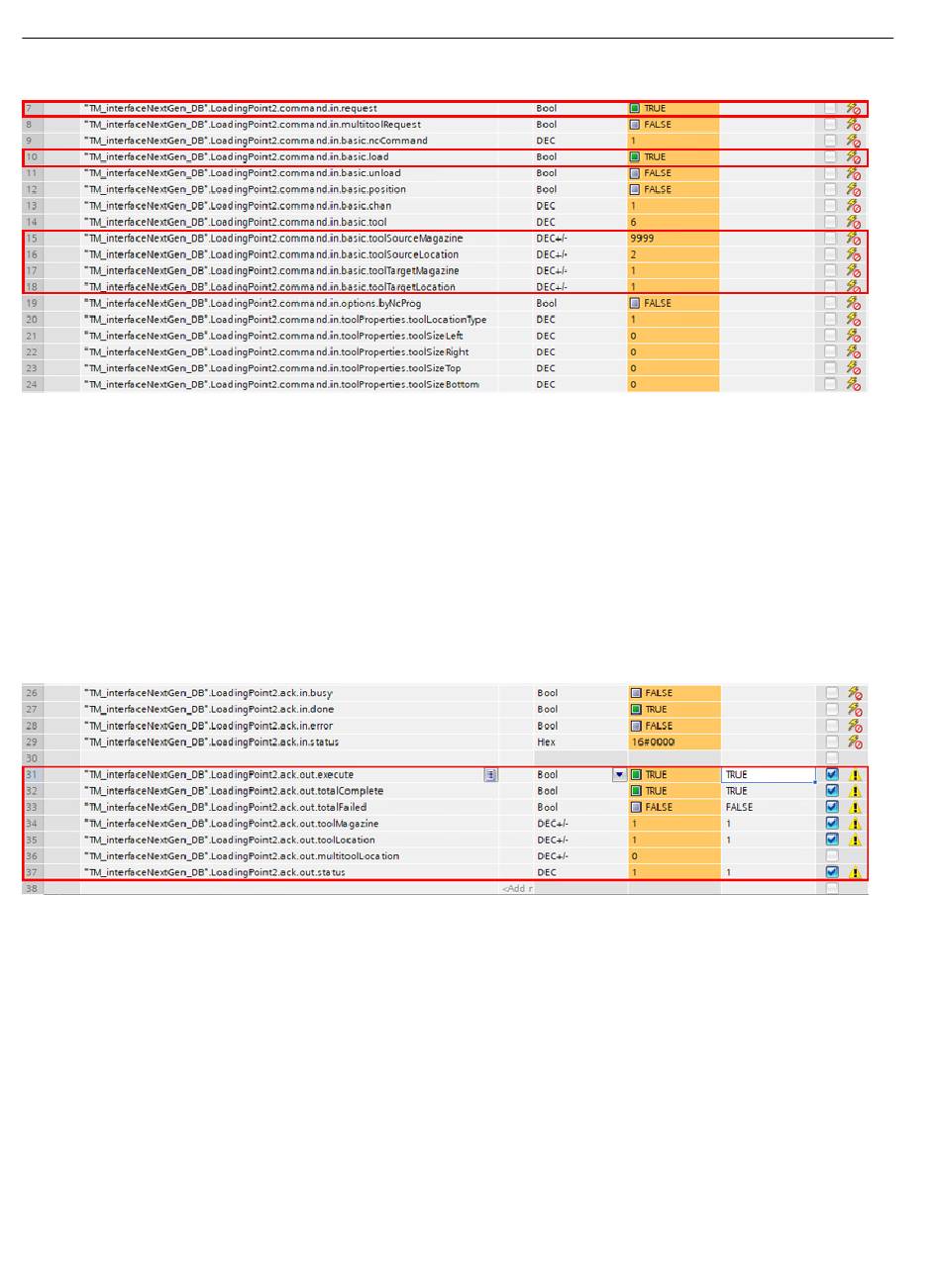

L'acquittement est également effectué via LoadingPoint2 :
LoadingPoint2.ack.out.execute = TRUE ; L'acquittement est transmis à la CN avec
TRUE.
LoadingPoint2.ack.out.totalComplete = TRUE ; L'acquittement global est actif.
Avec l'acquittement global, les paramètres restants de LoadingPoint2.ack.out. ne sont
pas évalués et peuvent être mis à "0".
Une fois la tâche acquittée, celle-ci doit être terminée avec
LoadingPoint2.ack.out.execute = FALSE.
Problèmes lors du chargement
Un outil ne peut pas être chargé. Les points suivants doivent être vérifiés :
• Le type d'emplacement est-il correct ?
• Existe-t-il un emplacement vide approprié ?
• Le nombre d'outils validés dans la CN (MD18082) est-il atteint ?
462
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
