Définition du numéro d'emplacement pour la distance
d'emplacement MT :
Emplacement MT 1 = 1, Emplacement MT 2 = 2, ...Emplace-
ment MT 6 = 6

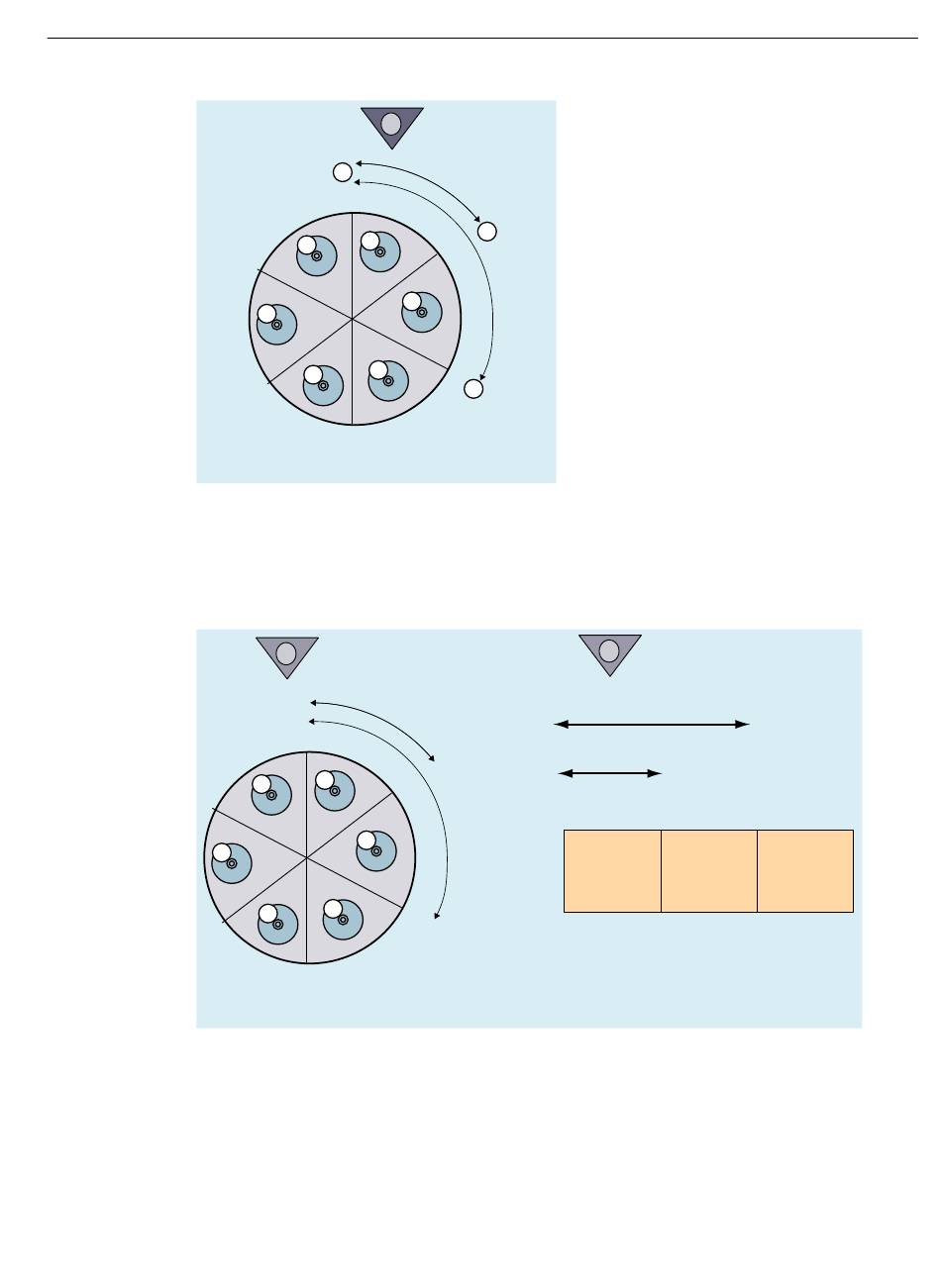

Figure 9-61
La figure montre le codage de distance des emplacements dans le multitool, c.-à-
d. le numéro de l'emplacement MT respectif lui-même. Ce codage de distance est
particulièrement adapté aux machines qui travaillent avec des géométries multi-outils
similaires, par ex. uniquement des mini tourelles revolvers.
5
Figure 9-62
Cette figure illustre les géométries typiques. Les angles α et les longueurs sont transmis
à l'AP. Cela permet par ex. d'utiliser les multitools qui ont des géométries différentes
sur une machine et de les traiter par l'AP (les emplacements MT ne sont pas disposés
symétriquement : Les multitools sont certes symétriques en eux-mêmes, mais différents
multitools ont des distances différentes entre les emplacements MT).
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
1
1
6
2
5
3
4
Numéro d'emplacement
Point de référence
des distances
α
1
1
6
2
3
4
Définition de l'angle
pour la distance d'emplacement MT :
α ... α =
= 0, Angle 1 à emplacement 3
1 3
Angles et longueurs
Point de référence
des distances
2
3
α
2
d1
Outil:"A",
outil frère 1
α
3
Définition de la longueur
pour la distance d'emplacement MT :
d1 = 0, ...d3 = Angle jusqu'à Emplacement3
Description de la fonction
9.6 Utilisation de multitools
Point de référence des
distances
d3
d2
Outil:"B",
Outil:"A",
outil frère 4
outil frère 3
2
1
3
