Charger La Configuration De Trace Dans La Commande Et L'enregistrer - Siemens Sinumerik One Basic Program Plus Consignes De Fonctionnement

Figure 6-8 Exemple Trace
L'enregistrement du signal permet par exemple de tracer la séquence chronologique de
l'acquittement.

Charger la configuration de Trace dans la commande et l'enregistrer

Une fois la configuration de Trace chargée dans la commande, une ligne s'affiche dans Trace pour
chaque signal ; Trace est en ligne.
1. Commencer l'enregistrement
2. Déclencher le "Déplacement" dans SINUMERIK Operate
3. Passer à la table de visualisation "Relocate"
4. Effectuer un acquittement global
5. Mettre "Execute" sur "False".

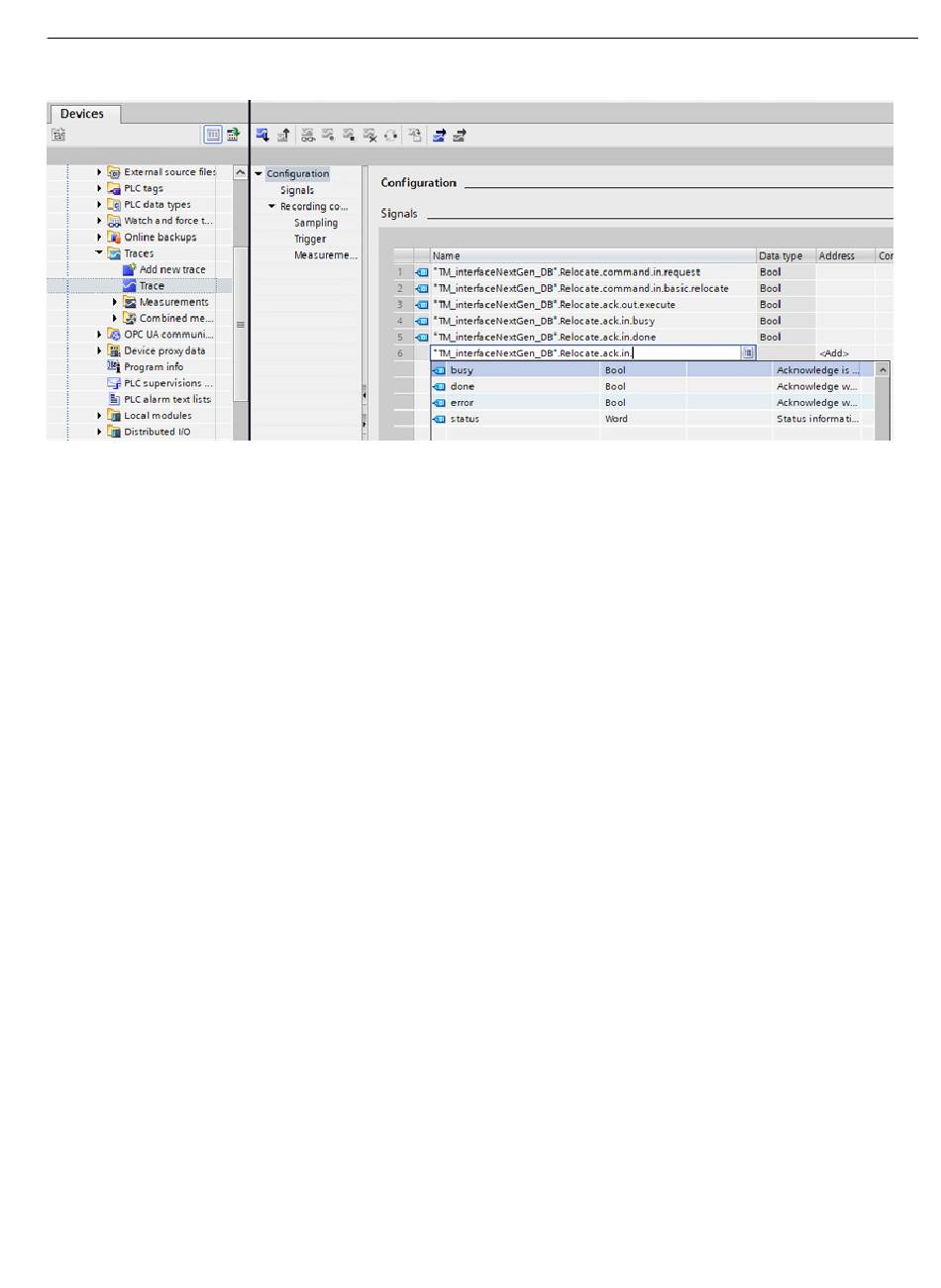

Le graphique ci-dessous montre l'enregistrement de Trace d'un acquittement.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
Programmation AP Basic Program plus
6.7 Signalisations à la CN (acquittements)
153
