Connexion porte-code - Tool Ident Connection (option)
11.5 Exemples
Hotlink_DataChange
(Request-Bit 0->1)
Lecture du code K depuis l'AP
Régler Active-Bit
Paramètres de transfert de l'AP
Front descendant
Lire les données de porte-code
(Request Bit ->0)
Conversion de données + fusion
Déclencher les services PI requis
via les SITmServices
SITmServices
Décrire les paramètres de retour
Définir Done-Bit

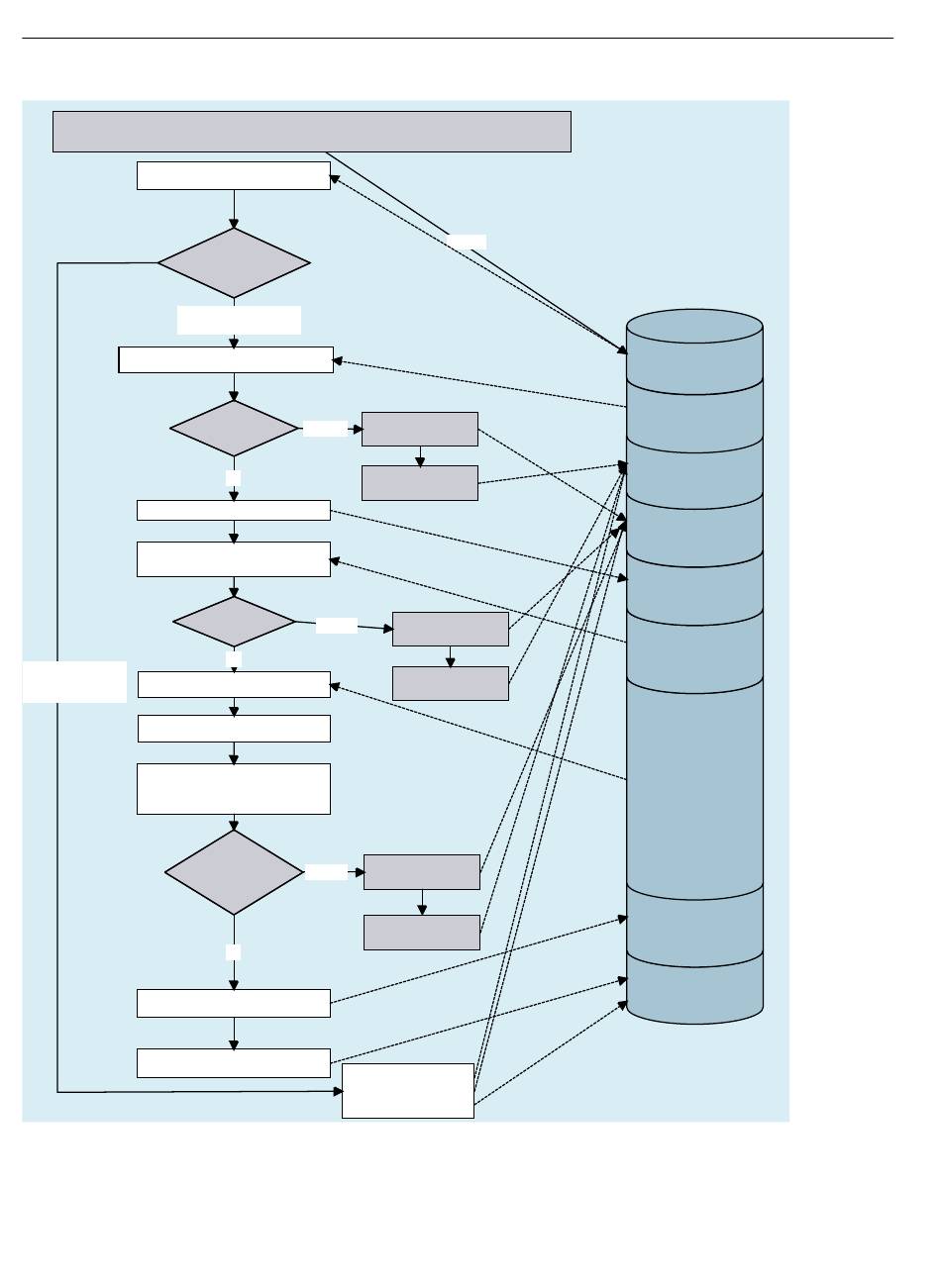

Figure 11-30 Diagramme : chargement depuis le porte-code via l'interface AP
888
Tool Ident Connection
Front
montant/
descendant
Front montant
Valide
NON
Code K ?
OUI
Définir le bit d'erreur
lire
Paramètres
NON
valide ?
OUI
Signalisation
en retour
NON
positif ?
Définir le bit d'erreur
OUI
Done-Bit & Error-Bit
réinitialiser
Définir Error-Code = 0
Hotlink
Code d'erreur
écriture
Code d'erreur
écriture
Définir le bit d'erreur
Code d'erreur
écriture
Description fonctionnelle, 01/2024, A5E48053832D AG
DB19
DB19.DBX250.0
(Request-Bit)
DB19.DBB251
(Code K)
DB19.DBX252.1
(Error-Bit)
DB19.DBW254
(Error-Code)
DB19.DBX252.2
(Active-Bit)
DB19
Décalage 140
Paramètres de transfert
DB111
DB19
Décalage 198
Paramètres de retour
DB19.DBX252.0
(Done-Bit)
Gestion des outils
