Remarque
TaskIdent 5 ne peut être programmé que lors du transfert de l'outil (magasin → emplacement
tampon). Sinon, un message d'erreur est affiché, mais le transfert est quand même effectué.
La réservation est automatiquement réinitialisée lors du rapatriement de l'outil de
l'emplacement tampon au magasin.
9.5.2.3

Positionnement du magasin

Vue d'ensemble

Lors du positionnement, une instruction de déplacement est envoyée de la gestion des outils à
l'AP via DB71 (Page 203).
• Dans DB71.DBB(n+0), le bit 3, "positionnement au point de chargement" est mis à 1.
• Le n° de magasin et le n° d'emplacement (en tant que destination) sont transmis dans les
paramètres DB71.DBW(n+20) et (n+22) lors du positionnement.
L'AP déplace alors cet emplacement au point de chargement. Le numéro du point de
chargement est entré dans DB71.DBW (n+18) ou résulte également du numéro de l'interface.
Lorsque l'AP a déplacé l'emplacement du magasin au point de chargement, FC8/FC6 est
appelé et l'opération est acquittée avec l'état 5, changement de position. Pour le point de
chargement 2, n = 34.
PC1
9999, 1
Br1
9998, 1

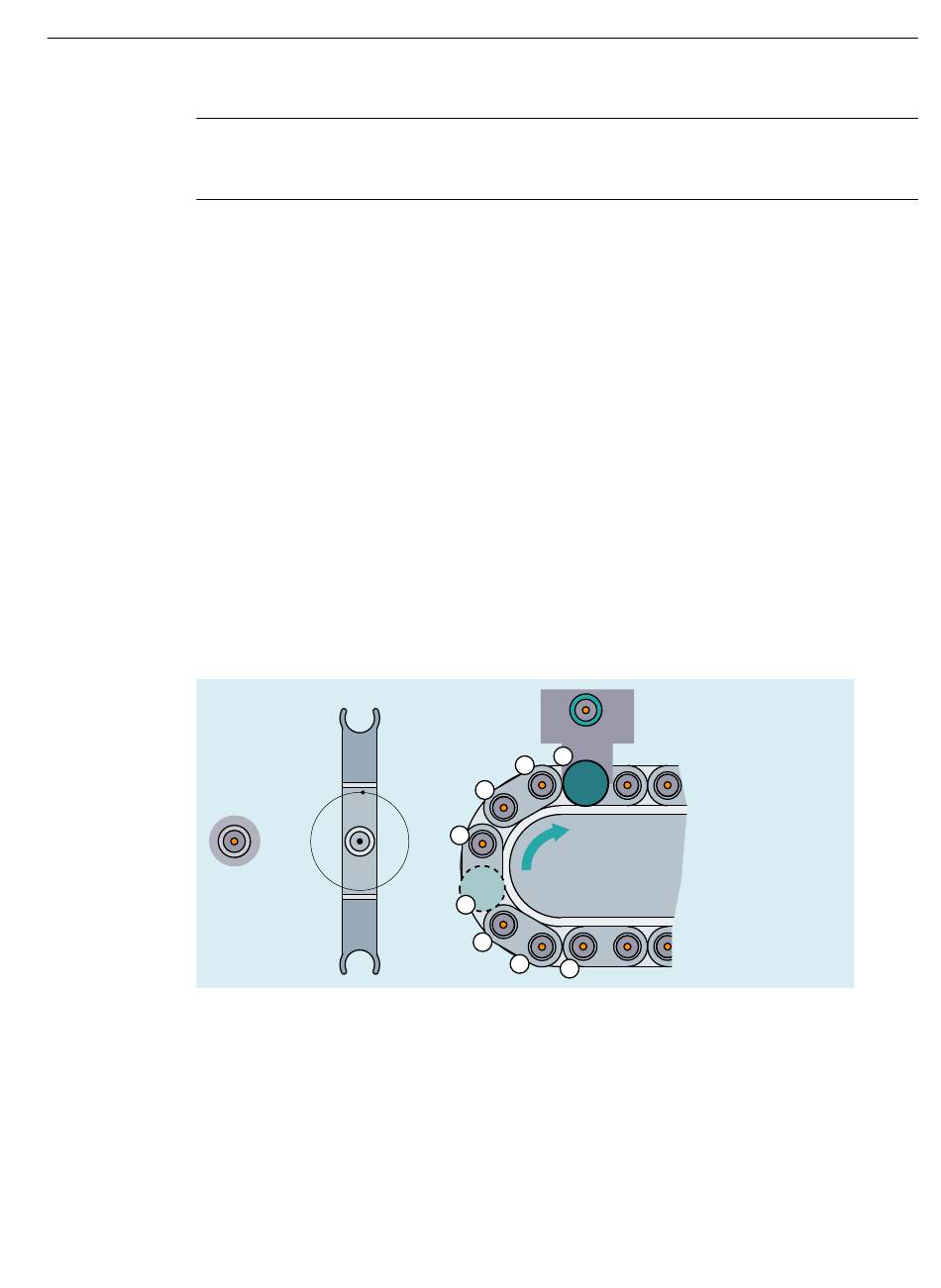

Figure 9-58
Exemple :
L'emplacement 5 dans le magasin 1 (source) doit être positionné sur le magasin de
chargement 2 (destination).
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
"FRAESER_1"
G1,
9998, 2
2
G2,
9998, 3
Positionner un emplacement de magasin
9.5 Déplacement des outils et positionnement du magasin
1
4
3
Magasin 1
1
18
17
16
Description de la fonction
BS2 9999, 2
Br1 Broche 1
PC1 Point de
chargement 1
G1 Préhenseur 1
G2 Préhenseur 2
PC2 Point de
chargement 2
