$TC_MTP_POS[11]=1
1
6
5
3
4

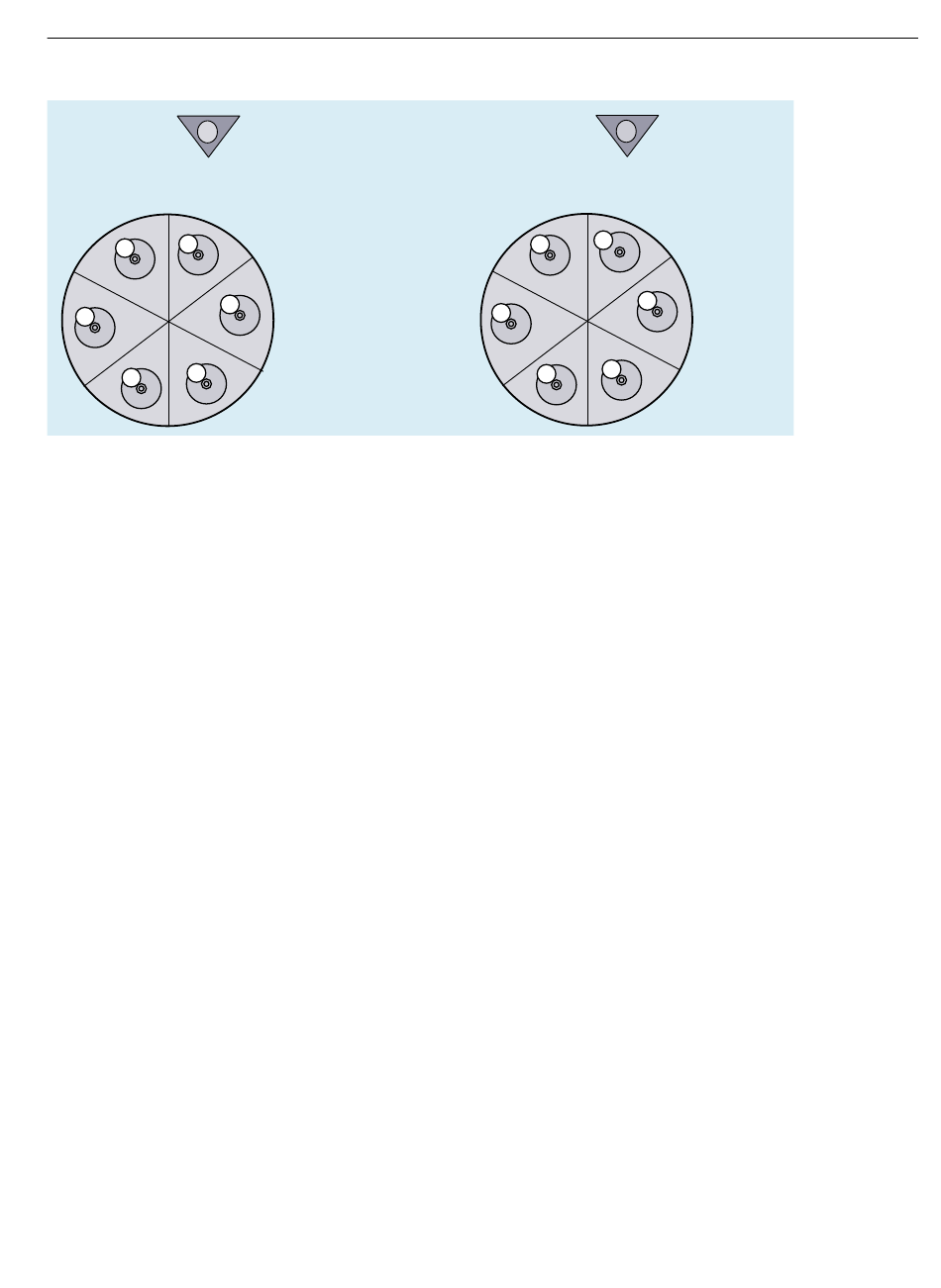

Figure 8-11 L'emplacement à la position d'usinage détermine la position MT
Exemple 1 :
Un MT est déplacé vers le porte-outil avec une instruction de déplacement d'outil (par
exemple MVTOOL). Les paramètres sont réglés en fonction de la position MT actuelle. Avec
l'acquittement final de l'instruction de mouvement MT, l'AP peut indiquer à la CN si et
comment la position du multitool doit être actualisée.
• NCK_typeToolHolder.ack.out.newMultitoolLocation = -1 est paramétré, la
position n'a pas changé. La CN ne synchronise pas la position, la position mécanique peut
différer des caractéristiqes techniques.
• NCK_typeToolHolder.ack.out.newMultitoolLocation =<numéro
d'emplacement> est paramétré (numéro d'emplacement MT valide). Cela signifie que la
CN synchronise la position MT sur la position acquittée.
Si un changement d'outil est ensuite programmé pour un outil de ce MT sur le porte-outil,
une commande de changement d'outil est émise vers l'AP avec laquelle les données
de positionnement MT sont envoyées à l'AP. Avec l'acquittement final de l'instruction de
changement d'outil, la position MT est mise à jour à la valeur de l'outil à installer. L'AP doit
avoir effectué le positionnement MT avant que l'acquittement final ne soit envoyé à la CN.
Dans les données d'acquittement, l'AP ne doit pas modifier la position MT spécifiée par la CN
pour la sélection d'outil et les commandes de changement d'outil. La tentative est rejetée
avec l'alarme 6405 "L'instruction renferme un paramètre d'acquittement AP invalide".
Exemple 2 :
Un MT est déplacé vers le porte-outil avec une instruction de déplacement d'outil (par
exemple MVTOOL). Comme dans l'exemple 1, il appartient à l'application AP de procéder au
positionnement / à la synchronisation MT.
Si un RESET est ensuite effectué, une commande de changement d'outil est émise vers l'AP
– si RESET est configuré avec "activer l'outil sur le porte-outil maître" – avec laquelle les
données de l'outil à activer et les données de positionnement MT sont envoyées à l'AP. Avec
RESET, l'outil qui se trouve à l'emplacement MT indiqué par la position MT envoyée à l'AP est
défini comme celui à activer dans la CN. C'est à dire que, dans cet exemple, l'outil activé en
cas de RESET dépend .de la logique de l'AP lors du déplacement de l'outil vers le porte-outil
maître Si un autre outil doit être activé, l'application doit le déterminer, par exemple avec
un positionnement préalable en conséquence du MT avec l'instruction de programme CN
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
Point de référence des
distances
2
Position MT
Point de référence des
distances
$TC_MTP_POS[11]=5
5
4
6
3
1
2
Programmation CN
8.7 Données multitool
Emplacement 5
