Description de la fonction
9.5 Déplacement des outils et positionnement du magasin

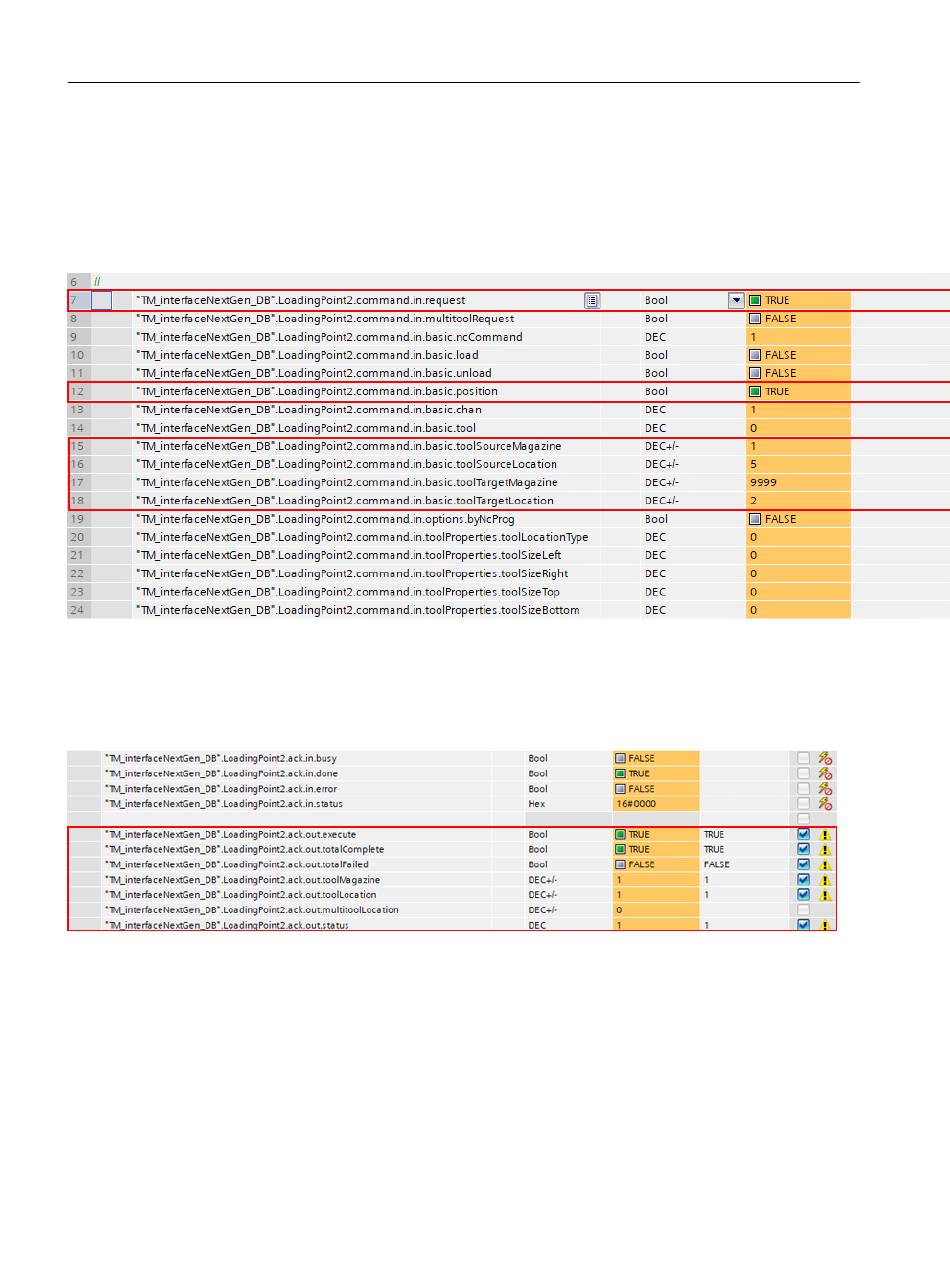

Exemple avec table de visualisation
La requête LoadingPoint2.command.in.request = TRUE est transmise après
l'instruction d'Operate. Les paramètres de positionnement du magasin sont entrés.
Le signal LoadingPoint2.command.in.basic.position = TRUE indique qu'une
tâche de positionnement est en attente.
Figure 9-53 LoadingPoint2 Request
La tâche est ensuite acquittée. La table de visualisation montre un
acquittement global avec LoadingPoint2.ack.out.execute = TRUE et avec
LoadingPoint2.ack.out.totalComplete = TRUE. La tâche est acquittée une fois les
valeurs transmises à l'AP.
Figure 9-54 LoadingPoint2 Execute
Effectuer un acquittement
• LoadingPoint2.ack.out.execute = TRUE
• LoadingPoint2.ack.out.totalComplete = TRUE ; en cas d'acquittement global,
les paramètres restants de LoadingPoint2.ack.out n'ont pas besoin d'être renseignés.
• Le signal Execute ne peut être réinitialisé que lorsque LoadingPoint2.ack.in.done =
TRUE ou LoadingPoint2.ack.in.error = TRUE est en attente.
• Le "positionnement" est terminé avec Toolholder1.ack.out.execute = FALSE.
580
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
