Déclencher Le Chargement Via Sinumerik Operate - Siemens Sinumerik One Basic Program Plus Consignes De Fonctionnement

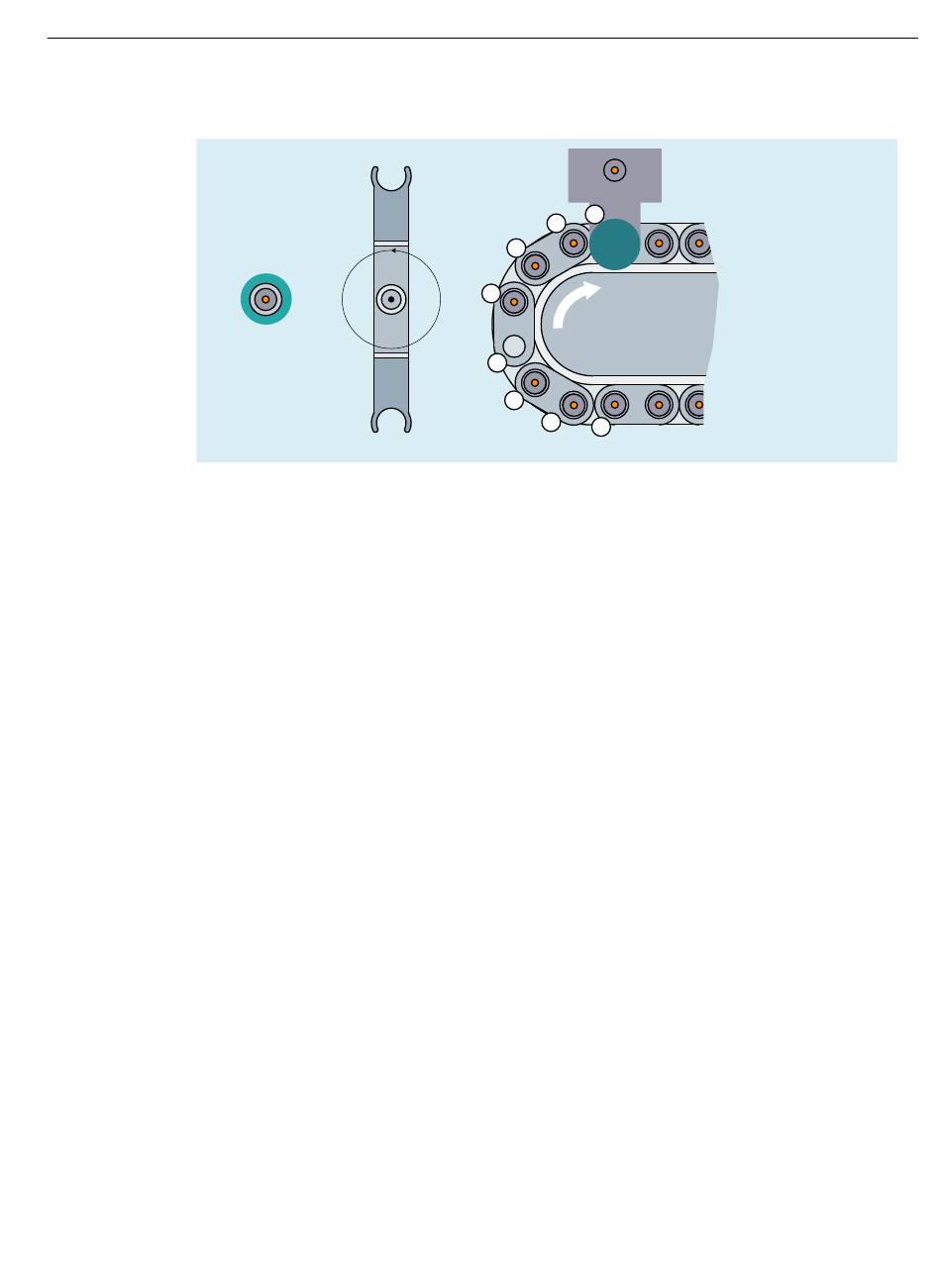

Exemple de chargement d'un outil dans un magasin réel
PC1 9999, 1
Emplacement
tampon 9998, 1
Figure 9-11
Déroulement du chargement
1. Une tâche "Chargement" est émise par la CN. Les paramètres sont transmis
à NCK_typeLoadingPoint. Une instance distincte du type de données doit être créée
pour chaque point de chargement.
2. Le magasin déplace l'emplacement de magasin (vide) sélectionné vers le point de
chargement.
3. L'outil est chargé dans le magasin (dans l'exemple, l'outil est inséré manuellement).
4. La tâche "Chargement" est acquittée via l'AP avec NCK_typeLoadingPoint.
Déclencher le chargement via SINUMERIK Operate
Les emplacements de magasin pour le point de changement vers la broche/le préhenseur et le
point de chargement sont caractérisés par des flèches dans le magasin d'outils.
Le chargement est déclenché dans SINUMERIK Operate :
1. Un outil est inséré avec "Nouvel outil" à la fin de la liste d'outils en tant qu'outil non chargé.
2. Le "chargement" de l'outil à l'emplacement du magasin est lancé via la touche logicielle.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
Préhenseur 1,
9998, 2
Broche 1 =
Préhenseur 2,
9998, 3
Charger un magasin
1
4
3
2
Magasin 1
1
18
17
16
Description de la fonction
9.2 Chargement
BS2 9999, 2
Br1 Broche 1
PC1 Point de
chargement 1
G1 Préhenseur 1
G2 Préhenseur 2
PC2 Point de
chargement 2
459
