N20 G75 FP=2 X1=0 Y1=0 Z1=0 ;
N30 M06
N40 M17
SI : Instruction de déplacement +/- (axe)

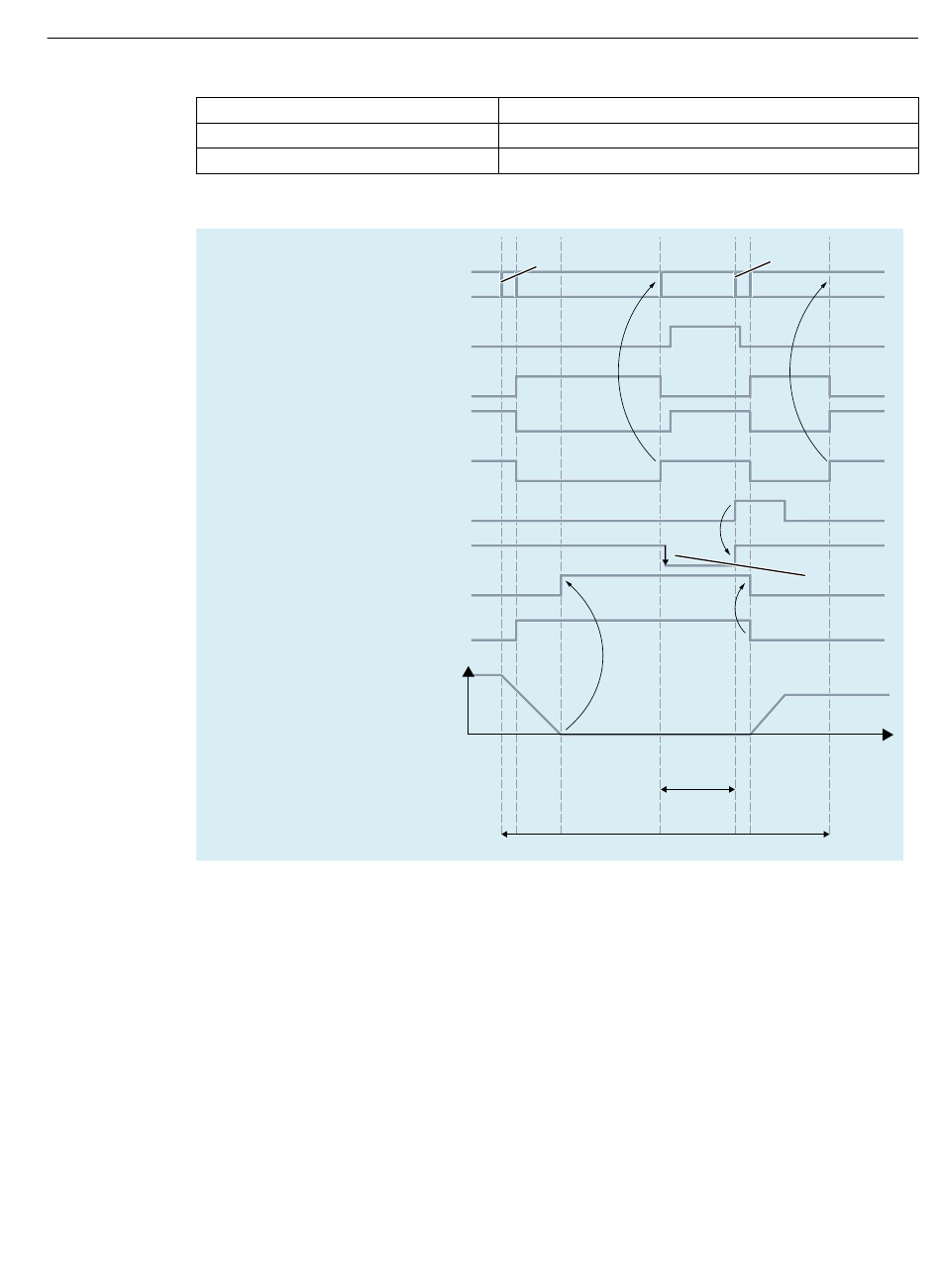

Figure 9-24
t1 Axes arrêtés, broche en rotation, démarrage du cycle de changement d'outil dans N10
t2 Les axes se déplacent jusqu'au point de changement d'outil avec G75 dans N20.
t3 La broche atteint la position programmée du bloc N10.
t4 Les axes atteignent l'arrêt précis grossier à partir de N20 ; c'est là que N30 commence.
Avec M06, l'outil précédent est retiré de la broche, le nouvel outil est introduit et serré.
t5 La station avec ports alternants est ramenée en position de départ.
Ainsi, dans N1000 du programme principal appelant,
• la nouvelle correction d'outil peut être sélectionnée.
• les axes peuvent être ramenés au contour.
• les broches sont accélérées.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
Numéro de bloc actuel
SI : Blocage de l'avance
SI : Arrêt précis fin (axe)
SI : Arrêt précis grossier (axe)
AP : Nouvel outil installé
SI : Autorisation de lecture
SI : Arrêt précis fin (broche)
Mode de positionnement actif
Vitesse de rotation de la
broche en tr/min
Déroulement temporel du changement d'outil
; Accoster le point de changement d'outil
; Changement d'outil
N10
N20
0
0
1
0
1
0
0
0
TEMPS DE COPEAUX À COPEAUX
t1
t2 t3
Description de la fonction
N40
N1000
N30
via M6
TOOL TO TOOL-TIME
t5
t4
Temps
