Magasin Tourelle Revolver - Siemens Sinumerik One Basic Program Plus Consignes De Fonctionnement

Description de la fonction
9.1 Magasins
Magasin 2 = n°2
Magasin 9998 = tous les emplacements tampon
Magasin 9999 = tous les magasins de chargement
Broche 1 = magasin 9998 emplacement 1
Préhenseur 3 = magasin 9998 emplacement 4
Préhenseur 4 = magasin 9998 emplacement 5

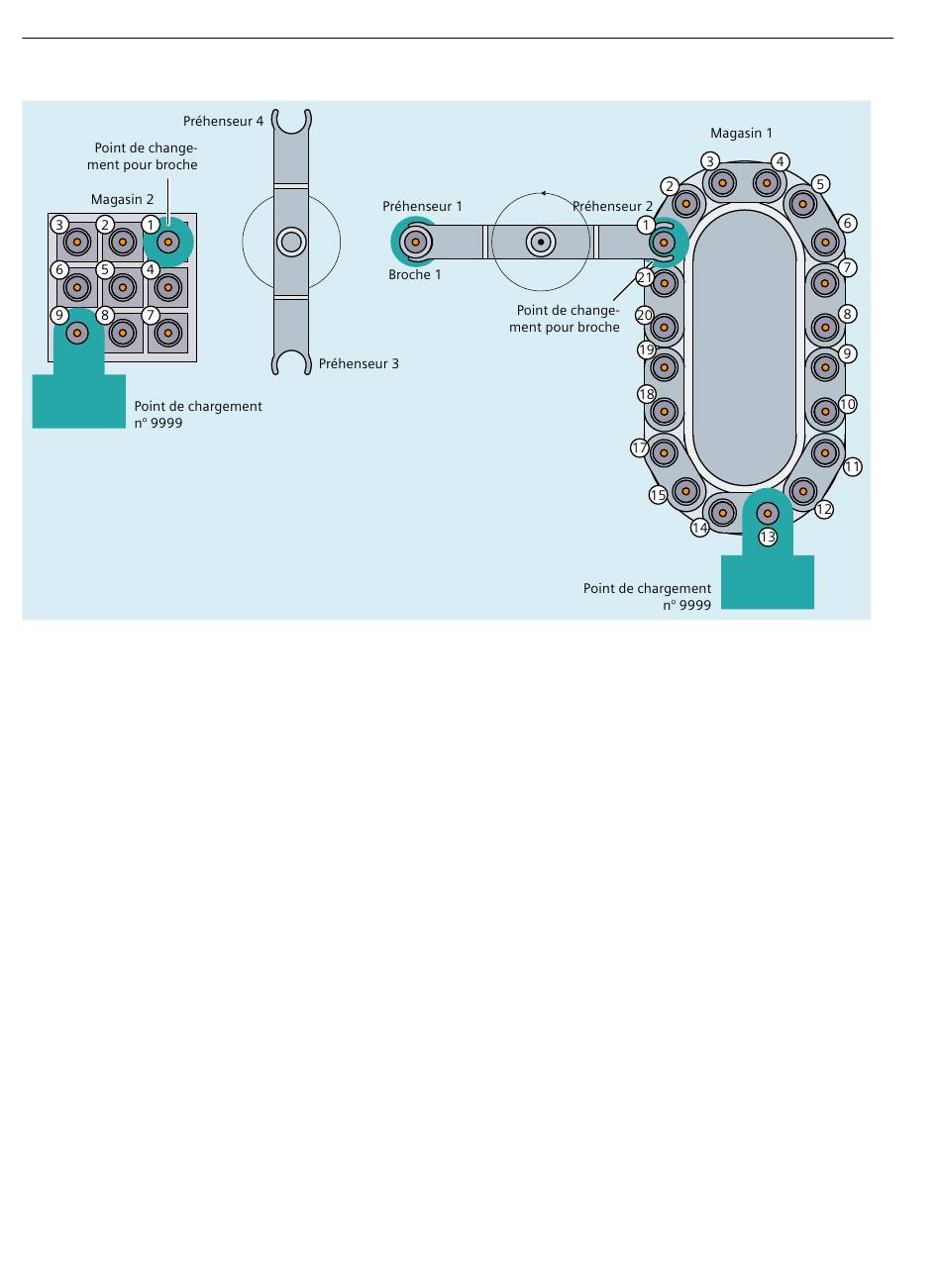

Figure 9-7 Machine-outil avec magasin à chaîne et à râtelier
Le point zéro du magasin est défini par $TC_MDP2 (lorsqu'une valeur de 0 est affectée). Le
point de changement (broche) est généralement affecté de cette manière.
9.1.7

Magasin tourelle revolver

Dans le cas des magasins tourelles revolvers, il n'y a généralement pas d'emplacements tampons
supplémentaires pour effectuer un transport du magasin à une broche. Ils sont de préférence
utilisés sur des tours dans lesquels la broche rotative porte la pièce et la tourelle revolver porte
les outils nécessaires à l'usinage.
Les outils ne sont donc pas transportés physiquement dans la broche. Ils sont déplacés vers
une position définie en tournant la tourelle revolver afin d'effectuer l'usinage avec un autre
outil. Le transport dans la broche ou le support n'est effectué que du point de vue des
données.
450
Magasin 1 = n°1
Préhenseur 1 = magasin 9998 emplacement 2
Préhenseur 2 = magasin 9998 emplacement 3
Description fonctionnelle, 01/2024, A5E48053832D AG
Gestion des outils
