Emplacement
tampon 9998, 1

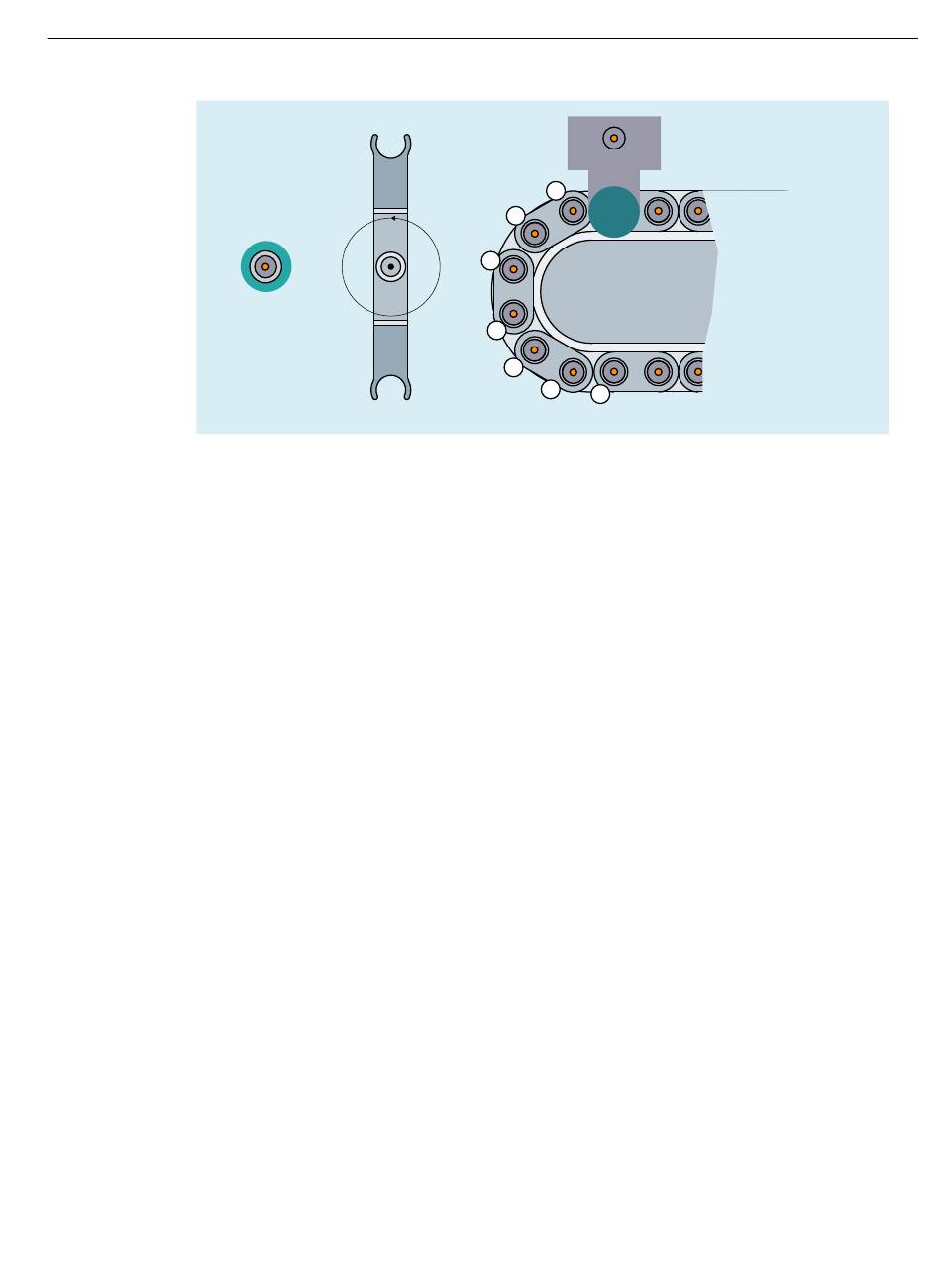

Figure 9-4
Un poste de chargement est considéré comme un "emplacement de magasin externe" sur
lequel un préhenseur peut être placé pour transporter un outil dans le magasin pendant le
chargement.
La différence entre le point de chargement et le poste de chargement est la suivante :
Lors du déchargement d'un outil sur un point de chargement/déchargement, l'outil est
automatiquement supprimé de cet emplacement, tandis qu'il reste sur l'emplacement de
chargement ou de déchargement lors du déchargement sur une station de déchargement - il
doit en être supprimé par l'application (IHM, cycle CN ou AP).
Définition d'un magasin de chargement
Un magasin de chargement peut être défini comme suit :
• dans SINUMERIK Operate via la gestion des outils (définir le point de chargement (Page 62)).
• via les données de description de magasin ($TC_MAP (Page 271)).
9.1.5

Emplacement tampon

Un emplacement tampon correspond au 2ème magasin interne. Le numéro de magasin est en
principe 9998. Les broches, les porte-outils, les préhenseurs, les chargeurs et le poste de
transfert sont regroupés dans l'emplacement tampon. Les emplacements sont numérotés par
ordre croissant de 1 à n comme dans un magasin réel. Chaque emplacement a un indice
d'emplacement. La 1ère broche ou le premier préhenseur y est affecté. La numérotation est
arbitraire. Cependant, par souci de clarté, il est préférable de numéroter dans l'ordre croissant les
emplacements d'un type d'emplacement (toutes les broches, tous les préhenseurs, ...). Voir
également à ce sujet le chapitre "Aperçu Données de magasin (Page 271)".
La CN fait uniquement la distinction entre la broche ou le porte-outil et les préhenseurs.
D'autres "types d'emplacement" tels que les chargeurs ou le poste de transfert sont mappés
sur les préhenseurs.
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
Préhenseur 1,
9998, 2
Broche 1 =
Préhenseur 2,
9998, 3
Point de chargement
4
3
2
Magasin 1
1
18
17
16
Description de la fonction
9.1 Magasins
Point de chargement 9999
Emplacement 2
