Description de la fonction
9.3 Déchargement
Déclencher le déchargement via SINUMERIK Operate
Le chargement est déclenché dans SINUMERIK Operate :
1. L'outil est sélectionné dans le magasin.
2. Le "déchargement" de l'outil du magasin est déclenché via une touche logicielle.

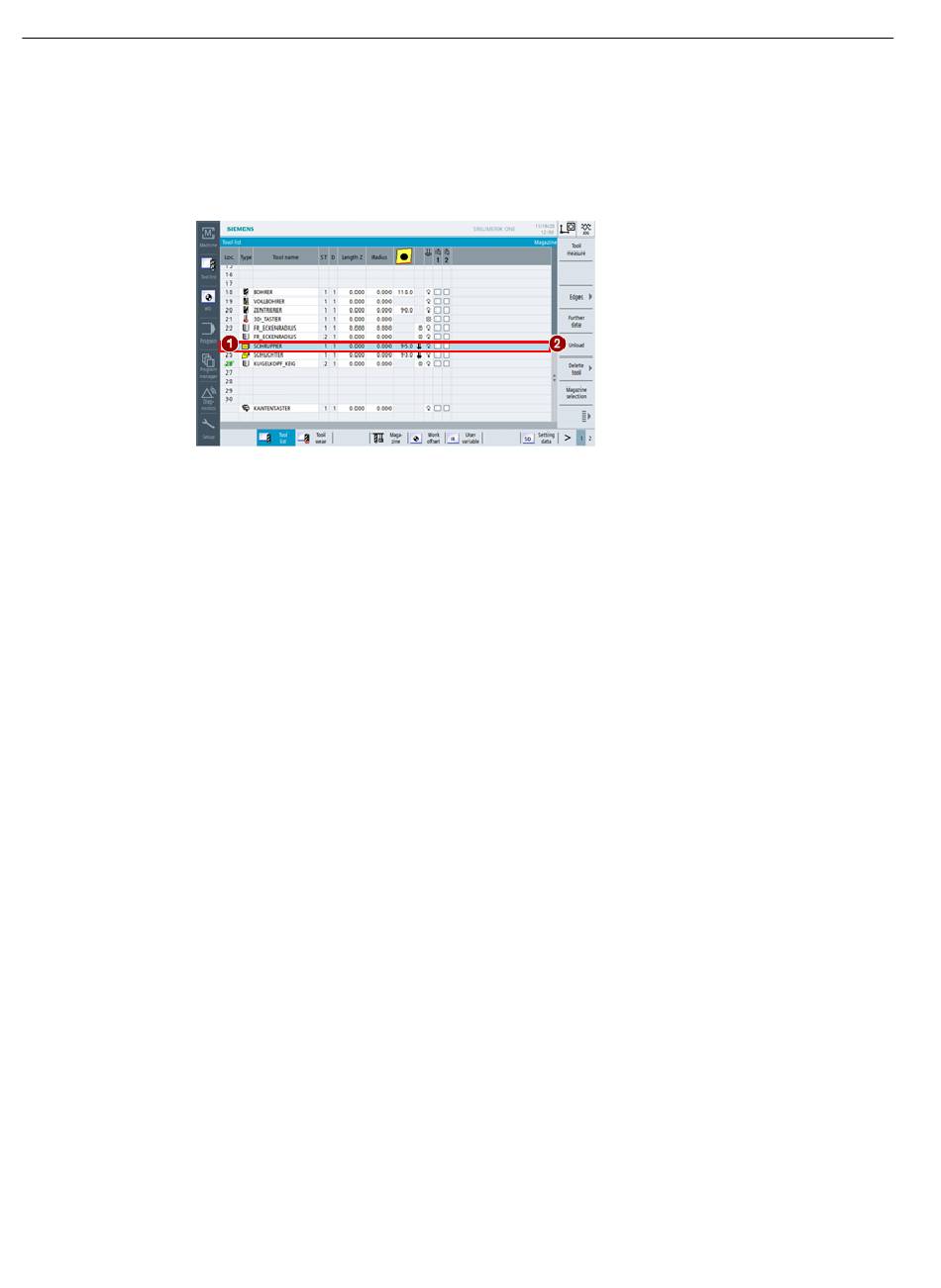

Figure 9-19
Les différentes étapes sont acquittées via le programme utilisateur dans l'AP.
9.3.2.2 Fonction de l'AP lors du déchargement
Aperçu
Pendant l'opération de déchargement, la CN informe l'AP des numéros de magasin et
d'emplacement via l'interface "Chargement/déchargement (DB71)".
Lors du déchargement, les octets suivants sont renseignés dans DB71 (Page 203) :
• DBB0.1 ; L'interface définit le point de chargement. L'interface 2 correspond au point de
chargement 2. L'interface 1 avec le point de chargement 1 est affectée à la broche.
• DBB(n+0).1 ; le paramètre "n" contient la valeur du point de chargement/déchargement.
Donc p. ex. "34" pour le point de chargement 2.
• DBW(n+24) ; Numéro du magasin source.
• DBW(n+26) ; Numéro d'emplacement de l'outil à décharger.
Ces adresses cibles sont communiquées au FC8/FC6 via les paramètres suivants :
• L'identifiant du point de déchargement contient DB71.DBW(n+16)
• Le numéro d'emplacement du point de déchargement contient DB71.DBW(n+18)
• "État" signale si le chargement a été effectué avec succès :
Les paramètres "NewToolMag" et "NewToolLoc" sont préaffectés à 0 lors du chargement. Le
numéro de l'interface active identifie l'emplacement de chargement.
