11.3.5.3 Diagramme des impulsions lorsqu'une fonction est exécutée négativement

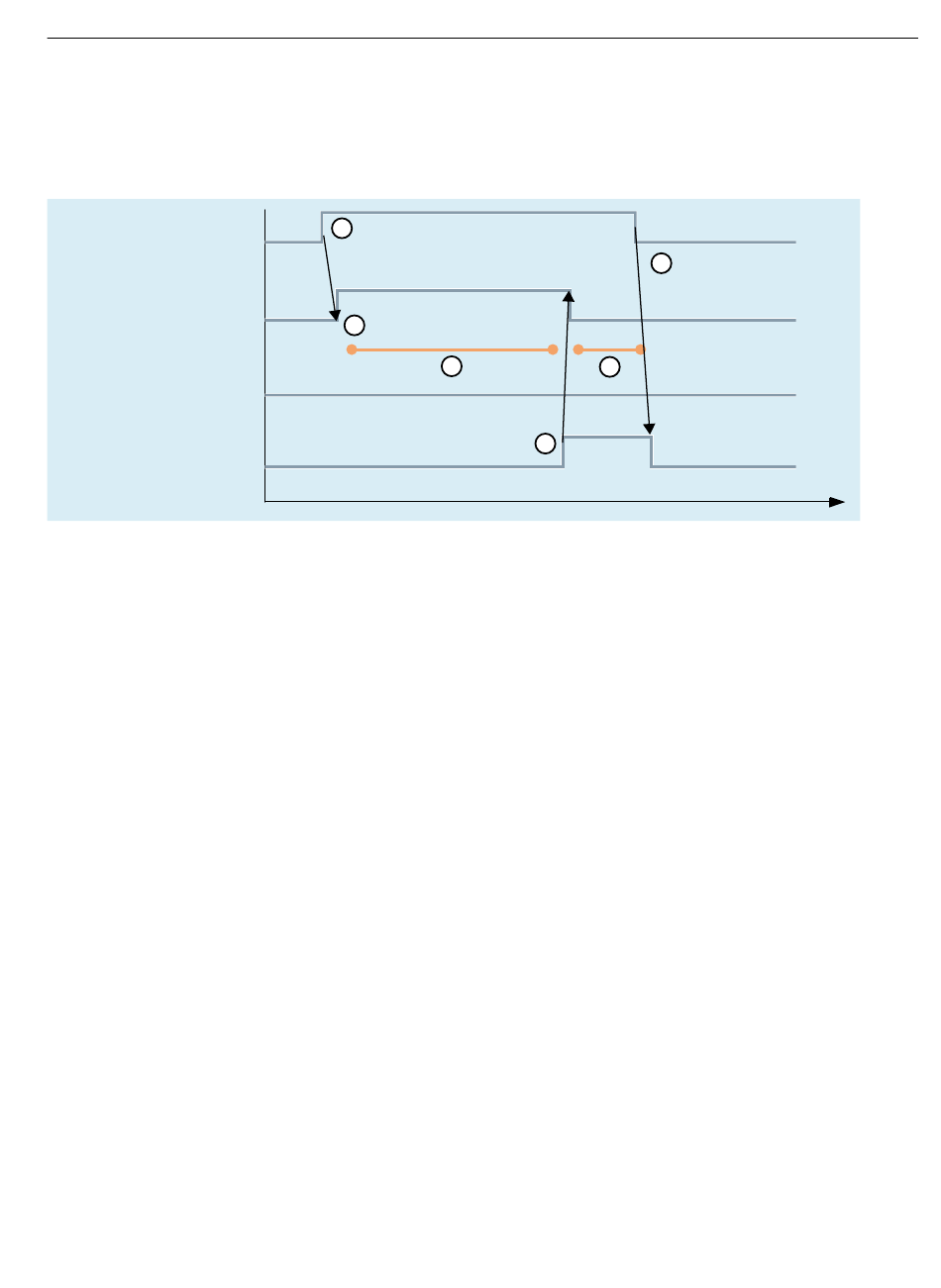

Le diagramme des impulsions ci-dessous illustre le déroulement chronologique de l'exécution
d'une fonction via l'interface AP avec une issue négative :
Request-Bit (DB19.DBX250.0)
Active (DB19.DBX252.2)
Done (DB19.DBX252.0)
Error (DB19.DBX252.1)
①
Déclenchement de la fonction par l'utilisateur
• Avant le lancement, l'utilisateur écrit les paramètres de transfert requis et le code K dans l'AP
• Lorsqu'il est déclenché, Tool Ident Connection évalue le code K
②
Signalisation en retour de Tool Ident Connection
• Si le code K est valide, le bit actif est mis à 1
③
Période d'usinage
• Tool Ident Connection lit les paramètres de transfert requis et exécute l'opération/le service PI souhaité
• Selon la fonction, les paramètres de retour sont écrits dans l'AP
④
Signalisation en retour Usinage
• Après que la fonction a été traitée négativement, Tool Ident Connection écrit le code d'erreur transmis dans l'Error-
Code-Word et active le bit d'erreur
• Réinitialisation du bit actif
⑤
L'utilisateur réagit à un front descendant du bit actif
• L'utilisateur évalue le bit d'erreur et l'Error-Code-Word et réinitialise le bit de requête
⑥
Tool Ident Connection répond à un front descendant du bit de requête
• Définit le bit Done et le bit d'erreur sur "0"
• L'Error-Code-Word est défini sur "0".
Figure 11-18 Diagramme des impulsions en cas d'exécution négative
11.3.5.4

Diagramme des impulsions Signal "Ident_Ready"

Le signal "Ident_Ready" sert de signal de disponibilité de Tool Ident Connection. L'utilisateur de
l'AP règle le paramètre "Ident_Ready" (DB19.DBX252.7) dans l'interface d'AP sur la pondération
"1".
Tool Ident Connection répond au front montant du signal "Ident_Ready" et remet la
pondération du paramètre à "0".
Gestion des outils
Description fonctionnelle, 01/2024, A5E48053832D AG
Connexion porte-code - Tool Ident Connection (option)
1
2
3
11.3 Interface AP dans le DB19
6
5
4
t
