Description de la fonction
9.4 Changement d'outil magasins à râtelier, à chaîne et à tourelle revolver
Description de l'opération de changement dans la broche (échange 1:1)
L'outil à l'emplacement 1, magasin 1 doit être ramené à la broche (n° mag. 9998, emplacement
1) et l'outil dans la broche doit être ramené au magasin 1 à l'emplacement 1.
Préhenseur 1
Broche 1
Broche 1 = magasin 9998, emplacement 1
Préhenseur 1 = magasin 9998, emplacement 2
Préhenseur 2 = magasin 9998, emplacement 3
Figure 9-26
Le changement d'outil dans la broche est divisé en deux étapes (pour
TOOL_CHANGE_MODE=1) :
1. Préparer le changement :
Rechercher un nouvel outil et le déplacer au point de changement
2. Exécuter le changement :
Nouvel outil dans la broche et ancien outil dans le magasin à l'emplacement approprié
1. Préparation du changement
Lors de la préparation du changement, les positions actuelles des outils sont communiquées
à nck_typeToolholder dans les paramètres associés une fois l'opération de préparation
terminée. L'acquittement global est utilisé pour l'acquittement de la préparation.
492
Préhenseur 2
1
16
Point de change-
15
ment pour broche
14

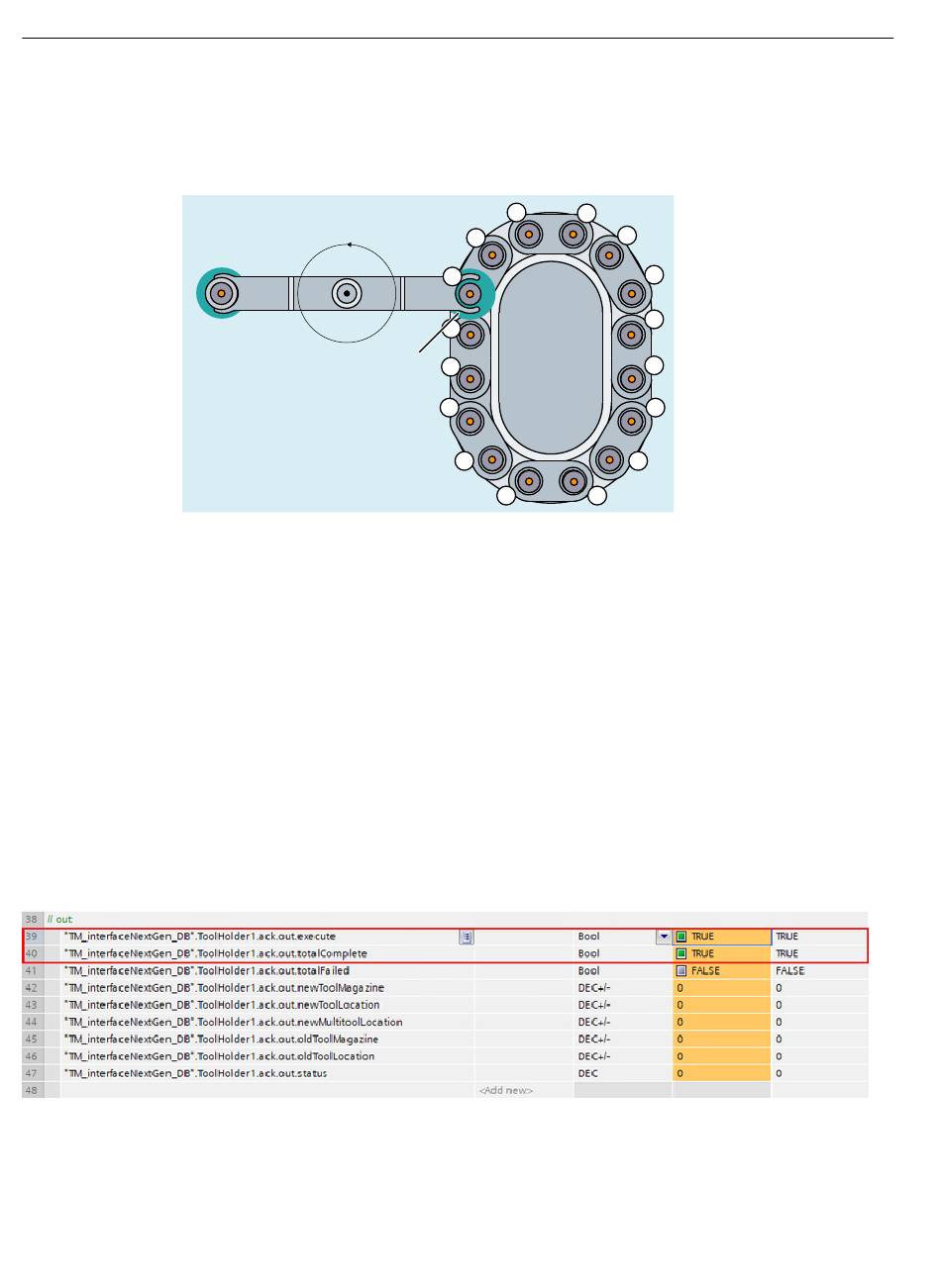

Changement d'outil dans la broche
3
4
5
2
Magasin 1
13 10
12 11
Description fonctionnelle, 01/2024, A5E48053832D AG
6
7
8
9
Gestion des outils
