Description de la fonction
9.1 Magasins
Exemple
Magasin à chaîne, l'emplacement 12 est bloqué (par exemple le porte-outil est défectueux).
Un outil surdimensionné (taille 2/2/1/1) est chargé ou se trouve dans la broche. L'outil peut
maintenant être stocké dans les emplacements 11 ou 13.
Le réglage par défaut suivant peut être sélectionné :
Dès qu'un emplacement est bloqué, le "chevauchement actif" est automatiquement activé ou
réinitialisé dès que l'emplacement est débloqué.
Ce réglage est effectué dans le paramètre machine
$MN_TOOL_DEFAULT_DATA_MASK, Bit 4 = 1.
Chevauchement des emplacements de bord du magasin
Pour activer la fonction, il faut définir le paramètre de description de magasin $TC_MAP3, bits 8
à 11.
Si ces bits sont mis à 1, les spécifications suivantes s'appliquent :
(Définition : le plus petit numéro d'emplacement de magasin se trouve en haut à gauche, le
plus grand numéro d'emplacement de magasin se trouve en bas à droite).
• Bit 8 : l'emplacement de bord gauche ne doit pas être dépassé.
• Bit 9 : l'emplacement de bord droit ne doit pas être dépassé.
• Bit 10 : L'emplacement de bord supérieur ne doit pas être dépassé.
• Bit 11 : L'emplacement de bord inférieur ne doit pas être dépassé.
Le réglage par défaut de ces bits est 0.
Exemple :
• Un magasin à râtelier est utilisé.
• En raison des conditions mécaniques, les outils surdimensionnés peuvent dépasser du bord
supérieur et du bord droit.
Ce qui suit doit être défini :
• $TC_MAP3[Magazin-Nr] Bit 8 = 1
• $TC_MAP3[Magazin-Nr] Bit 11 = 1
Exemples

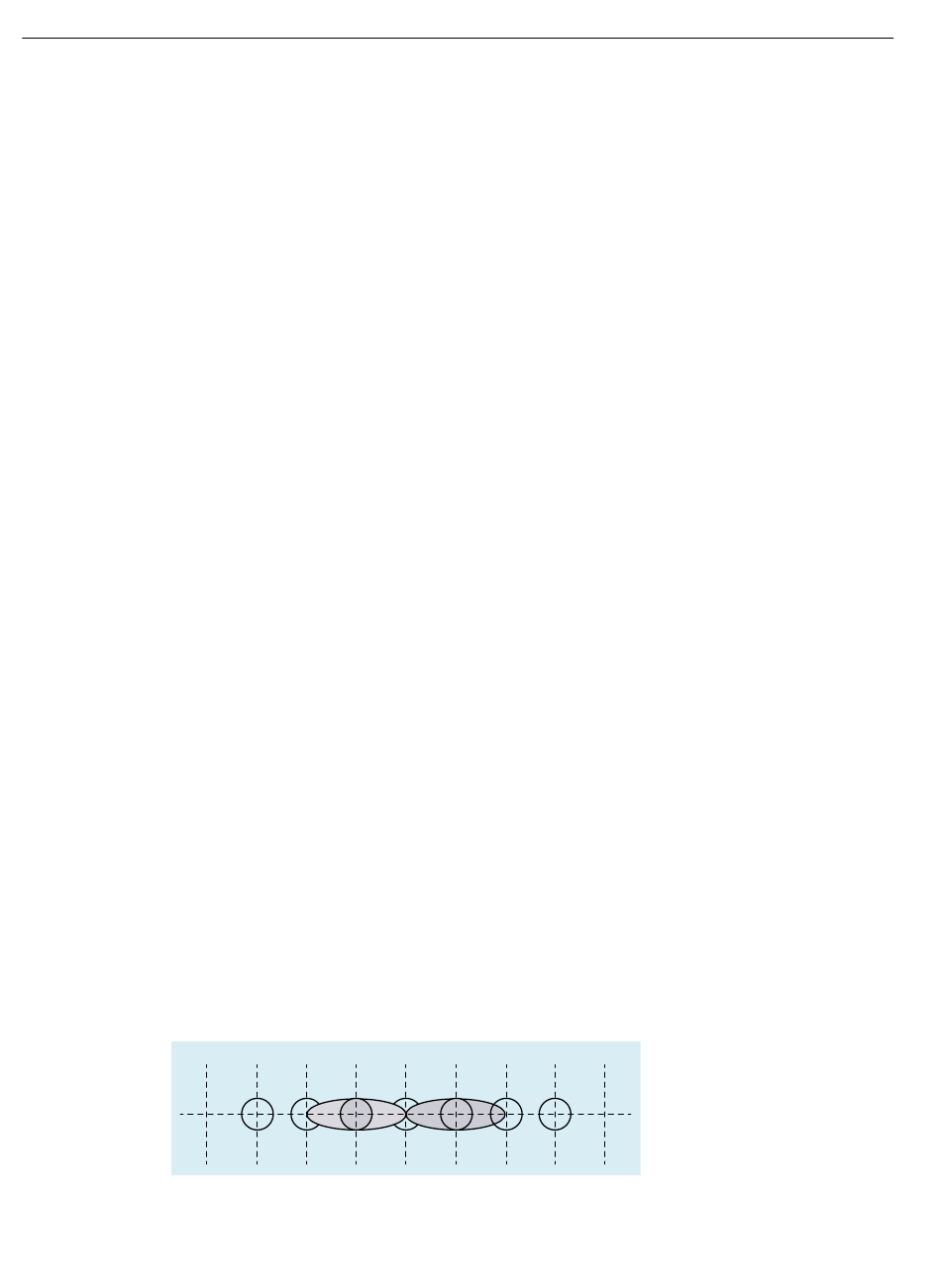

Le graphique suivant montre un magasin à chaîne dans lequel les outils occupent un demi-
emplacement à gauche et à droite. La dimension des outils pour (1) et (2) est 2,2,1,1
Figure 9-9
456
(1)
Demi-emplacements dans le magasin à chaîne
(2)
