11.3.6.4 Déroulement avec interruption par l'AP
Déroulement
Le diagramme des impulsions ci-dessous illustre une exécution incorrecte de la fonction
"Nouvel outil à partir du porte-code".
SINUMERIK Operate
Read (DB19.DBX259.0)
Request (DB19.DBX256.0)
PLC
Active (DB19.DBX258.2)
Done (DB19.DBX258.0)
Error (DB19.DBX258.1)
①
Déclenchement de la fonction par l'utilisateur
Les signaux "Read = 1" et "Request = 1" sont définis dans l'interface AP.
②
Signalisation en retour de l'AP
L'AP met le signal sur "Active = 1".
③
Période d'usinage
L'AP lit les données d'outil du porte-code et les enregistre dans le bloc de données configuré.
④
Signalisation en retour Période d'usinage
Si le porte-code n'a pas été lu, ce qui suit se produit dans l'interface AP :
• La cause de l'erreur est écrite dans l'élément "Error_Code".
• L'AP active les signaux "Active = 0" et "Error = 1".
• SINUMERIK Operate réinitialise alors les signaux "Read" et "Request".
• L'AP réinitialise également le signal "Error" et le signal "Error_Code".

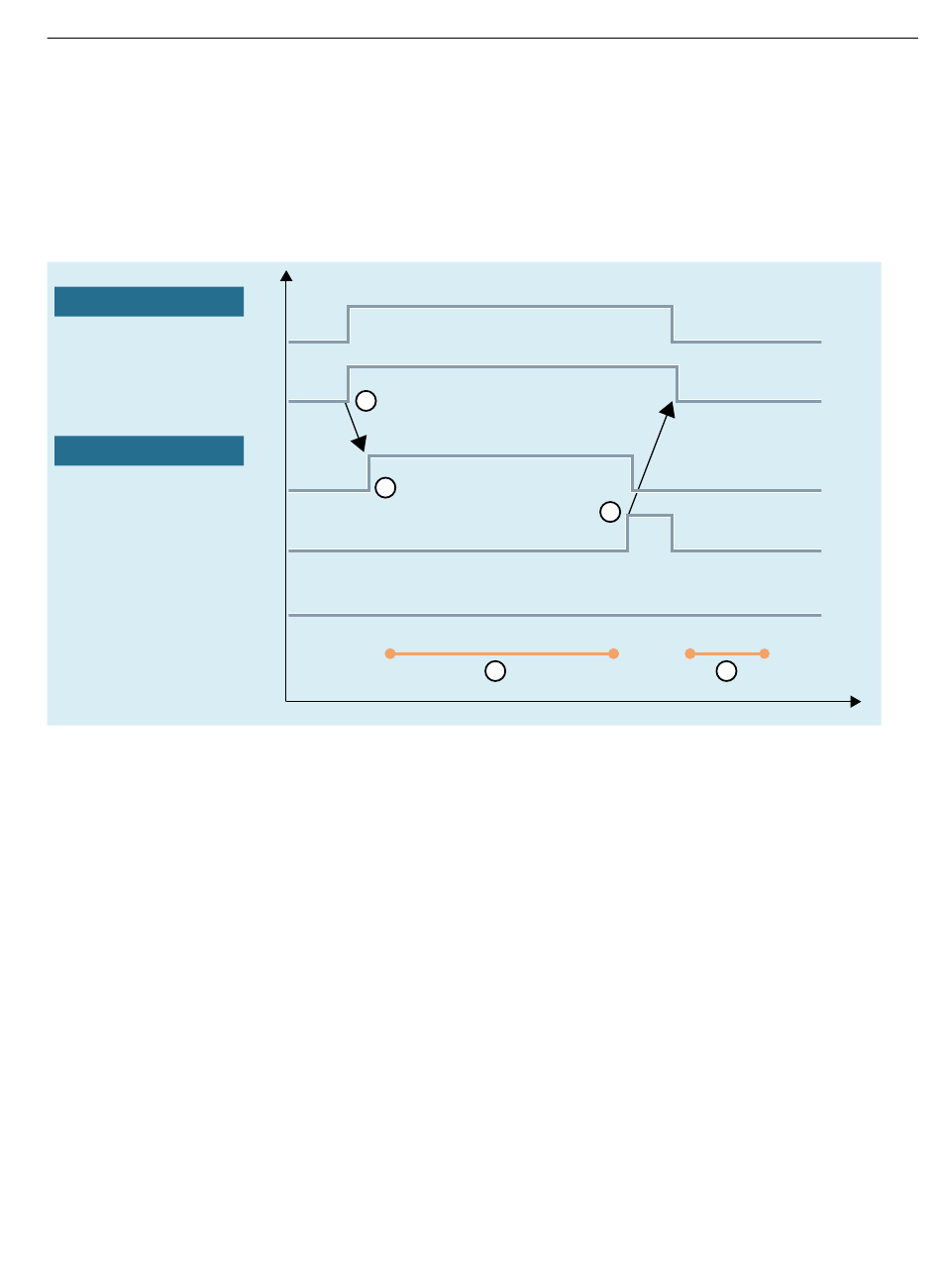

Figure 11-21 Diagramme des impulsions avec annulation par l'AP
