Micro Automation Set 22
N°
4.
Lors des étapes suivantes, veillez
à ce que le système ne se
déplace qu'à l'intérieur de la zone
de déplacmement autorisée !
Déplacez dans le sens négatif en
5.
vitesse lente et surveillez si la
visualisation de l'axe rotatif
correspond à celle représentée à
droite dans le graphique. Si c'est le
cas, le sens de comptage est
correct.
Si la position se déplace sur
l'échelle dans le sens opposé, le
sens de comptage a été inversé.
Tenez compte du conseil suivant.
Remarque
Si le sens de comptage est mauvais, inversez le câblage aux entrées
E0.0 et E0.1!
6.3.2
Scénario de détermination de la distance d'arrêt/de commutation
Condition requise
Les étapes du chapitre 5 ont été effectuées avec succès.
Déterminer la distance d'arrêt/de commutation
Il est le but du scénario de déterminer la distance d'arrêt et de commutation
(s
, s
) du positionnement.
1
2

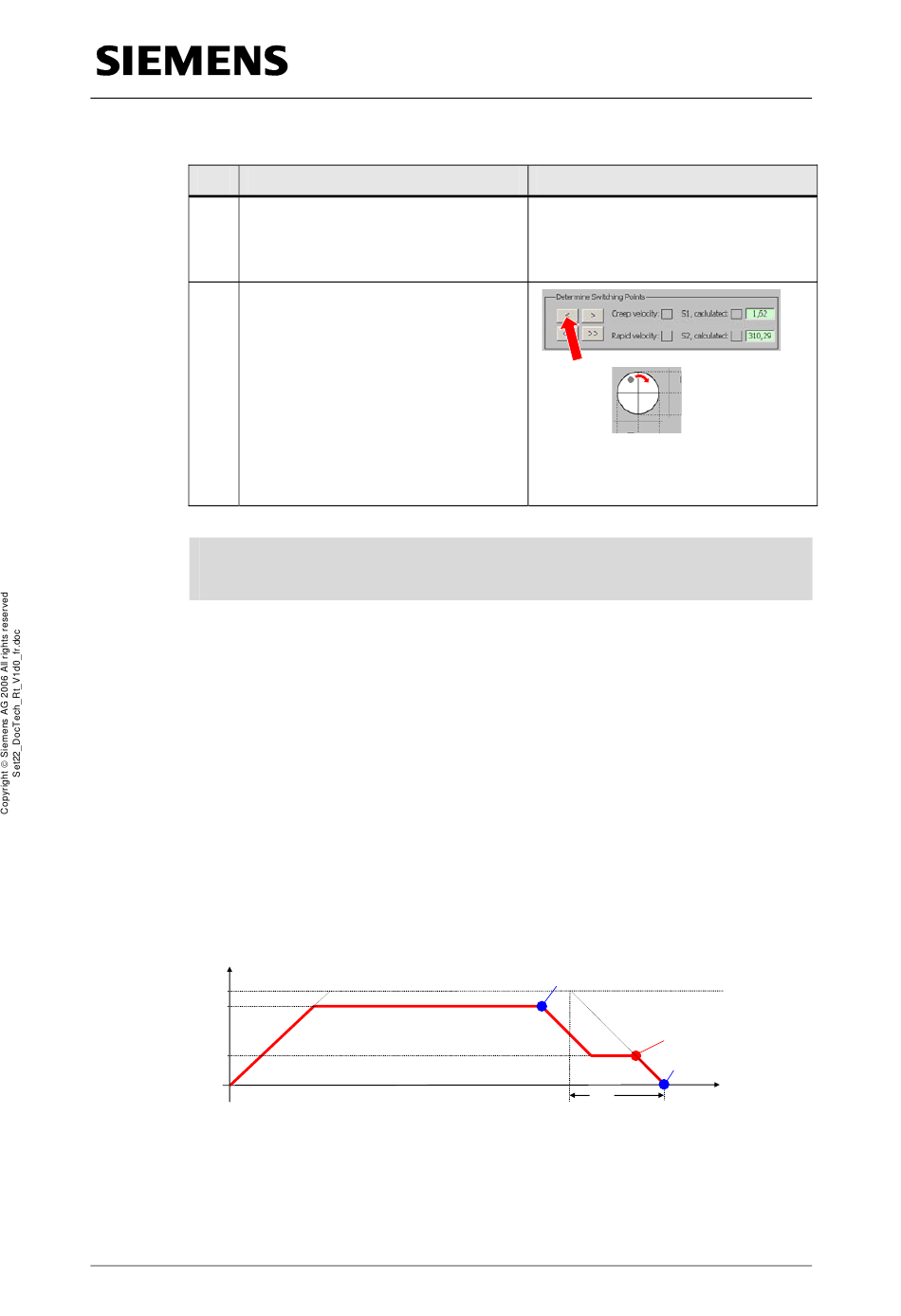

Figure 6-8 : Point de coupure
Vitesse
V
max
V
rapid
V
creep
Axe rotatif V1.0
ID d'article: 24104802
Description
05.12.2006
Démonstration en direct
Commentaire
Point de commutation
Point de coupure (S
1
Point cible
Temps
T
decc
)
47/56
