Micro Automation Set 22
4.5
Détails du variateur de fréquence
4.5.1
Pourquoi utiliser un variateur de fréquence ?
La vitesse de rotation d'un moteur asynchrone dépend de la construction
du moteur et de la fréquence secteur du réseau électrique. En cas d'une
fréquence secteur fixe, le moteur tourne, suivant le couple de charge, à une
vitesse de rotation constante. En cas d'utilisation du positionnement à
vitesse rapide/lente le variateur de fréquence provoque la commande du
moteur à 2 vitesses de rotation différentes.
4.5.2
Fonction du variateur de fréquence
Le variateur de fréquence génère à partir du réseau électrique à fréquence
constante un courant triphasé à fréquence variable (voir le graphique
suivant) et grâce à cela le variateur peut également être utilisé pour remplir
les tâches de positionnement.

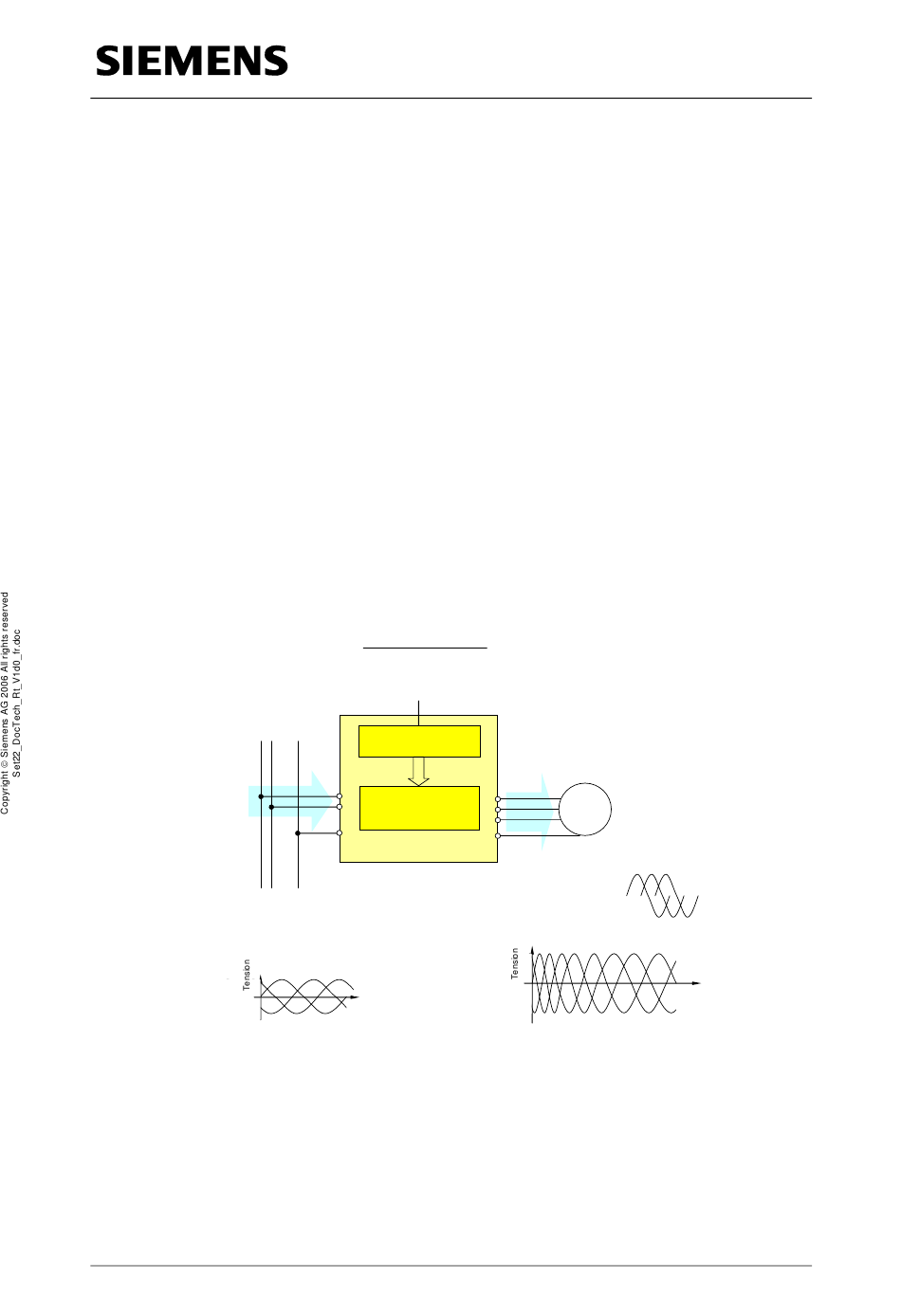

Figure 4-13
Réseau
électrique
L1 N
Fréquence constante
Axe rotatif V1.0
ID d'article: 24104802
Sorties de processus
• Vitesse lente
• Vitesse rapide
• Renverser
Electronique de
commande/réglage
Electronique
de puissance
Variateur de fréquence
PE
Temps
05.12.2006
Principe de fonctionnement
L1
M
L2
L3
3~
PE
Fréquence
variable
Temps
27/56
