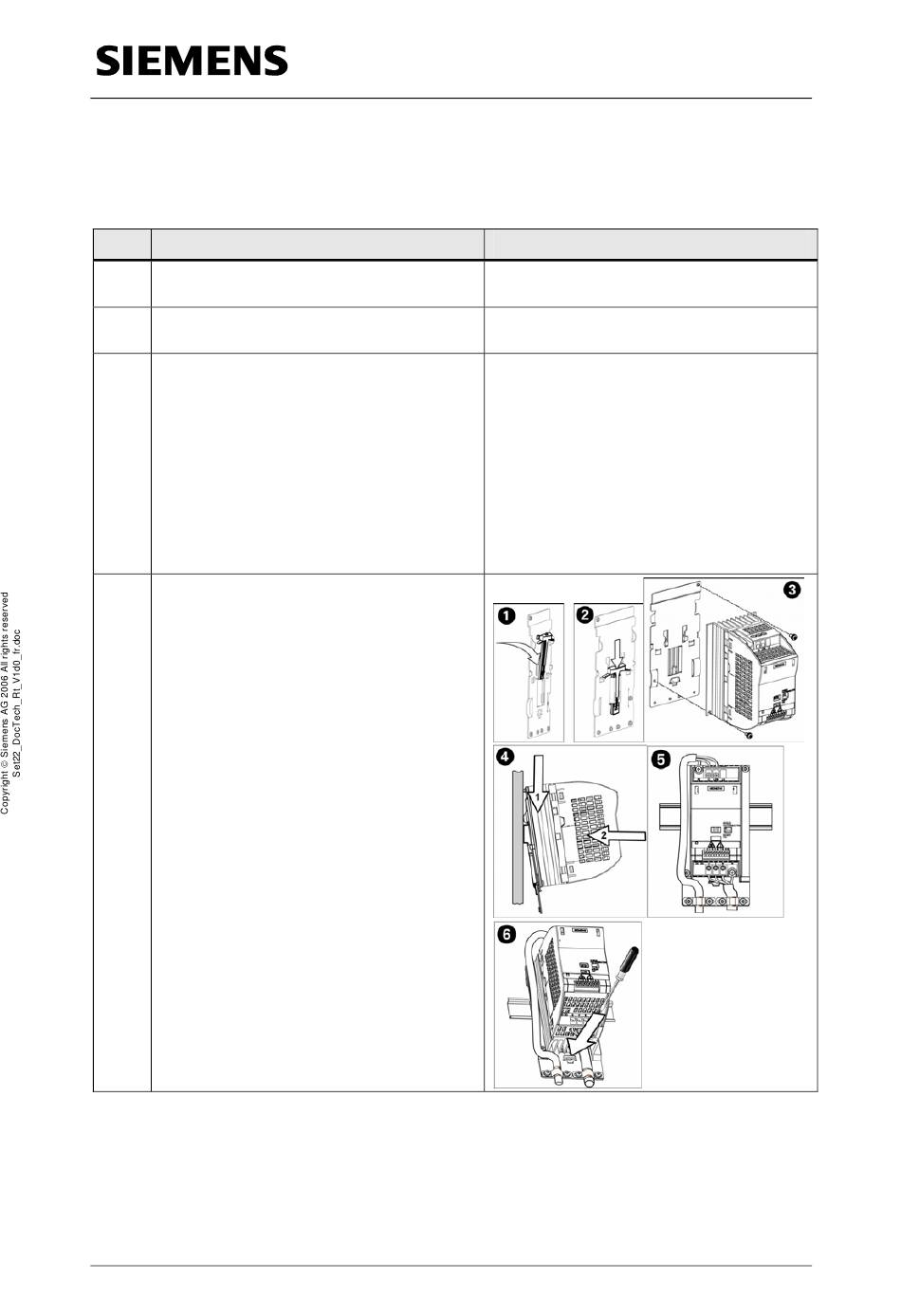

Micro Automation Set 22
5.3.1
Monter et câbler le matériel
Tableau 5-2
N°
1.
Montez la protection de câble sur le
profilé chapeau.
2.
Montez l'alimentation LOGO! Power 24V,
1,3A sur le profilé chapeau.
3.
Montez l'unité centrale S7-200 CPU 221
sur le profilé chapeau.
4.
Montez le SINAMICS G110 sur le kit de
montage du profilé chapeau.
Axe rotatif V1.0
ID d'article: 24104802
Action
05.12.2006
Configuration du logiciel de démarrage
Commentaire
Ouvrez la griffe d'arrêt DIN (située sur la
face inférieure du module) et accrochez la
face arrière du module au profilé chapeau
DIN. Tournez le module vers le bas au
profilé chapeau standard et fermez la
griffe d'arrêt. Veillez à ce que la griffe
s'encliquète correctement et que l'apparel
soit fixé correctement sur le profilé. Afin
d'éviter d'endommager le module,
appuyez sur le trou et non directement
sur la face avant du module.
