Domaines d'application et avantages
Exemple d'application
Le positionnement piloté du Micro Automation Set est décrit à l'exemple
d'une machine de formage de bas pour le rendre plus compréhensible.
L'exemple d'application choisi de la machine de formage de bas comprend
un axe rotatif et un axe linéaire. Un tube de bas est d'abord enfilé en tirant
sur la coquille du bas (figure 1-1). Le tube de bas est déplacé de 180° au
moyen de l'axe rotatif (figure 1-2 et figure 1-3). Un éjecteur à air est mis en
service et déplacé au moyen de l'axe linéaire le long du tube de bas de
manière à ce que le bas prenne la forme de la coquille (figure 1-4).
L'éjecteur à air est ensuite désactivé et déplacé au moyen de l'axe linéaire
en sa position initiale (figure 1-5). Pour le formage ultérieur, le bas est
ensuite déplacé de 90° par l'axe rotatif (figure 1-6).

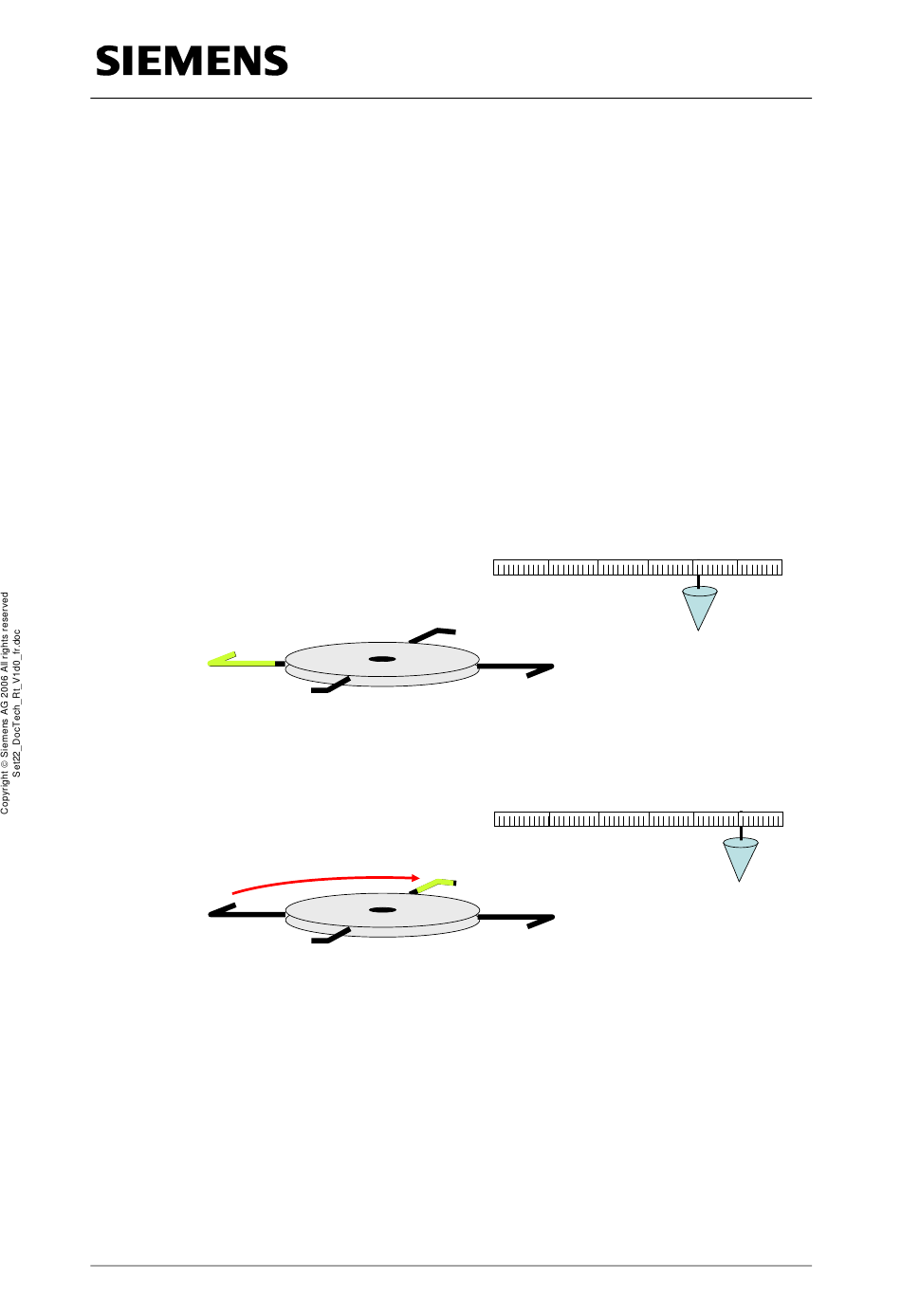

Figure 1-1
Figure 1-2
