13 Les menus contextuels
13.24. Modifier une courbe
Suite

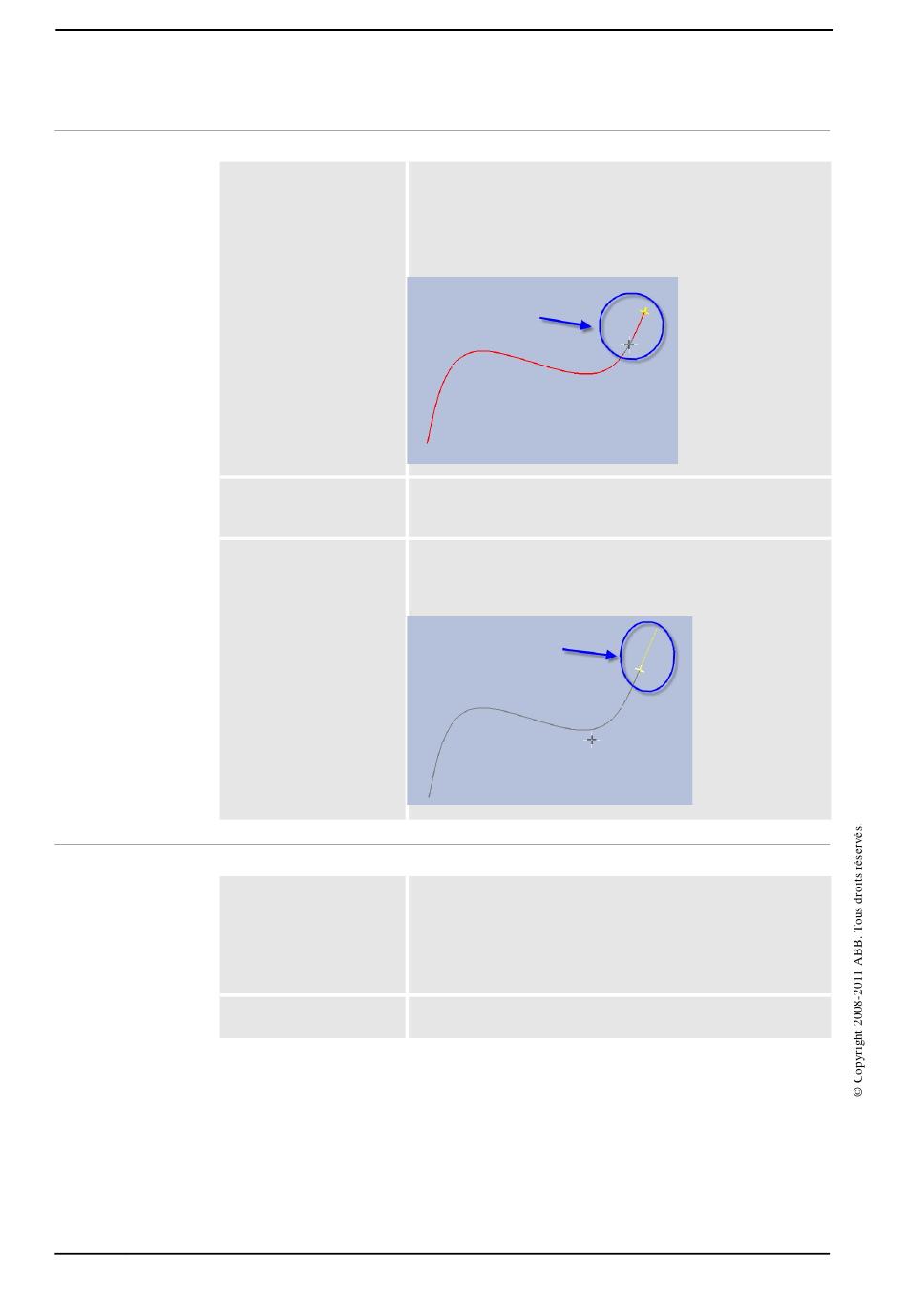

Informations sur la fonction Étendre
Courbe sélectionnée
Extrémité à étendre
Distance à l'extrémité
Informations sur la fonction Unir
Courbes sélectionnées
Tolérance
456
Affiche le nom de la courbe à agrandir. Pour sélectionner la
courbe, cliquez dessus dans la fenêtre graphique.
Remarquez que lorsque vous maintenez le pointeur sur la
courbe, le point de fin (ou extrémité) le plus proche du pointeur
est mis en surbrillance. C'est l'extrémité qui sera sélectionnée
comme extension quand vous cliquez sur la courbe.
xx0600002637
Affiche la position du point de fin à agrandir. Pour modifier
l'extrémité, sélectionnez de nouveau la courbe mais en cliquant
plus près de l'autre extrémité.
Saisissez ici la longueur de l'extension. Vous pouvez également
cliquer sur un point de la fenêtre Graphique pour définir la
longueur.
Une ligne jaune indique la longueur de l'extension.
xx0600002638
Affiche le nom des courbes à unir. Pour sélectionner les
courbes, cliquez dessus dans la fenêtre graphique. Pour retirer
une courbe de la liste, sélectionnez-la et appuyez sur la touche
SUPPR.
Pour que vous puissiez unir des courbes, celles-ci doivent être
adjacentes ou former une intersection.
Spécifie la distance au sein de laquelle les points finaux des
courbes adjacentes peuvent se trouver pour être unies.
Suite page suivante
