9 L'onglet Modelage
9.7. Courbe
Suite
Rayon mineur (C)

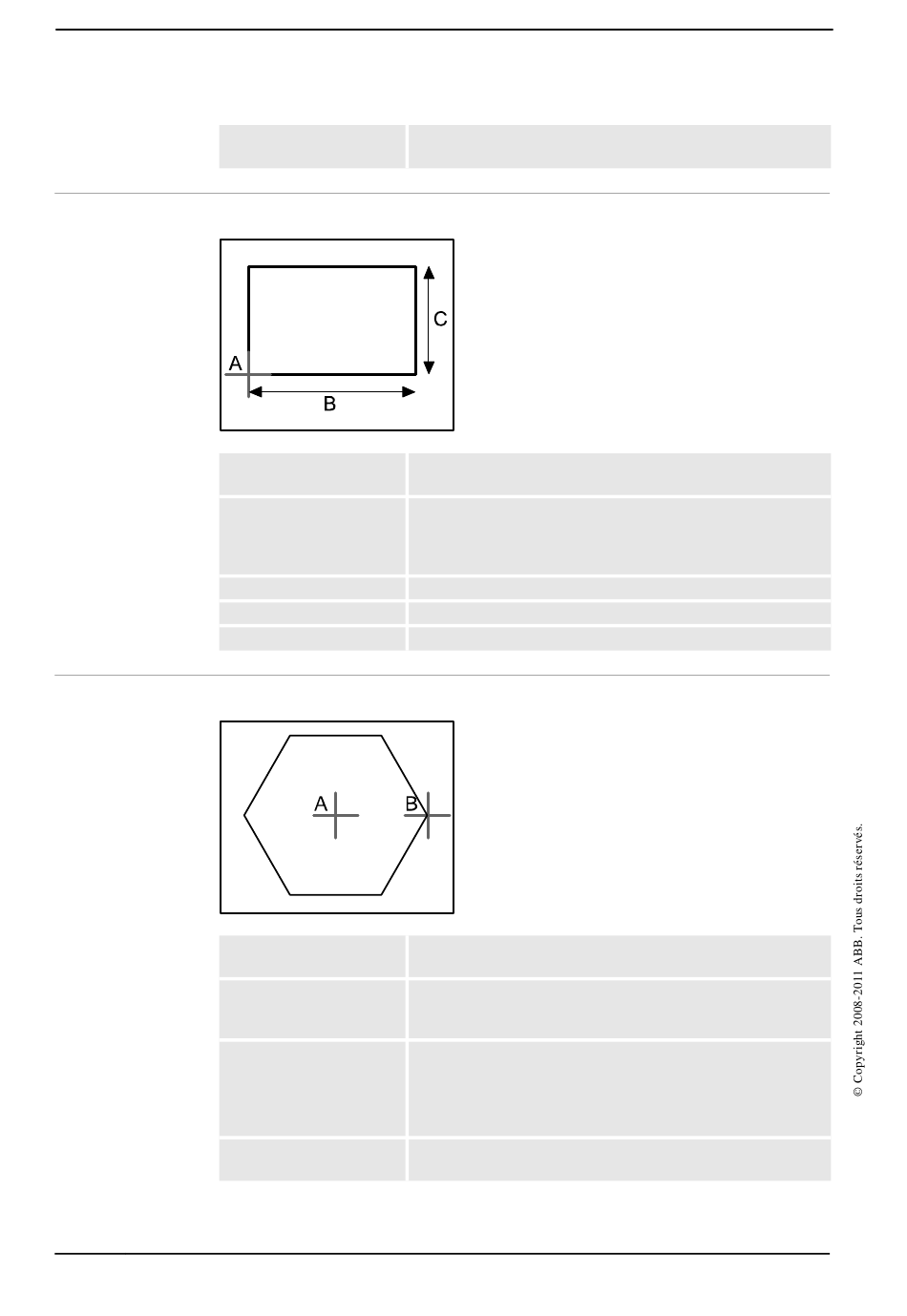

Boîte de dialogue Créer un rectangle
xx0500001516
Référence
Point de départ (A)
Orientation
Longueur (B)
Largeur (C)
Boîte de dialogue Créer un polygone
xx0500001514
Référence
Point central (A)
Premier point de sommet
(B)
Sommets
308
Indiquez la longueur de l'axe mineur de l'ellipse. Le rayon
mineur sera créé perpendiculairement à l'axe majeur.
Sélectionnez le système de coordonnées de référence auquel
l'ensemble des positions ou des points sera associé.
Cliquez dans l'une des zones, puis cliquez sur le point de départ
dans la fenêtre Graphiques pour transférer les valeurs dans les
zones Point de départ. Le rectangle sera créé dans les
directions de coordonnées positives.
Saisissez l'orientation des coordonnées du rectangle.
Indiquez la longueur du rectangle le long de l'axe x.
Indiquez la largeur du rectangle le long de l'axe y.
Sélectionnez le système de coordonnées de référence auquel
l'ensemble des positions ou des points sera associé.
Cliquez dans l'une des zones, puis cliquez sur le point central
dans la fenêtre Graphiques pour transférer les valeurs dans les
zones Point central.
Cliquez dans l'une des zones, puis cliquez sur le premier point
de sommet dans la fenêtre Graphiques pour transférer les
valeurs dans les zones Premier point de sommet. La distance
entre le point central et le premier point de sommet sera utilisée
pour tous les points de sommet.
Indiquez le nombre de points à utiliser lors de la création du
polygone. Le nombre de sommets est limité à 50.
Suite page suivante
