(4) Cajas de bornes M1 y M2
Permiten alimentar el sub-rack con las tensiones de alimentación 5 Vdc, 12 Vdc, 24 Vdc. Hay presentes dos cajas de bornes, conectadas en-
tre sí en paralelo, para facilitar las conexiones cuando en el sistema hay presentes varios sub-rack MB 3200 una caja de bornes puede ser uti-
lizada para la entrada de las tres alimentaciones, mientras que la segunda caja de bornes puede ser utilizada como salida para alimentar el
sub-rack sucesivo.
(5) Fusible de protección F2
El fusible, de tipo 2 A rapido, protege los circuitos alimentados con la tensión de 12 Vdc.
(6) Fusible de protección F3
El fusible, de tipo 4 A rapido, protege los circuitos alimentados con la tensión de 24 Vdc.
(7) Fusible di protección F1
El fusible, de tipo 2 A rapido, protege los circuitos alimentados con la tensión de 5 Vdc.
(8) Dispositivos que no pueden ser utilizados
(9) Conectores IDC1 ÷ 8
Los conectores permiten conectar las entradas audio de las fichas AUDIO INPUT IB 3210 / IB 3280 con las correspondientes fichas de co-
nexión de 12 bornes. Cada ficha AUDIO INPUT se conecta mediante dos conectores (ej. IDC1 y IDC2), cada uno de los cuales permite la co-
nexión de 4 entradas audio con una ficha de conexión de 12 bornes. Los conectores marcados con los números impares corresponden a las
primeras cuatro entradas de las fichas AUDIO INPUT (ej. entradas de 1 a 4), mientras que los conectores marcados con los números pares
corresponden a las restantes cuatro entradas (ej. entradas de 5 a 8).
(10) Puentecitos JP1 y JP2
Los dos puentecitos permiten terminar la linea serial RS 485, que interconecta los sub-rack MB 3200 con la unidad de control CP 3100.
(11) Conector CN6
Permite la conexión de la linea serial RS 485 proveniente de unidad de control CP 3100, o del sub-rack MB 3200 anterior.
(12) Conector CN7
Permite la conexión de la linea serial RS 485 directa al sub-rack MB 3200 sucesivo (cuando presente).
(13) Luz indicadora DL1
Cuando encendida señala que el sub-rack es alimentado con la tensión de 5 Vdc.
(14) Luz indicadora DL2
Cuando encendida señala que el sub-rack es alimentado con la tensión de 12 Vdc.
(15) Luz indicadora DL3
Cuando encendida señala que el sub-rack es alimentado con la tensión de 24 Vdc.
(16) Conectores J4A ÷ J4H
Cada uno de los 8 conectores permite conectar las 16 entradas GPI de una ficha INPUT/OUTPUT digital IO 3250 con la correspondiente ficha
de conexión de 20 bornes
(17) Cajas de bornes M3 y M4
Permiten transmitir a la unidad de control CP 3100 la señal audio "monitor" proveniente de los varios sub-rack MB 3200, y correspondiente a
las entradas de las fichas AUDIO INPUT IB 3210 / IB 3280, o a las salidas de las fichas AUDIO OUTPUT OB 3230. La señal "monitor" podrá
así ser escuchada mediante el altavoz presente en el panel frontal de la unidad de control. Hay presentes dos cajas de bornes, conectadas en-
tre sí en paralelo, para facilitar las conexiones cuando en el sistema hay presentes más sub-rack MB 3200: una caja de bornes puede ser uti-
lizada para la salida de la señal "monitor" dirigida a la unidad de control CP 3100, mientras que la segunda caja de bornes puede ser utilizada
para la entrada de la señal "monitor" proveniente del eventual sub-rack sucesivo.
(18) Conectores J3A ÷ J3H
Cada uno de los 8 conectores permite conectar las salidas audio de una ficha AUDIO OUTPUT OB 3230, o bien los relé de salida de una ficha
INPUT/OUTPUT digital IO 3250, con la correspondiente ficha de conexión de 32 bornes. Cuando en correspondencia de un conector es insta
lada una ficha AUDIO OUTPUT OB 3230, la correspondiente ficha con bornes permite la conexión de 8 salidas audio; cuando en correspon-
dencia de un conector es insta lada una ficha INPUT/OUTPUT digital IO 3250, la correspondiente ficha con bornes permite la conexión de los
contactos de 24 relé de salida.
256

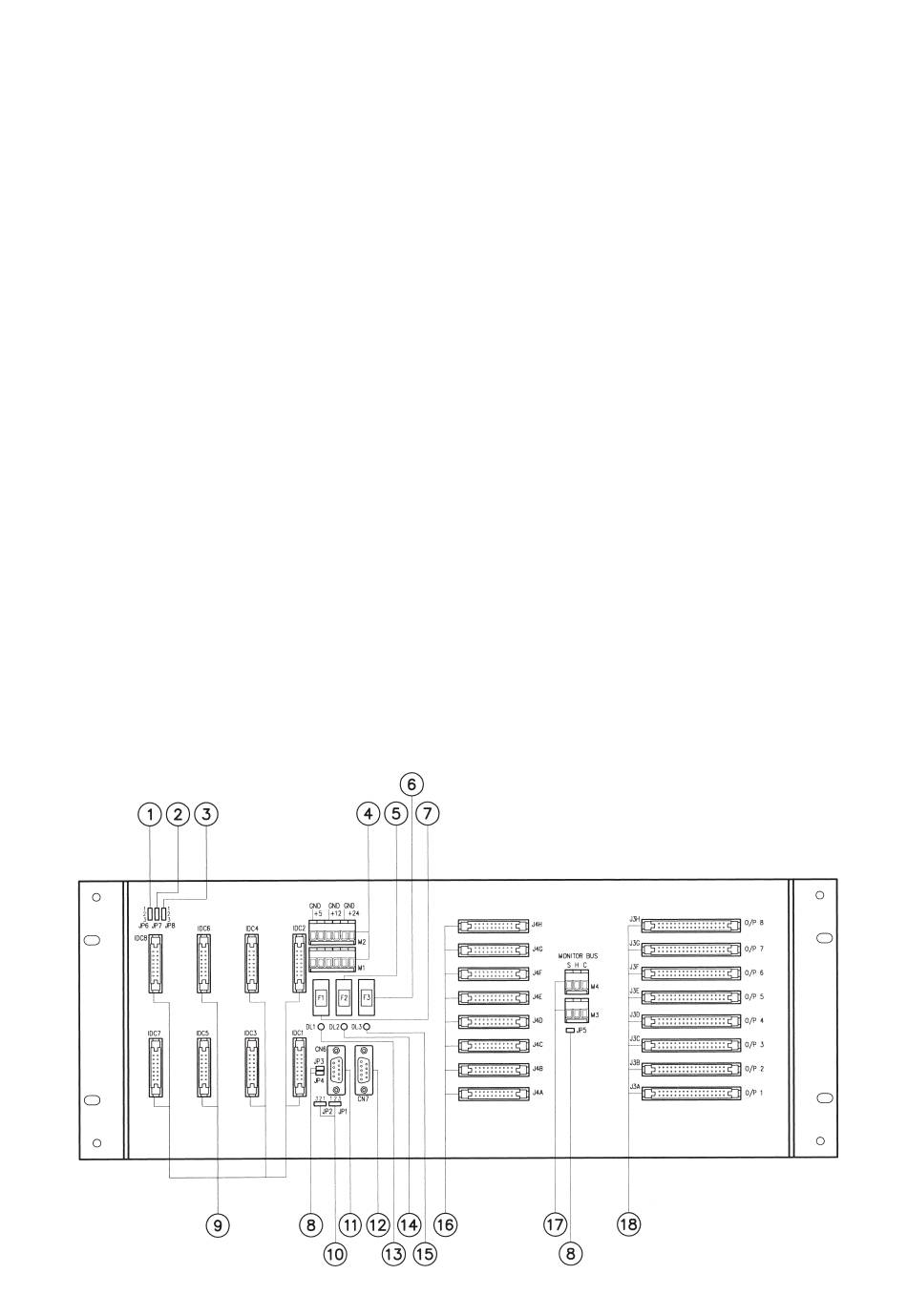

Fig. 4
